Description

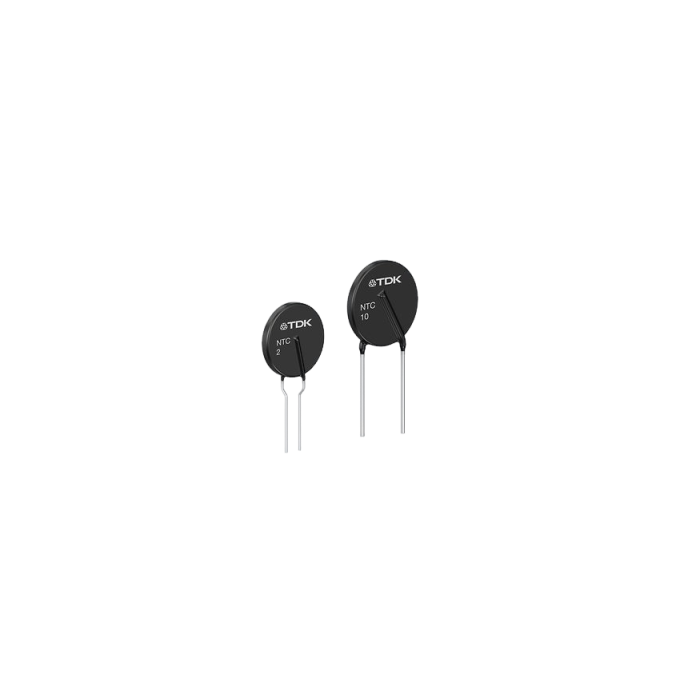

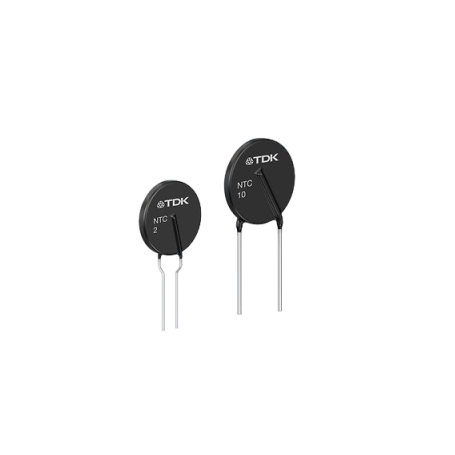

La série S153 regroupe des thermistances NTC compactes dédiées à la limitation du courant d’appel lors de la mise sous tension d’équipements électroniques. Ces composants traversants sont conçus pour protéger efficacement les circuits d’entrée des alimentations à découpage et des moteurs à démarrage progressif, tout en conservant un encombrement réduit adapté aux conceptions compactes.
Avantages :
Grâce à leur faible masse thermique et à leur stabilité électrique, les thermistances NTC S153 constituent une solution fiable pour la protection des alimentations de faible à moyenne puissance.
- Limitation efficace du courant d’appel jusqu’à 3 A selon la valeur de résistance.
- Format compact facilitant l’intégration dans des cartes à forte densité.
- Caractéristiques électriques stables sur une large plage de température.
- Revêtement ignifugé conforme UL 94 V-0 pour une sécurité accrue.
Caractéristiques principales :
La série S153 est optimisée pour les applications nécessitant une limitation d’appel maîtrisée avec un faible encombrement.
- Type : Thermistance NTC de limitation d’appel de courant (ICL)
- Plage de résistance R25 : de 4,7 Ω à 120 Ω (±20 %)
- Courant maximal Imax : jusqu’à 3 A
- Puissance maximale : 1,4 W à 25 °C
- Catégorie climatique : 55 / 170 / 21
- Dimensions typiques : 8,5 × 5 × 13 mm
- Certifications : UL, IEC, VDE, CQC
Applications typiques :
Les thermistances NTC de la série S153 sont adaptées aux équipements nécessitant une protection simple et compacte contre les courants transitoires.
- Alimentations à découpage de faible puissance
- Équipements électroniques compacts
- Démarrage progressif de petits moteurs
- Électronique industrielle et grand public
Pourquoi choisir la série S153 :
La série S153 offre un excellent compromis entre compacité, fiabilité et performance de limitation. Elle permet de sécuriser efficacement les circuits d’entrée tout en réduisant l’impact sur l’encombrement et le coût global du design, ce qui en fait une solution idéale pour les applications électroniques à espace contraint.
Spécifications et modèles disponibles :
| Référence type | R25 (Ω) | Imax (A) | Rmin à Imax (Ω) |
|---|
| B57153S0479M0** |
4,7 |
3,0 |
0,154 |
| B57153S0100M0** |
10 |
2,0 |
0,340 |
| B57153S0200M0** |
20 |
1,6 |
0,528 |
| B57153S0500M0** |
50 |
1,1 |
1,146 |
| B57153S0121M0** |
120 |
1,0 |
1,551 |
