Description

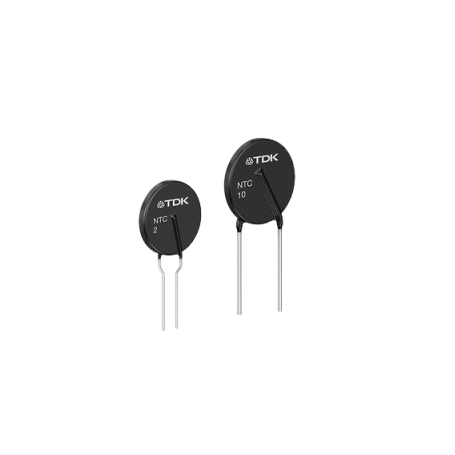

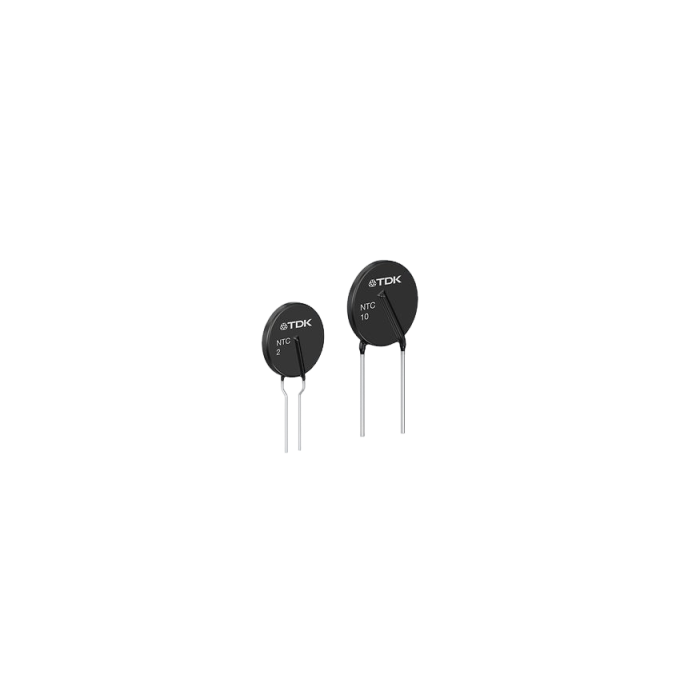

La série S235 regroupe des thermistances NTC de limitation de courant d’appel conçues pour protéger efficacement les circuits d’entrée lors de la mise sous tension. Ces composants traversants offrent un compromis optimal entre capacité de limitation, format compact et robustesse, répondant aux besoins des alimentations à découpage et des systèmes électroniques de puissance modérée.
Avantages :
Grâce à leur conception optimisée et à leurs caractéristiques électriques stables, les thermistances NTC S235 assurent une protection fiable contre les courants transitoires.
- Limitation efficace du courant d’appel jusqu’à 5,2 A selon la version.
- Format compact facilitant l’intégration sur cartes électroniques denses.
- Bonne tenue thermique avec une dissipation maîtrisée.
- Revêtement ignifugé conforme UL 94 V-0 pour une sécurité renforcée.
Caractéristiques principales :
La série S235 est adaptée aux applications nécessitant une limitation d’appel fiable dans un encombrement réduit.
- Type : Thermistance NTC de limitation d’appel de courant (ICL)
- Plage de résistance R25 : de 2,5 Ω à 10 Ω (±20 %)
- Courant maximal Imax : jusqu’à 5,2 A
- Puissance maximale : 1,8 W à 25 °C
- Catégorie climatique : 55 / 170 / 21
- Dimensions typiques : 9,5 × 6 × 14 mm
- Certifications : UL, IEC, VDE, CQC
Applications typiques :
Les thermistances NTC de la série S235 sont destinées aux équipements électroniques nécessitant une protection fiable contre les appels de courant.
- Alimentations à découpage de faible à moyenne puissance
- Équipements électroniques industriels
- Démarrage progressif de moteurs de petite puissance
- Électronique grand public et systèmes embarqués
Pourquoi choisir la série S235 :
La série S235 offre une solution équilibrée pour la protection d’entrée secteur, combinant efficacité de limitation, compacité et fiabilité éprouvée. Elle s’intègre facilement dans des conceptions électroniques exigeantes tout en contribuant à la protection des composants sensibles.
Spécifications et modèles disponibles :
| Référence type | R25 (Ω) | Imax (A) | Rmin à Imax (Ω) |
|---|
| B57235S0259M0** |
2,5 |
5,2 |
0,077 |
| B57235S0479M0** |
4,7 |
4,4 |
0,102 |
| B57235S0509M0** |
5 |
4,2 |
0,110 |
|
