Description

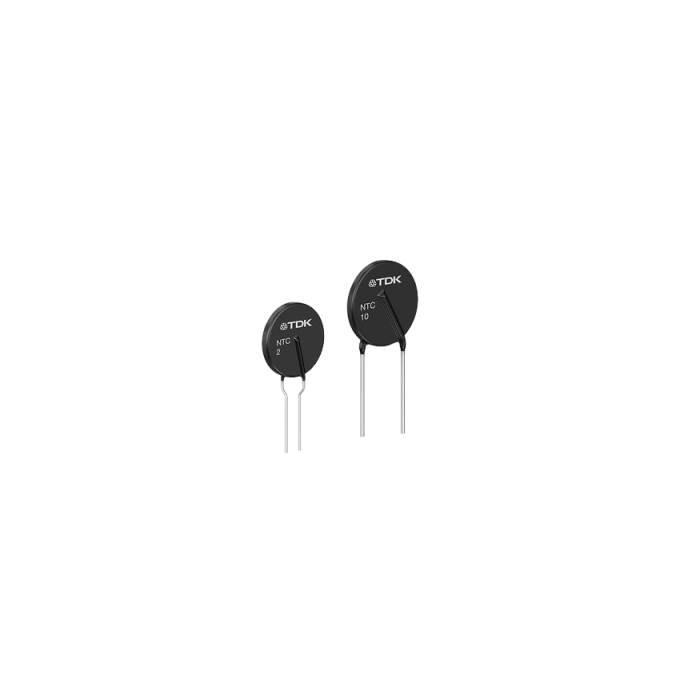

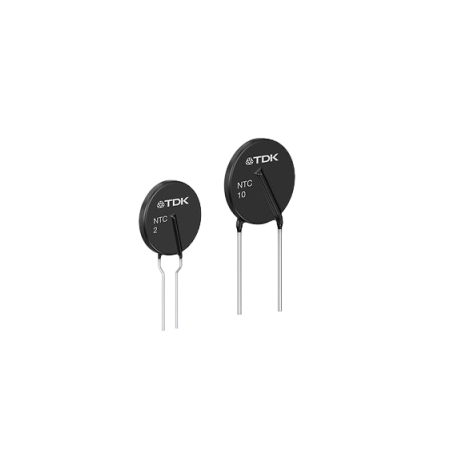

La série S236 regroupe des thermistances NTC de limitation du courant d’appel conçues pour protéger efficacement les circuits d’entrée lors de la mise sous tension. Ces composants traversants offrent une capacité de limitation renforcée tout en conservant un format compact, ce qui les rend particulièrement adaptées aux alimentations à découpage et aux équipements électroniques industriels.
Avantages :
Grâce à leur conception optimisée et à leur stabilité électrique, les thermistances NTC S236 assurent une protection fiable et durable contre les courants transitoires.
- Limitation efficace du courant d’appel jusqu’à 6 A selon la version.
- Large plage de valeurs de résistance pour s’adapter à différents niveaux de puissance.
- Bonne tenue thermique lors des phases de démarrage répétées.
- Revêtement ignifugé conforme UL 94 V-0 pour une sécurité accrue.
Caractéristiques principales :
La série S236 constitue une solution simple et robuste pour la limitation d’appel de courant sans recourir à des circuits actifs.
- Type : Thermistance NTC de limitation d’appel de courant (ICL)
- Plage de résistance R25 : de 2,2 Ω à 120 Ω (±20 %)
- Courant maximal Imax : jusqu’à 6 A
- Puissance maximale : 2,1 W à 25 °C
- Catégorie climatique : 55 / 170 / 21
- Dimensions typiques : 11,5 × 5 × 16 mm
- Certifications : UL, IEC, VDE, CQC
Applications typiques :
Les thermistances NTC de la série S236 sont adaptées aux équipements nécessitant une limitation fiable des courants transitoires.
- Alimentations à découpage de faible à moyenne puissance
- Équipements électroniques industriels
- Démarrage progressif de moteurs et charges inductives
- Systèmes électroniques embarqués et électroniques grand public
Pourquoi choisir la série S236 :
La série S236 offre un excellent compromis entre capacité de limitation, robustesse et facilité d’intégration. Elle permet de sécuriser efficacement les circuits d’entrée tout en maintenant un design simple, fiable et économique pour les applications électroniques exigeantes.
Spécifications et modèles disponibles :
| Référence type | R25 (Ω) | Imax (A) | Rmin à Imax (Ω) |
|---|
| B57236S0229M0 |
2,2 |
6,0 |
0,057 |
| B57236S0259M0 |
2,5 |
5,5 |
0,067 |
| B57236S0309M0 |
3 |
5,0 |
0,077 |
| B57236S0479M0 |
4,7 |
4,6 |
0,102 |
| B57236S0100M0 |
10 |
3,5 |
0,180 |
