Description

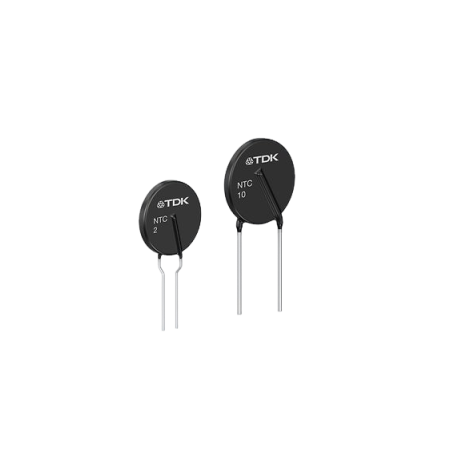

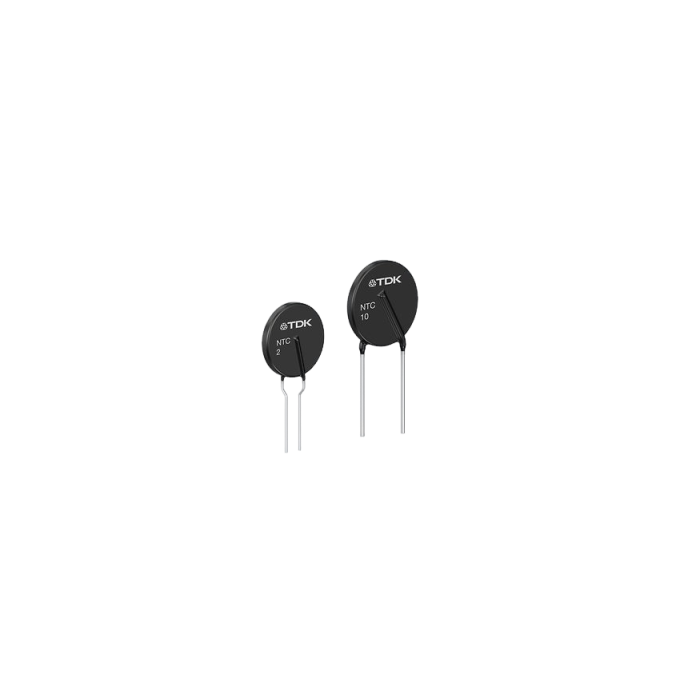

La série S237 regroupe des thermistances NTC de limitation du courant d’appel destinées à protéger les circuits d’entrée lors de la mise sous tension. Grâce à leur capacité de courant élevée et à leur conception robuste, ces composants traversants sont particulièrement adaptés aux alimentations à découpage et aux équipements électroniques nécessitant une limitation d’appel plus importante que les séries compactes.
Avantages :
Conçues pour encaisser des courants transitoires élevés, les thermistances NTC S237 offrent une protection fiable et durable des étages d’entrée secteur.
- Limitation efficace du courant d’appel jusqu’à 9 A selon la valeur de résistance.
- Capacité de courant renforcée pour applications de puissance intermédiaire.
- Stabilité électrique élevée sur une large plage de température.
- Revêtement ignifugé conforme UL 94 V-0 pour une sécurité accrue.
Caractéristiques principales :
La série S237 constitue une solution robuste pour la limitation d’appel de courant sans électronique active additionnelle.
- Type : Thermistance NTC de limitation d’appel de courant (ICL)
- Plage de résistance R25 : de 1 Ω à 60 Ω (±20 %)
- Courant maximal Imax : jusqu’à 9 A
- Puissance maximale : 3,1 W à 25 °C
- Catégorie climatique : 55 / 170 / 21
- Dimensions typiques : 15 × 7 × 22 mm
- Certifications : UL, IEC, VDE, CQC
Applications typiques :
Les thermistances NTC de la série S237 sont adaptées aux équipements soumis à des appels de courant élevés au démarrage.
- Alimentations à découpage de puissance intermédiaire
- Équipements électroniques industriels
- Démarrage progressif de moteurs et charges inductives
- Systèmes électroniques embarqués et électroniques grand public
Pourquoi choisir la série S237 :
La série S237 offre un excellent compromis entre capacité de courant, robustesse thermique et fiabilité. Elle permet de sécuriser efficacement les circuits d’entrée secteur tout en restant simple à intégrer, ce qui en fait une solution idéale pour les conceptions nécessitant une marge de sécurité accrue face aux courants transitoires.
Spécifications et modèles disponibles :
| Référence type | R25 (Ω) | Imax (A) | Rmin à Imax (Ω) |
|---|
| B57237S0109M0 |
1 |
9,0 |
0,038 |
| B57237S0229M0 |
2,2 |
7,0 |
0,064 |
| B57237S0259M0 |
2,5 |
6,5 |
0,074 |
| B57237S0479M0 |
4,7 |
5,1 |
0,120 |
| B57237S0100M0 |
10 |
3,7 |
0,223 |
