Description

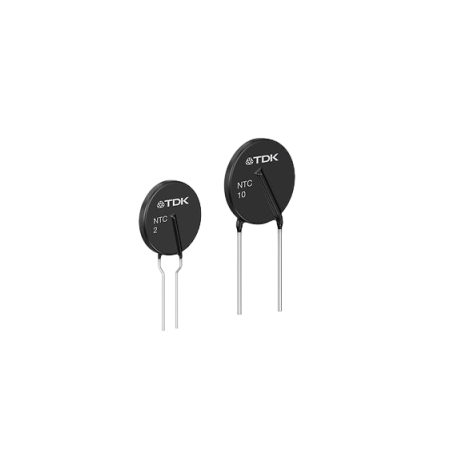

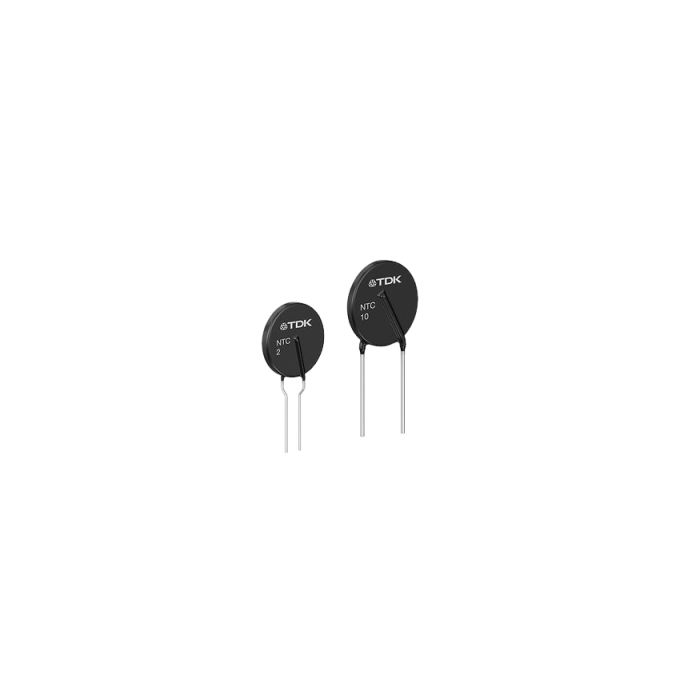

La série S238 regroupe des thermistances NTC de limitation du courant d’appel conçues pour la protection des circuits d’entrée soumis à des courants transitoires élevés lors de la mise sous tension. Grâce à leur capacité de courant renforcée et à leur dissipation thermique améliorée, ces composants traversants sont particulièrement adaptés aux alimentations à découpage et aux équipements électroniques de puissance intermédiaire.
Avantages :
La conception robuste de la série S238 permet une limitation efficace des appels de courant tout en garantissant une excellente fiabilité en environnement industriel.
- Limitation efficace du courant d’appel jusqu’à 8,4 A selon la valeur de résistance.
- Dissipation thermique améliorée pour des démarrages répétés.
- Large plage de résistances pour une adaptation fine au niveau de puissance.
- Revêtement ignifugé conforme UL 94 V-0 pour une sécurité accrue.
Caractéristiques principales :
La série S238 constitue une solution robuste et simple à intégrer pour la limitation d’appel de courant sans électronique active.
- Type : Thermistance NTC de limitation d’appel de courant (ICL)
- Plage de résistance R25 : de 2,5 Ω à 60 Ω (±20 %)
- Courant maximal Imax : jusqu’à 8,4 A
- Puissance maximale : 3,9 W à 25 °C
- Catégorie climatique : 55 / 170 / 21
- Dimensions typiques : 16 × 6 × 23 mm
- Certifications : UL, IEC, VDE, CQC
Applications typiques :
Les thermistances NTC de la série S238 sont destinées aux équipements nécessitant une limitation fiable des courants d’appel élevés.
- Alimentations à découpage de puissance intermédiaire
- Équipements électroniques industriels
- Démarrage progressif de moteurs et charges inductives
- Systèmes électroniques embarqués et électroniques grand public
Pourquoi choisir la série S238 :
La série S238 offre un excellent compromis entre capacité de courant, robustesse thermique et fiabilité à long terme. Elle permet de sécuriser efficacement les circuits d’entrée tout en conservant une solution simple, économique et éprouvée pour les applications électroniques exigeantes.
Spécifications et modèles disponibles :
| Référence type | R25 (Ω) | Imax (A) | Rmin à Imax (Ω) |
|---|
| B57238S0259M0 |
2,5 |
8,4 |
0,054 |
| B57238S0309M0 |
3 |
7,4 |
0,068 |
| B57238S0479M0 |
4,7 |
6,6 |
0,090 |
| B57238S0509M0 |
5 |
6,4 |
0,097 |
| B57238S0100M0 |
10 |
5,0 |
0,160 |
