Description

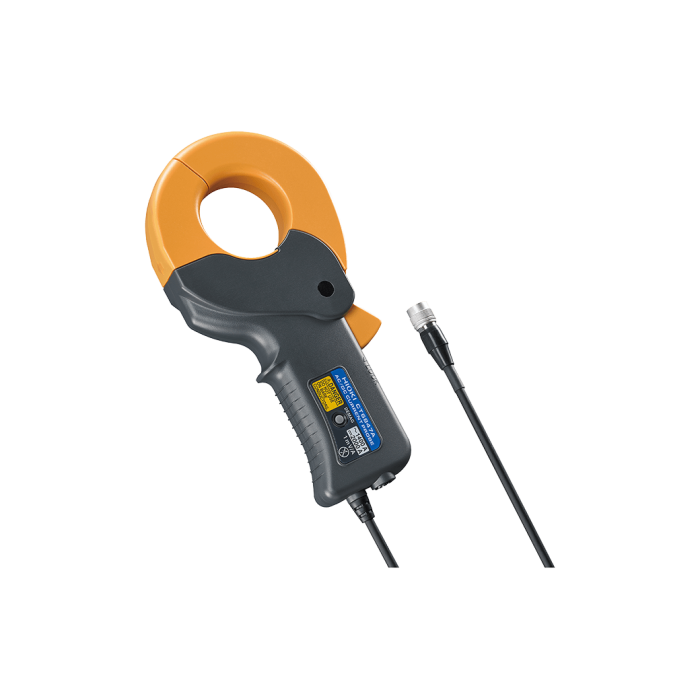

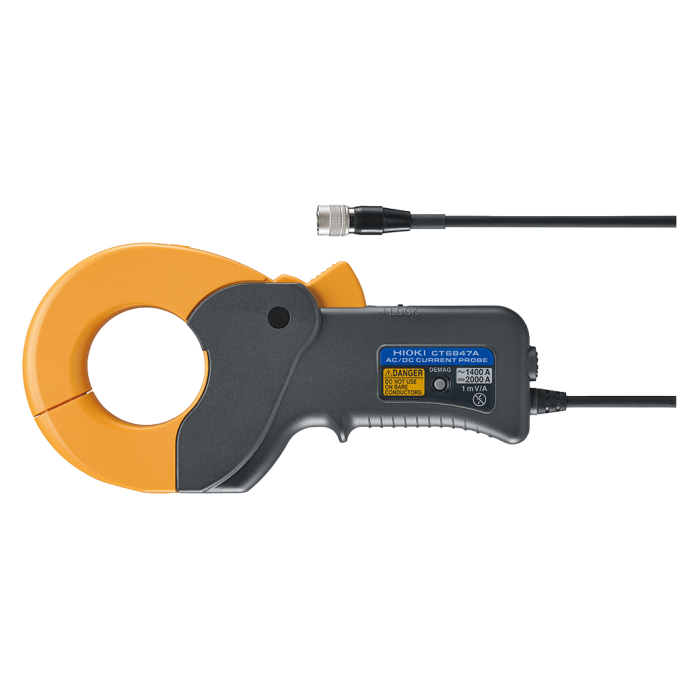

Le CT6847A est un capteur de courant AC/DC à pince conçu pour les mesures de haute précision sur forts courants. Il appartient à la série de capteurs HIOKI dédiée aux mesures de courant haute précision et permet de mesurer jusqu’à 2000 A en courant continu et 1400 A en courant alternatif, avec une bande passante de DC à 70 kHz. Son ouverture accepte des conducteurs jusqu’à 50 mm de diamètre, ce qui le rend adapté aux câbles de puissance de section importante.
Avantages
- Mesure de très forts courants jusqu’à 2000 A DC / 1400 A AC
- Technologie à pince pour une mise en œuvre rapide sans coupure du conducteur
- Haute précision avec une précision d’amplitude de ±0,15 % de la lecture ±0,01 % de l’échelle
- Large plage de température de -40 °C à +85 °C
- Bonne immunité au bruit grâce à un fort rejet en mode commun
- Compatible avec plusieurs instruments HIOKI pour des configurations de mesure étendues
Caractéristiques principales
- Courant nominal : 2000 A DC / 1400 A AC
- Bande passante : DC à 70 kHz
- Diamètre maximal du conducteur : 50 mm
- Sortie : 1 mV/A
- Précision d’amplitude : ±0,15 % de la lecture ±0,01 % de l’échelle
- Précision de phase : valeur typique indiquée à 10 kHz
- Temps de retard : 839 ns
- Plage de température de fonctionnement : -40 °C à +85 °C
- Longueur de câble : 3 m
- Dimensions : 238 × 116 × 35 mm
- Poids : environ 1040 g
- Tension de tenue : 4260 V AC
- Compatibilité directe : PW8001, PW4001, U8977, M7103, CT9557
Applications typiques
- Mesure de courants élevés sur chaînes de puissance
- Essais de conversion de puissance dans les systèmes électriques
- Évaluation de l’efficacité énergétique sur véhicules et sous-ensembles de puissance
- Mesure de courant sur câbles de puissance de fort diamètre
- Intégration dans des bancs de test avec analyseurs de puissance et modules d’acquisition HIOKI
Pourquoi choisir le CT6847A
Le CT6847A est particulièrement adapté lorsque l’application exige à la fois une mesure de courant très élevée, une bonne précision et une installation simple par pince. Il constitue une solution pertinente pour les environnements de test où les conducteurs sont de fort diamètre et où la stabilité de mesure doit être conservée sur une large plage de température. Sa compatibilité avec plusieurs instruments HIOKI en fait également un capteur facile à intégrer dans une architecture de mesure existante.
