Architecture RF haute puissance : hybrides, coupleurs et interconnexions au cœur du système
Distribution, combinaison, mesure et interconnexion : chaque brique compte.
Chaîne RF haute puissance et haute fréquence : des briques cohérentes pour des systèmes exigeants
Dans les architectures RF modernes, la performance globale ne dépend plus d’un composant isolé, mais de la cohérence de l’ensemble de la chaîne : distribution du signal, combinaison de puissance, mesure en ligne et interconnexion haute fréquence. À mesure que les niveaux de puissance CW augmentent et que les fréquences s’étendent jusqu’aux micro-ondes et au millimétrique, chaque brique devient critique.
Les solutions RF haute puissance proposées par Micable s’inscrivent dans cette approche système, en couvrant des fonctions complémentaires essentielles aux applications télécoms, industrielles, défense et test & mesure.
En un coup d’œil
Puissance RF élevée
Composants conçus pour supporter des puissances CW élevées, jusqu’à plusieurs centaines de watts selon les références.
Large couverture fréquentielle
Des solutions couvrant le spectre RF et micro-ondes, de 0.5 GHz jusqu’à 50 GHz.
Briques complémentaires
Hybrides, coupleurs et interconnexions pensés pour fonctionner ensemble dans une même chaîne RF.
Intégration système
Formats compacts et solutions adaptées aux architectures embarquées et aux bancs de test.

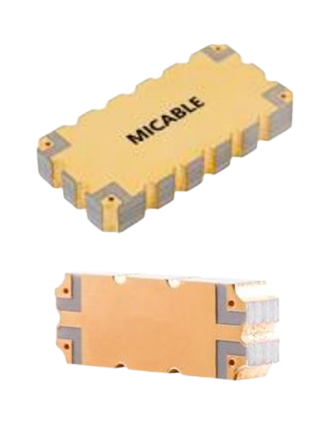

Hybrides 90° haute puissance : distribuer et combiner le signal RF
Les hybrides 90° Micable sont conçus pour la distribution et la combinaison de signaux RF dans des environnements à forte contrainte de puissance et de stabilité.
- Déphasage nominal de 90° pour architectures RF en quadrature.
- Support de puissances CW élevées selon la bande de fréquence.
- Faibles pertes d’insertion et VSWR maîtrisé.
- Bon équilibre d’amplitude et de phase entre les voies.
- Formats CMS compacts facilitant l’intégration sur carte.

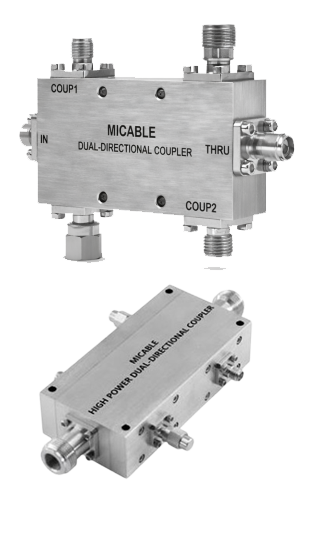

Coupleurs directionnels et bi-directionnels : mesurer sans perturber la ligne RF
La mesure et la surveillance du signal deviennent essentielles dès que les niveaux de puissance augmentent. Les coupleurs Micable permettent un échantillonnage précis du signal RF sans dégrader la voie principale.
- Versions directionnelles et bi-directionnelles disponibles.
- Puissance CW supportée jusqu’à 600 W selon les modèles.
- Couplage 30 dB ou 40 dB avec bonne planéité.
- Faible perte d’insertion et directivité contrôlée.
- Mesure de puissance directe et réfléchie, contrôle du VSWR.

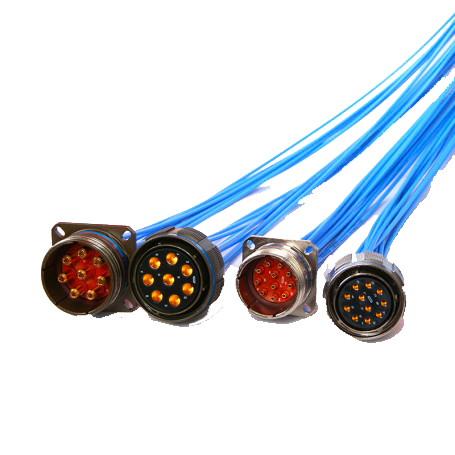

Interconnexions haute fréquence : transporter le signal jusqu’à 50 GHz
Dans les environnements de test et les architectures multi-voies, la qualité de l’interconnexion conditionne directement la fiabilité des mesures.
- Bande passante jusqu’à 40 GHz et 50 GHz.
- VSWR faible sur l’ensemble de la bande fréquentielle.
- Atténuation contrôlée et cohérence d’amplitude entre voies.
- Skew très faible pour une synchronisation précise.
- Adapté aux systèmes de test automatisés (ATE).
Micable : une approche orientée chaîne RF complète
En proposant des briques RF cohérentes en termes de puissance, de fréquence et de performances électriques, Micable facilite la conception de chaînes RF homogènes. Cette approche permet aux bureaux d’études et intégrateurs de sécuriser leurs architectures, depuis la distribution du signal jusqu’à sa mesure et son interconnexion.
Des briques RF adaptées aux systèmes exigeants
Les solutions RF haute puissance et haute fréquence Micable répondent aux contraintes des applications modernes en télécoms, industrie, défense et test & mesure. En combinant puissance CW élevée, large couverture fréquentielle et cohérence système, elles constituent des bases solides pour la conception d’architectures RF performantes et pérennes.
