Description
Le NJG1681MD7 est un commutateur SPDT MMIC en GaAs adapté aux applications LTE/UMTS/CDMA/GSM. Le NJG1681MD7 se caractérise par une très faible perte d'insertion, une isolation élevée et une excellente performance de linéarité jusqu'à une tension de commande de 1,8V à haute fréquence jusqu'à 2,7GHz.
Il est équipé de dispositifs de protection ESD pour obtenir d'excellentes performances ESD. Aucun condensateur de blocage du courant continu n'est nécessaire pour tous les ports RF, sauf si le courant continu est polarisé de l'extérieur. Et le boîtier ultra petit et ultra fin EQFN14-D7 est intégré.
Caractéristiques :
- Commande logique à basse tension (VCTL(H)=1,8V typ.)
- Commande à basse tension (VDD=2,7V typ.)
- Faible distorsion :
- IIP3=+73dBm typ. @f=829+849MHz, PIN=24dBm
- IIP3=+71dBm typ. @f=1870+1910MHz, PIN=24dBm
- 2nd harmonics=-85dBc typ. @ f=0.9GHz, PIN=35dBm
- 3rd harmonics=-90dBc typ. @ f=0.9GHz, PIN=35dBm)
- P-0,1dB =36dBm min.
- Faible perte d'insertion :
- 0,18dB typ. @f=0,9GHz, PIN=35dBm
- 0,20dB typ. @f=1.9GHz, PIN=33dBm
- 0,23dB typ. @f=2.7GHz, PIN=27dBm
- 0,45dB typ. @f=6.0GHz, PIN=27dBm)

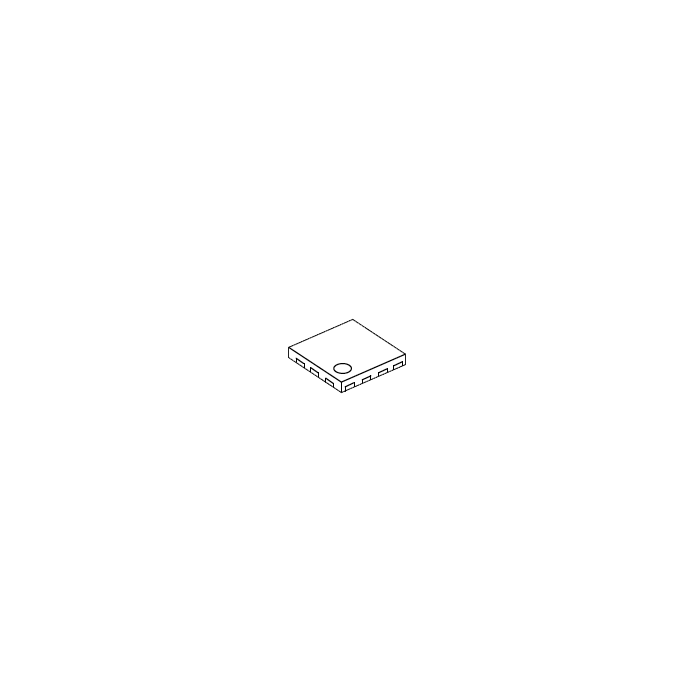

- Emballage ultra petit et ultra fin :
- EQFN14-D7.
- Taille de l'emballage : 1,6x1,6x0,397mm typ.
- Conforme à la directive RoHS et sans halogène, MSL 1
Applications :
- LTE
- UMTS
- CDMA
- Applications GSM
- Changement de poste
- Applications de commutation d'antennes et de bandes
- Applications de commutation à usage général
Référence et informations de commande :
Référence | Broches | Conforme RoHS / Halogène | Terminal Finish | Masse (mg) | Soudage par refusion | Type de package | MSL |
NJG1681MD7 | 14 | Oui | Sn2Bi | 3,4 | Oui | "Non Dry Pack" | 1 |
