Description

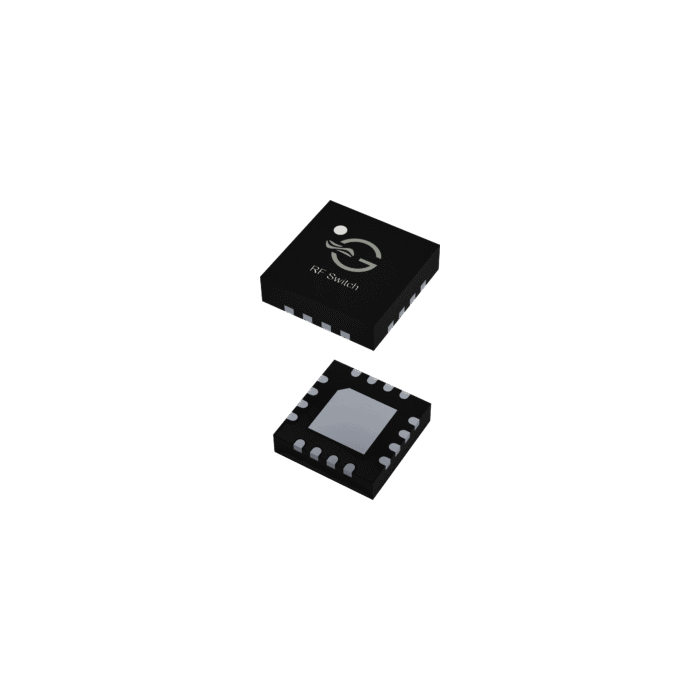

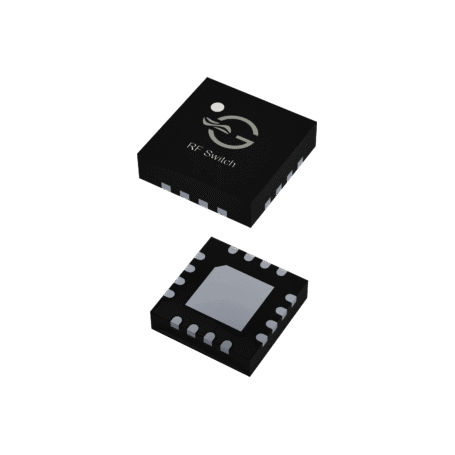

Le TSX221K est un commutateur RF SPDT basé sur une technologie GaN intégrée, optimisé pour les applications haute puissance en bande X et large bande. Il combine faible perte d’insertion, isolation élevée, linéarité de premier plan et temps de commutation ultra-rapide, tout en restant simple à alimenter (VDD unique). Conçu pour des environnements RF exigeants, il convient aux architectures front-end T/R, aux bancs de test et aux équipements de communication modernes.
Avantages
- Haute puissance : jusqu’à 10 W CW et 50 W crête pour les applications exigeantes.
- Faible perte d’insertion : typiquement 0,40 dB @ 5 GHz pour maximiser le budget de liaison.
- Large bande : fonctionnement de 0,5 à 12 GHz couvrant la bande X et au-delà.
- Commutation rapide : temps de commutation d’environ 50 ns, idéal pour les systèmes agiles.
- Topologie réfléchissante : robustesse et simplicité d’intégration en front-end RF.
- Alimentation unique : VDD de 2,6 à 5,5 V pour une mise en œuvre simplifiée.
- Boîtier compact : QFN 3 × 3 mm pour des designs denses à faible inductance parasite.
Caractéristiques principales
- Fonction : commutateur RF SPDT (Single Pole Dual Throw), type reflective.
- Plage de fréquences : 0,5 – 12,0 GHz.
- Puissance supportée : 10 W CW / 50 W crête.
- Perte d’insertion : typ. 0,40 dB @ 5 GHz (référence indicative).
- Isolation : élevée (conçue pour bande X et large bande).
- Temps de commutation : ~50 ns.
- Alimentation : VDD 2,6 – 5,5 V (simple rail).
- Impédance : 50 Ω.
- Boîtier : QFN 3 × 3 mm.
Applications typiques
- Front-end T/R (émetteur/récepteur) en bande X : radars, liaisons radio, SATCOM.
- Infrastructures sans fil nécessitant des commutations à faible perte et forte isolation.
- Bancs de test RF & hyperfréquences : routage de signaux, sélection de voies, calibration.
- Modules et sous-systèmes RF où l’encombrement et l’efficacité sont critiques.
Informations complémentaires
- Intègre une technologie GaN de nouvelle génération pour remplacer les solutions à diodes PIN complexes.
- Optimisé pour une linéarité élevée et une faible distorsion en large bande.
- Conception adaptée aux contraintes industrielles avec pilotage logique simple (VDD unique).
- Disponible chez ES France avec support technique local, conseils d’intégration et accompagnement avant-vente.
