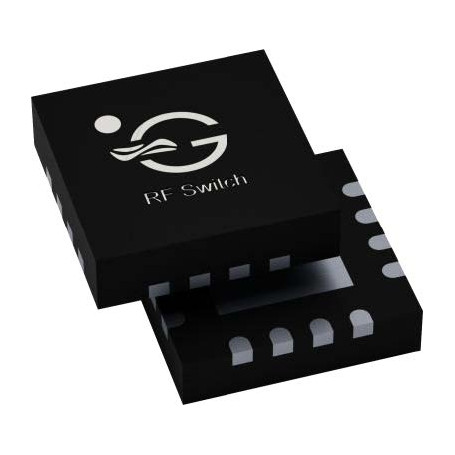

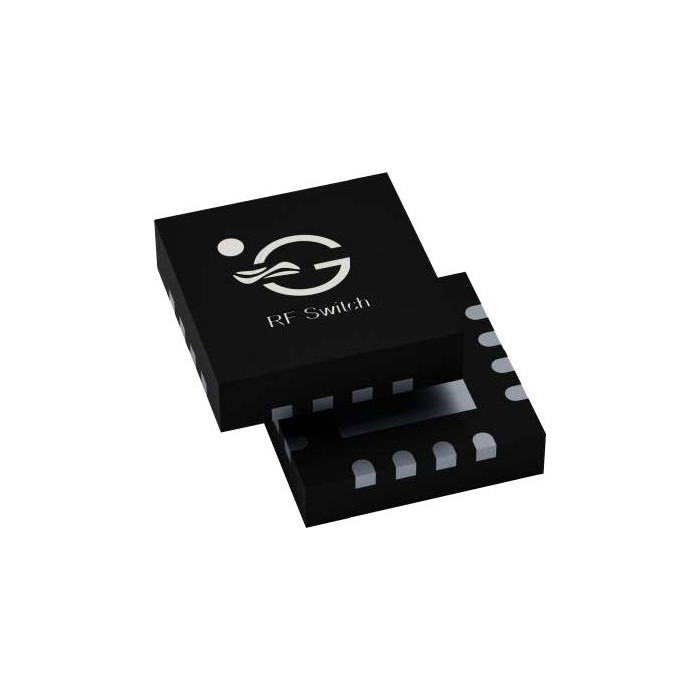

Commutateur RF symétrique contrôlé indépendamment et Fail-Safe - protection récepteur RF | TAGORETECH

Les commutateurs RF symétriques réfléchissants TagoreTech destinés aux architectures nécessitant une commutation RF contrôlée, ainsi que des commutateurs de protection récepteur Fail-Safe.

Les modèles présentés couvrent des configurations 2T et 4T, avec des plages de fréquence allant de 0,4 GHz à 8,5 GHz selon les références. Ils sont proposés en boîtiers compacts 3 x 3 mm ou 5 x 5 mm, avec une alimentation VDD de 2,6 V à 5,5 V.

La gamme comprend une référence de commutateur RF symétrique contrôlé indépendamment et plusieurs références de commutateurs de protection récepteur Fail-Safe, avec des puissances continues et de crête adaptées aux contraintes des chaînes RF.

Avantages

• Fonctions RF spécialisées : modèles dédiés à la commutation symétrique contrôlée indépendamment et à la protection de récepteur Fail-Safe.
• Large plage de fréquence : jusqu’à 8,5 GHz selon les références.
• Configurations 2T et 4T : adaptées à différents besoins de commutation RF.
• Forte tenue en puissance : jusqu’à 300 W en puissance continue et plus de 550 W en puissance de crête selon les modèles.
• Faible perte d’insertion : valeurs spécifiées en transmission et réception selon les références Fail-Safe.
• Isolation récepteur : jusqu’à 47 dB selon les modèles et conditions de mesure fournies.
• Boîtiers compacts : formats 3 x 3 mm ou 5 x 5 mm pour l’intégration dans des conceptions RF denses.

Caractéristiques principales

• Type de commutation : réfléchissant.
• Configurations disponibles : 2T et 4T.
• Familles couvertes : commutateur RF symétrique contrôlé indépendamment et commutateurs de protection récepteur Fail-Safe.
• Plage de fréquence : de 0,4 GHz à 8,5 GHz selon les modèles.
• Puissance continue : de 10 W à 300 W selon les références.
• Puissance de crête : jusqu’à plus de 550 W selon les références.
• Temps de commutation : de 0,35 µs à 1,6 µs selon les modèles.
• Boîtiers : 3 x 3 mm ou 5 x 5 mm.
• Alimentation VDD : 2,6 V à 5,5 V.

Applications typiques

• Protection de récepteur RF
• Commutation RF symétrique contrôlée indépendamment
• Architectures RF nécessitant une voie émission et une voie réception
• Systèmes RF nécessitant une isolation récepteur contrôlée
• Chaînes RF intégrant des contraintes de puissance continue et de puissance de crête

Pourquoi choisir Commutateurs RF symétriques contrôlés indépendamment et Fail-Safe - protection récepteur RF : TagoreTech

Les commutateurs RF symétriques contrôlés indépendamment et Fail-Safe TagoreTech répondent aux besoins de commutation RF où la protection du récepteur, la tenue en puissance, la compacité et la rapidité de commutation sont des critères importants.

Grâce à leurs performances différenciées en perte d’insertion, isolation et puissance admissible, ces modèles permettent de sélectionner une référence adaptée aux contraintes de fréquence, de puissance et d’intégration du projet.

ES France accompagne les utilisateurs dans le choix de la référence adaptée, l’analyse des contraintes RF et l’intégration de ces commutateurs dans les architectures de commutation et de protection récepteur.

Références et spécifications
