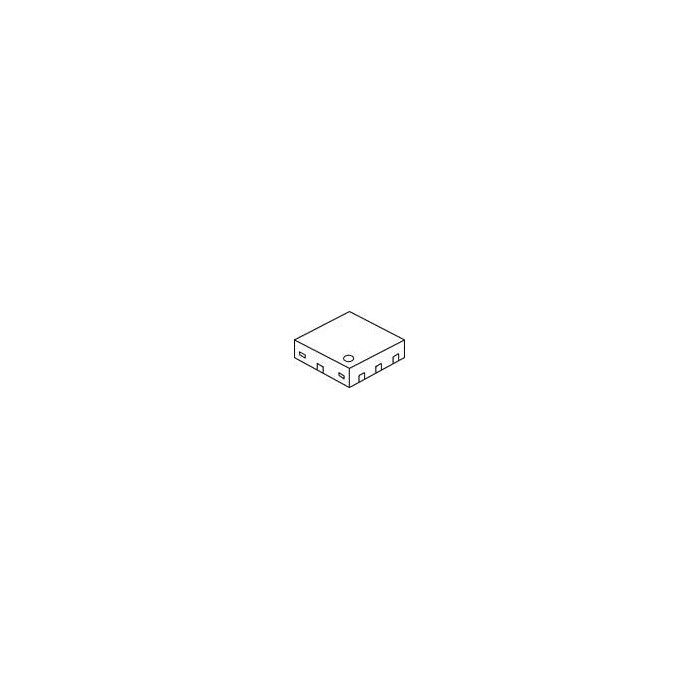

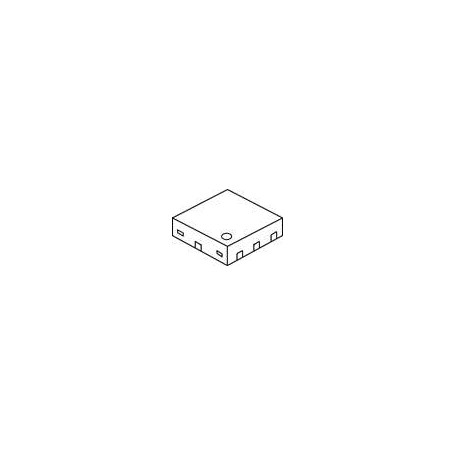

Commutateur SPDT de contrôle 1bit : NJG1815K75 Agrandir l'image

Commutateur SPDT de contrôle 1bit : NJG1815K75 | NJR (New Japan Radio)

Les condensateurs de blocage du courant continu intégrés à tous les ports RF et le boîtier ultra-compact du DFN6-75 offrent une très petite surface de montage.

Plus de détails

Téléchargement

Description

Le NJG1815K75 est un commutateur SPDT de contrôle 1bit. Le commutateur est utilisé pour le système WLAN. Le commutateur se caractérise par une faible perte d'insertion, une isolation élevée pour les hautes fréquences jusqu'à 6 GHz et une puissance de traitement élevée à une tension de commande de 1,8 V. Un dispositif de protection ESD intégré sur chaque port permet d'obtenir une excellente robustesse ESD.

Les condensateurs de blocage du courant continu intégrés à tous les ports RF et le boîtier ultra-compact du DFN6-75 offrent une très petite surface de montage.

Caractéristiques :

  • Basse tension de commande (VCTL(H)=1,8V typ.)
  • Tension de fonctionnement (VDD=3,3V typ.)
  • Faible perte d'insertion :
    • 0,45dB typ. @f=2,4 à 2,5GHz
    • 0,40dB typ. @f=4,9 à 6,0GHz)
  • Un isolement important
    • 25dB typ. @f=2,4 à 2,5GHz
    • 25dB typ. @f=4,9 à 6,0GHz
  • P-1dB (P-1dB=+31dBm typ. @f=2,4 à 6,0GHz
  • Emballage ultra petit et ultra fin
    • DFN6-75
    • Taille du paquet : 1.0x1.0x0.375mm typ.
  • Conforme à la directive RoHS et sans halogène, MSL1

Applications :

    • Réseau : 802.11 a/b/g/n/ac/ax
    • Commutation émission/réception, commutation d'antenne et autres applications de commutation
    • Smartphones, module WLAN, carte de données et autres applications mobiles

Spécifications :

RéférencePackageStatutEchantillions et commandes
NJG1815K75DFN6-75ActifNous contacter
