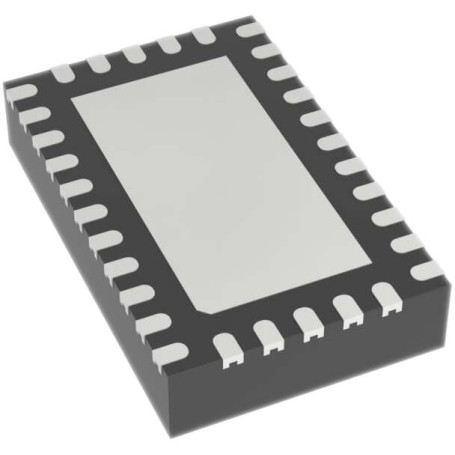

Commutateur d’accord filtre et antenne - haute tension RF et faible Ron | TAGORETECH

Les commutateurs d’accord filtre et antenne TagoreTech sont conçus pour les architectures RF nécessitant une forte tenue en tension RF et une faible résistance à l’état passant.

Ces commutateurs sont destinés aux fonctions d’accord RF, notamment pour la réalisation de circuits accordables. Le document fourni présente un exemple de filtre passe-bas accordable avec une bande passante de 30 à 520 MHz, réalisé avec des commutateurs d’accord SP4T.

La gamme comprend des configurations 2T, 4T et 4T/5T, avec des ports réfléchissants à l’état ouvert et une tension RF de crête allant jusqu’à 120 V selon les références.

Avantages

• Faible résistance Ron : valeurs à partir de 0,25 Ω selon les références.
• Forte tenue en tension RF : jusqu’à 120 V de tension RF de crête selon le modèle.
• Configurations multiples : versions 2T, 4T et 4T/5T selon les besoins d’accord RF.
• Ports réfléchissants à l’état ouvert : caractéristique commune aux références présentées.
• Adapté aux fonctions d’accord d’antenne et de filtre : utilisation indiquée pour les commutateurs d’accord antenne.
• Nouveaux modèles disponibles : TS63430D et TS63560D sont indiqués comme nouveaux modèles dans le document fourni.

Caractéristiques principales

• Type de produit : commutateurs d’accord filtre / antenne.
• Configurations disponibles : 2T, 4T et 4T/5T.
• État des ports réfléchissants : ouvert.
• Résistance Ron : de 0,25 Ω à 1,1 Ω selon les références.
• Tension RF de crête : 100 V ou 120 V selon les modèles.
• Modèle avec pompe de charge interne désactivée : TS63421K.
• Références présentées : TS64210L, TS63421K, TS63410K, TS63430D et TS63560D.

Applications typiques

• Accord d’antenne RF
• Accord de filtre RF
• Filtres passe-bas accordables
• Architectures RF nécessitant une faible résistance à l’état passant
• Circuits RF nécessitant une forte tenue en tension de crête

Pourquoi choisir Commutateur d’accord filtre et antenne - haute tension RF et faible Ron

Les commutateurs d’accord filtre et antenne TagoreTech permettent de répondre aux besoins d’accord RF nécessitant une faible résistance Ron, une forte tenue en tension RF et des configurations adaptées aux architectures de commutation d’antenne ou de filtre.

Avec des versions 2T, 4T et 4T/5T, cette gamme offre plusieurs options d’intégration selon le nombre de voies nécessaires et les contraintes de résistance à l’état passant. ES France accompagne les utilisateurs dans le choix de la référence adaptée, l’analyse des contraintes RF et l’intégration dans les architectures d’accord filtre ou antenne.

Références et spécifications
