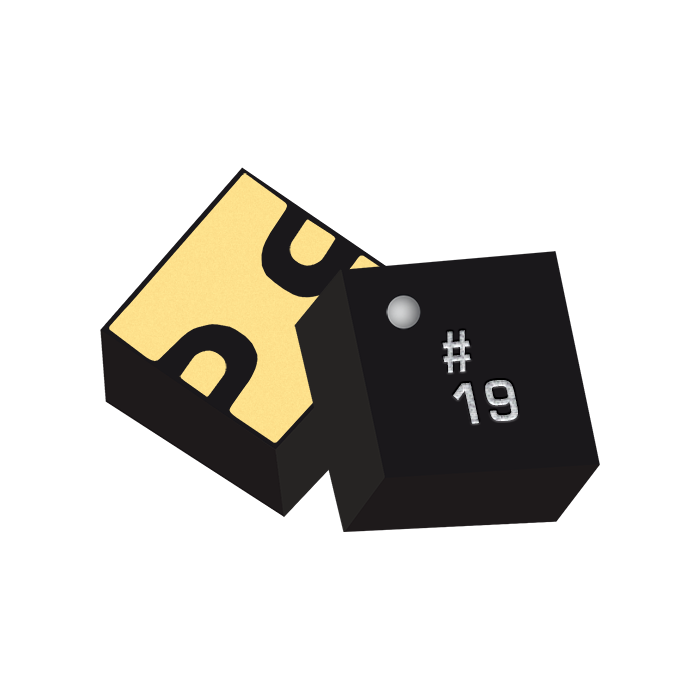

Les filtres passe-bande RF et micro-ondes regroupés dans cette fiche couvrent plusieurs familles Marki Microwave destinées à la sélection précise d’une bande de fréquence dans les chaînes RF. Ces solutions permettent de laisser passer une bande utile tout en atténuant les signaux situés en dehors de cette bande, afin d’améliorer la propreté spectrale, la sélectivité et la maîtrise du signal.
La gamme comprend des filtres passe-bande fixes, des filtres passe-bande en montage en surface, des filtres compacts MMIC, des filtres sans réflexion ainsi que des filtres passe-bande accordables. Cette diversité permet de répondre à des besoins variés, depuis les architectures RF compactes jusqu’aux systèmes micro-ondes nécessitant une sélection fréquentielle plus flexible.
Avantages :
- Large couverture fréquentielle grâce à plusieurs familles de filtres adaptées aux bandes RF et micro-ondes
- Choix entre filtres fixes et accordables selon les contraintes d’application
- Formats compacts adaptés à l’intégration dans des modules et sous-ensembles RF
- Solutions en montage en surface pour faciliter l’intégration sur carte
- Filtres sans réflexion disponibles pour les architectures nécessitant une meilleure maîtrise des signaux hors bande
- Granularité importante des fréquences centrales permettant une sélection précise du modèle
Caractéristiques principales :
- Fonction : filtrage passe-bande RF et micro-ondes
- Familles disponibles : MFBP, FB, MFB, MFBA, MFQH et MFBT
- Types de filtres : filtres passe-bande fixes, filtres sans réflexion et filtres accordables
- Caractérisation fréquentielle : fréquence centrale, bandes à 1 dBc, perte d’insertion et réjection selon les familles
- Formats : boîtiers CMS, QFN, CSP3 et formats spécifiques selon les références
- Impédance : adaptée aux chaînes RF 50 Ω selon les modèles
Familles disponibles :
- Série MFBP : filtres passe-bande fixes compacts, disponibles sur un large choix de fréquences centrales et adaptés aux intégrations RF en montage en surface.
- Séries FB et MFB : filtres passe-bande fixes destinés aux applications RF et micro-ondes nécessitant une solution standardisée en montage en surface.
- Série MFBA : filtres passe-bande fixes couvrant plusieurs bandes micro-ondes, avec des références en boîtier QFN.
- Série MFQH : filtres passe-bande sans réflexion, adaptés aux architectures où la gestion des signaux hors bande est un point important.
- Série MFBT : filtres passe-bande accordables permettant d’ajuster la fréquence centrale sur une plage définie selon le modèle.
Applications typiques :
- Chaînes RF et micro-ondes
- Instrumentation RF
- Systèmes de communication
- Radar et sous-systèmes RF
- Synthèse de fréquence
- Modules RF intégrés
- Applications nécessitant une sélection de bande précise
Pourquoi choisir ces filtres passe-bande Marki Microwave :
Ces familles de filtres passe-bande RF et micro-ondes permettent de sélectionner une solution adaptée au niveau de flexibilité recherché : filtrage fixe, filtrage compact en montage en surface, filtrage sans réflexion ou filtrage accordable. La diversité des références facilite le choix du composant en fonction de la fréquence centrale, de la bande passante, du format mécanique et des contraintes d’intégration.
Spécifications et modèles disponibles :
Série MFBP - Filtres passe-bande fixes en montage en surface
| Modèle | F1dBc bas
[GHz] | Fc
[GHz] | F1dBc haut
[GHz] | Perte d’insertion à Fc
[dB] | Boîtier | ECCN |
|---|
| MFBP-00164GSM1 |
0,4 |
0,7 |
1,0 |
0,9 |
7,5 x 4,25 mm GSM1 |
EAR99 |
| MFBP-00165GSM1 |
0,8 |
1,1 |
1,6 |
1,0 |
7,5 x 4,25 mm GSM1 |
EAR99 |
| MFBP-00162GSM1 |
1,4 |
1,7 |
2,0 |
1,7 |
7,5 x 4,25 mm GSM1 |
EAR99 |
| MFBP-00163GSM1 |
1,4 |
1,9 |
2,4 |
1,2 |
7,5 x 4,25 mm GSM1 |
EAR99 |
| MFBP-00161GSM1 |
2,0 |
2,2 |
2,5 |
1,9 |
7,5 x 4,25 mm GSM1 |
EAR99 |
| MFBP-00094PSM |
2,0 |
2,8 |
4,0 |
2,2 |
5 mm QFN |
EAR99 |
| MFBP-00108CSP3 |
2,1 |
2,9 |
4,0 |
2,0 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00183PSM |
3,0 |
3,1 |
3,3 |
4,3 |
5 mm QFN |
EAR99 |
| MFBP-00124PSM |
3,0 |
3,3 |
3,5 |
3,4 |
5 mm QFN |
EAR99 |
| MFBP-00088PSM |
2,7 |
3,3 |
4,1 |
2,8 |
5 mm QFN |
EAR99 |
| MFBP-00010PSM |
2,2 |
3,6 |
5,9 |
1,5 |
5 mm QFN |
EAR99 |
| MFBP-00150PSM |
2,8 |
3,6 |
4,6 |
1,9 |
5 mm QFN |
EAR99 |
| MFBP-00160GSM1 |
2,9 |
3,7 |
4,7 |
1,2 |
7,5 x 4,25 mm GSM1 |
EAR99 |
| MFBP-00011PSM |
2,4 |
4,3 |
8,0 |
1,2 |
5 mm QFN |
EAR99 |
| MFBP-00092PSM |
3,6 |
4,4 |
5,5 |
2,0 |
5 mm QFN |
EAR99 |
| MFBP-00155CSP3 |
2,1 |
4,7 |
10,2 |
1,0 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00095PSM |
4,0 |
4,9 |
6,1 |
2,5 |
5 mm QFN |
EAR99 |
| MFBP-00109CSP3 |
4,0 |
4,9 |
6,1 |
2,4 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00001PSM |
4,7 |
5,4 |
6,2 |
1,3 |
5 mm QFN |
EAR99 |
| MFBP-00125PSM |
5,2 |
5,4 |
5,7 |
3,8 |
5 mm QFN |
EAR99 |
| MFBP-00104PSM |
4,9 |
6,3 |
8,0 |
2,2 |
5 mm QFN |
EAR99 |
| MFBP-00003PSM |
2,5 |
6,4 |
16,4 |
0,8 |
5 mm QFN |
EAR99 |
| MFBP-00093PSM |
6,0 |
6,5 |
7,0 |
2,8 |
5 mm QFN |
EAR99 |
| MFBP-00002PSM |
5,9 |
6,6 |
7,5 |
1,5 |
5 mm QFN |
EAR99 |
| MFBP-00096PSM |
5,9 |
7,0 |
8,4 |
2,6 |
5 mm QFN |
EAR99 |
| MFBP-00110CSP3 |
6,0 |
7,1 |
8,4 |
2,5 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00179PSM |
7,3 |
7,5 |
7,8 |
4,6 |
5 mm QFN |
EAR99 |
| MFBP-00146CSP3 |
5,9 |
7,6 |
9,9 |
2,0 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00004PSM |
6,1 |
7,9 |
10,3 |
1,8 |
5 mm QFN |
EAR99 |
| MFBP-00145CSP3 |
3,8 |
8,0 |
16,7 |
0,9 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00090PSM |
7,5 |
8,5 |
9,6 |
1,9 |
5 mm QFN |
EAR99 |
| MFBP-00097PSM |
8,0 |
8,6 |
9,3 |
2,7 |
5 mm QFN |
EAR99 |
| MFBP-00166PSM |
8,2 |
8,7 |
9,3 |
3,0 |
5 mm QFN |
EAR99 |
| MFBP-00059PSM |
7,0 |
8,8 |
11,0 |
1,2 |
5 mm QFN |
EAR99 |
| MFBP-00079CSP3 |
7,9 |
8,9 |
9,9 |
3,1 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00098PSM |
8,5 |
9,2 |
9,9 |
2,8 |
5 mm QFN |
EAR99 |
| MFBP-00149PSM |
8,7 |
9,2 |
9,7 |
3,4 |
5 mm QFN |
EAR99 |
| MFBP-00167PSM |
8,7 |
9,2 |
9,8 |
3,1 |
5 mm QFN |
EAR99 |
| MFBP-00151CSP3 |
7,8 |
9,6 |
11,8 |
1,9 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00099PSM |
9,0 |
9,7 |
10,4 |
2,8 |
5 mm QFN |
EAR99 |
| MFBP-00091PSM |
8,6 |
9,7 |
11,0 |
2,0 |
5 mm QFN |
EAR99 |
| MFBP-00168PSM |
9,2 |
9,8 |
10,4 |
3,0 |
5 mm QFN |
EAR99 |
| MFBP-00137PSM |
7,7 |
9,9 |
12,8 |
1,8 |
5 mm QFN |
EAR99 |
| MFBP-00105PSM |
8,5 |
10,0 |
11,7 |
1,5 |
5 mm QFN |
EAR99 |
| MFBP-00144CSP3 |
6,9 |
10,0 |
14,7 |
1,6 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00006PSM |
8,2 |
10,5 |
13,5 |
1,8 |
5 mm QFN |
EAR99 |
| MFBP-00005PSM |
6,3 |
10,6 |
18,1 |
1,1 |
5 mm QFN |
EAR99 |
| MFBP-00080CSP3 |
10,1 |
11,0 |
11,9 |
3,4 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00143CSP3 |
10,7 |
11,0 |
11,3 |
6,0 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00085CSP3 |
9,0 |
11,4 |
14,4 |
1,8 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00008PSM |
10,4 |
12,0 |
13,8 |
1,7 |
5 mm QFN |
EAR99 |
| MFBP-00081CSP3 |
12,0 |
12,9 |
13,9 |
3,6 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00029PSM |
12,2 |
13,1 |
14,0 |
2,7 |
5 mm QFN |
EAR99 |
| MFBP-00187PSM |
12,6 |
13,1 |
13,5 |
4,2 |
5 mm QFN |
EAR99 |
| MFBP-00106PSM |
12,0 |
13,6 |
15,3 |
1,7 |
5 mm QFN |
EAR99 |
| MFBP-00007PSM |
10,3 |
13,7 |
18,2 |
1,8 |
5 mm QFN |
EAR99 |
| MFBP-00152CSP3 |
11,9 |
13,8 |
15,9 |
1,7 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00138PSM |
11,0 |
13,9 |
17,5 |
1,5 |
5 mm QFN |
EAR99 |
| MFBP-00186PSM |
13,6 |
14,1 |
14,7 |
3,6 |
5 mm QFN |
EAR99 |
| MFBP-00074PSM |
13,0 |
14,8 |
16,9 |
1,9 |
5 mm QFN |
EAR99 |
| MFBP-00120PSM |
13,5 |
14,9 |
16,4 |
2,1 |
5 mm QFN |
EAR99 |
| MFBP-00082CSP3 |
14,0 |
14,9 |
15,9 |
2,7 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00086CSP3 |
12,7 |
15,1 |
17,9 |
1,9 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00009PSM |
14,1 |
15,9 |
17,9 |
1,9 |
5 mm QFN |
EAR99 |
| MFBP-00107PSM |
15,5 |
16,7 |
17,9 |
2,3 |
5 mm QFN |
EAR99 |
| MFBP-00121PSM |
15,5 |
16,9 |
18,4 |
1,9 |
5 mm QFN |
EAR99 |
| MFBP-00030PSM |
16,2 |
16,9 |
17,7 |
3,2 |
5 mm QFN |
EAR99 |
| MFBP-00083CSP3 |
16,0 |
17,0 |
17,9 |
2,8 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00173PSM |
16,8 |
17,5 |
18,2 |
3,3 |
5 mm QFN |
EAR99 |
| MFBP-00060PSM |
13,8 |
17,6 |
22,5 |
1,0 |
5 mm QFN |
EAR99 |
| MFBP-00064CSP3 |
15,8 |
17,7 |
19,7 |
2,0 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00153CSP3 |
16,0 |
17,9 |
20,0 |
2,0 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00130PSM |
17,3 |
18,1 |
19,0 |
2,8 |
5 mm QFN |
EAR99 |
| MFBP-00126CSP3 |
17,2 |
18,8 |
20,6 |
1,9 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00122PSM |
17,4 |
18,8 |
20,5 |
2,0 |
5 mm QFN |
EAR99 |
| MFBP-00127CSP3 |
17,5 |
18,9 |
20,4 |
2,5 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00061CSP3 |
17,4 |
18,9 |
20,4 |
2,0 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00131PSM |
18,0 |
19,0 |
20,0 |
2,7 |
5 mm QFN |
EAR99 |
| MFBP-00034PSM |
18,1 |
19,6 |
21,3 |
2,3 |
5 mm QFN |
EAR99 |
| MFBP-00132PSM |
18,8 |
19,7 |
20,6 |
2,9 |
5 mm QFN |
EAR99 |
| MFBP-00065CSP3 |
17,8 |
19,8 |
22,0 |
2,2 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00140CSP3 |
18,0 |
20,0 |
22,4 |
2,1 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00036PSM |
17,6 |
20,6 |
24,1 |
1,6 |
5 mm QFN |
EAR99 |
| MFBP-00133PSM |
19,8 |
20,7 |
21,7 |
3,0 |
5 mm QFN |
EAR99 |
| MFBP-00123PSM |
19,4 |
20,9 |
22,4 |
2,1 |
5 mm QFN |
EAR99 |
| MFBP-00070CSP3 |
17,7 |
21,2 |
25,5 |
1,7 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00066CSP3 |
19,8 |
21,8 |
24,1 |
2,2 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00154CSP3 |
20,1 |
22,0 |
24,1 |
2,1 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00156CSP3 |
17,5 |
22,5 |
28,8 |
1,6 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00035PSM |
20,6 |
22,5 |
24,6 |
2,2 |
5 mm QFN |
EAR99 |
| MFBP-00067CSP3 |
21,8 |
24,1 |
26,5 |
2,0 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00037PSM |
22,5 |
25,7 |
29,4 |
1,6 |
5 mm QFN |
EAR99 |
| MFBP-00158CSP3 |
23,3 |
25,8 |
28,6 |
2,0 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00181PSM |
24,1 |
26,2 |
28,5 |
1,8 |
5 mm QFN |
EAR99 |
| MFBP-00180PSM |
24,1 |
26,8 |
29,8 |
1,5 |
5 mm QFN |
EAR99 |
| MFBP-00129CSP3 |
27,4 |
28,6 |
29,8 |
2,9 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00062CSP3 |
27,5 |
28,7 |
29,9 |
2,8 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00128CSP3 |
27,4 |
28,8 |
30,2 |
2,5 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00038PSM |
27,7 |
30,7 |
34,1 |
2,1 |
5 mm QFN |
EAR99 |
| MFBP-00058PSM |
29,9 |
30,9 |
32,0 |
2,7 |
5 mm QFN |
EAR99 |
| MFBP-00028PSM |
30,8 |
31,5 |
32,2 |
3,3 |
5 mm QFN |
EAR99 |
| MFBP-00118CSP3 |
26,3 |
32,2 |
39,4 |
1,4 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00031PSM |
32,1 |
32,6 |
33,0 |
4,3 |
5 mm QFN |
EAR99 |
| MFBP-00033PSM |
32,0 |
32,6 |
33,3 |
3,4 |
5 mm QFN |
EAR99 |
| MFBP-00157CSP3 |
27,8 |
33,1 |
39,5 |
1,7 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00072CSP3 |
30,8 |
33,3 |
36,1 |
2,6 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00027PSM |
34,2 |
35,1 |
36,1 |
3,1 |
5 mm QFN |
EAR99 |
| MFBP-00039PSM |
33,1 |
35,6 |
38,4 |
2,5 |
5 mm QFN |
EAR99 |
| MFBP-00032PSM |
35,2 |
36,0 |
36,9 |
3,5 |
5 mm QFN |
EAR99 |
| MFBP-00159CSP3 |
35,2 |
37,6 |
40,3 |
2,1 |
3,5 mm CSP3 |
EAR99 |
| MFBP-00057CSP3 |
31,5 |
37,7 |
45,0 |
1,8 |
3,5 mm CSP3 |
EAR99 |

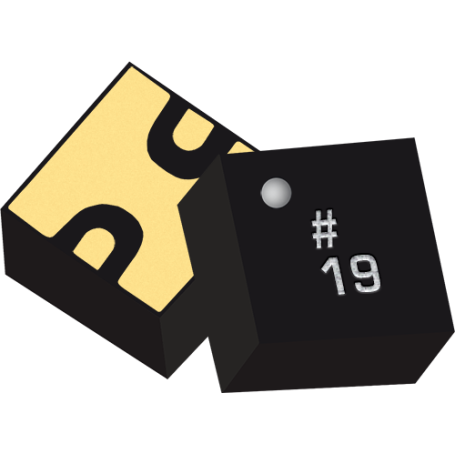

Séries FB et MFB - Filtres passe-bande fixes en montage en surface
| Modèle | F1dBc bas
[GHz] | Fc
[GHz] | F1dBc haut
[GHz] | Perte d’insertion à Fc
[dB] | Boîtier | ECCN |
|---|
| FB-0785SM |
7,3 |
7,8 |
8,5 |
2,2 |
SM |
EAR99 |
| FB-0850SM |
7,9 |
8,5 |
9,2 |
1,9 |
SM |
EAR99 |
| FB-0900SM |
8,4 |
9,0 |
9,6 |
2,2 |
SM |
EAR99 |
| FB-0955SM |
8,9 |
9,5 |
10,2 |
2,1 |
SM |
EAR99 |
| FB-1050SM |
9,6 |
10,5 |
11,4 |
2,0 |
SM |
EAR99 |
| FB-1140SM |
10,4 |
11,3 |
12,4 |
2,0 |
SM |
EAR99 |
| FB-1215SM |
11,4 |
12,1 |
12,9 |
2,1 |
SM |
EAR99 |
| FB-1300SMG |
12,0 |
13,0 |
14,0 |
1,8 |
SM |
EAR99 |
| MFB-1445SM |
13,5 |
14,3 |
15,1 |
3,7 |
3 mm QFN |
EAR99 |
| FB-1575SMG |
14,5 |
15,7 |
16,9 |
2,0 |
SM |
EAR99 |
Série MFBA - Filtres passe-bande fixes
| Modèle | F1dBc bas
[GHz] | Fc
[GHz] | F1dBc haut
[GHz] | Perte d’insertion à Fc
[dB] | Boîtier | ECCN |
|---|
| MFBA-00004PSM |
8,4 |
10,2 |
12,3 |
1,8 |
5 mm QFN |
EAR99 |
| MFBA-00003PSM |
10,3 |
12,1 |
14,1 |
2,0 |
5 mm QFN |
EAR99 |
| MFBA-00001PSM |
14,2 |
15,9 |
17,9 |
2,3 |
5 mm QFN |
EAR99 |
| MFBA-00002PSM |
18,2 |
21,7 |
25,8 |
1,6 |
5 mm QFN |
EAR99 |
Série MFQH - Filtres passe-bande sans réflexion
| Modèle | F1dBc bas
[GHz] | Fc
[GHz] | F1dBc haut
[GHz] | Perte d’insertion à Fc
[dB] | Boîtier | ECCN |
|---|
| MFQH-00001PSM |
18,5 |
19,8 |
21,2 |
3,2 |
5 mm QFN |
EAR99 |
Série MFBT - Filtres passe-bande accordables
| Modèle | Fréquence centrale
[GHz] | Bande passante 3 dBc
[GHz] | Perte d’insertion
[dB] | Perte de retour
[dB] | Réjection hors bande
[dB] | OIP3
[dBm] | Boîtier | ECCN |
|---|
| MFBT-00001PSM |
3,5 à 9,5 |
3,0 à 10,0 |
6,5 |
15 |
35 |
33 |
4 mm QFN |
3A001.b.5.a |
| MFBT-00002PSM |
5,5 à 15,5 |
4,5 à 16,5 |
6,5 |
15 |
35 |
33 |
4 mm QFN |
3A001.b.5.a |
| MFBT-00003PSM |
10,0 à 26,0 |
8,0 à 30,0 |
7,5 |
10 |
35 |
35 |
4 mm QFN |
3A001.b.5.a |
