Description
Les QPB1036 et QPB1034 sont des modules RF compacts et performants conçus pour les applications radar dans la bande S. Intégrant des filtres passe-bande à haute sélectivité et des commutateurs RF, ces modules offrent une excellente performance en matière de perte d’insertion et de rejet hors bande. Grâce à leur conception optimisée et leur format compact, ils s’intègrent facilement dans des systèmes radar modernes, notamment dans les domaines de la défense, de l’aérospatiale et des communications critiques.
Applications :
- Radar militaire et civil : Surveillance, navigation, détection de cibles
- Systèmes de défense : Communications sécurisées, brouillage, guerre électronique
- Aérospatiale : Systèmes embarqués pour avions, drones et satellites
- Infrastructure RF : Modules frontaux pour stations de base ou équipements de test
- Recherche et développement : Bancs de test RF, prototypage de systèmes radar

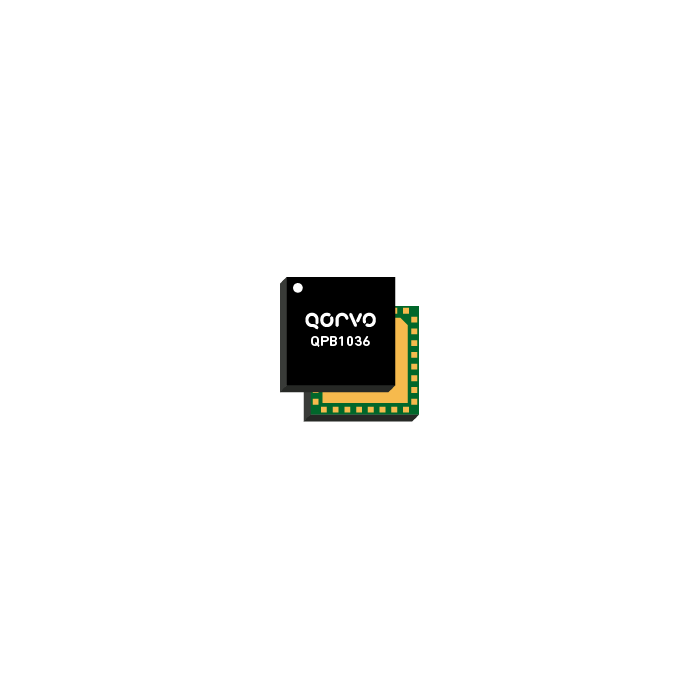

QPB1036 – Switched Filter Bank Module
- Type : Module de banque de filtres commutés
- Bande de fréquence : 2900 à 3500 MHz
- Nombre de canaux : 6 filtres + mode bypass
- Perte d’insertion : Faible
- Technologie : Filtres BAW (Bulk Acoustic Wave)
- Connectique : Entrée unique / sortie unique
- Dimensions : 6.00 x 6.00 x 0.78 mm
- Montage : Surface mount (SMD)
- Conformité : RoHS, sans plomb

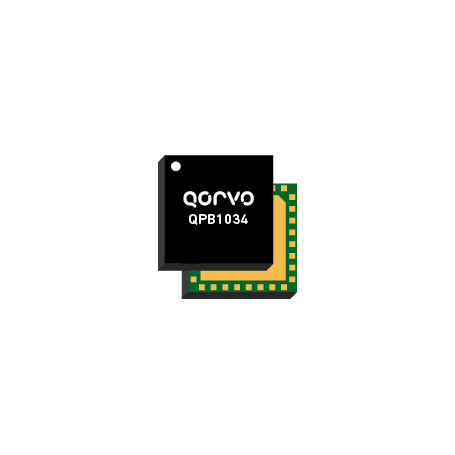

QPB1034 – RF Band Pass Filter
- Type : Filtre passe-bande RF
- Bande de fréquence : 2700 à 3100 MHz
- Perte d’insertion : 6.5 dB max
- Dimensions : 6 x 6 mm
- Montage : QFN, 32 broches
- Conformité : RoHS
Caractéristiques techniques :
| Part # |
Description |
Technology |
Type |
Bands |
Frequency
MHz |
Bandwidth
MHz |
Insertion Loss
dB |
I/O Configuration |
Package Type |
Package
mm |
| QPB1034 |
S-Band Switched Filter Bank Module |
BAW |
D&A |
S-Baned |
2,700 to 3,100 |
100 |
4.1 max |
Single Input, Single Output |
SMT |
6.00 x 6.00 x.78 |
| QPB1036 |
S-Band Switched Filter Bank Module |
BAW |
D&A |
S-Band |
2,900 to 3,500 |
100 |
6.5 max |
Single Input, Single Output |
SMT |
6.00 x 6.00 x .78 |
