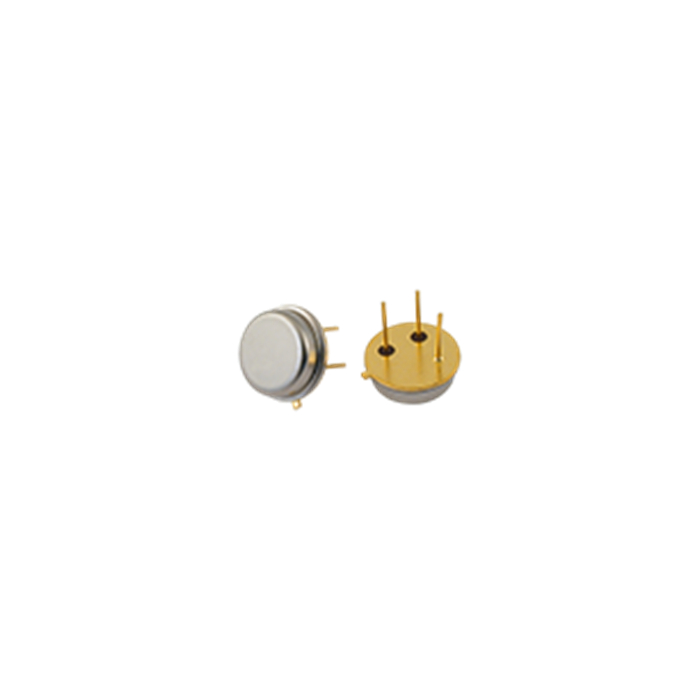

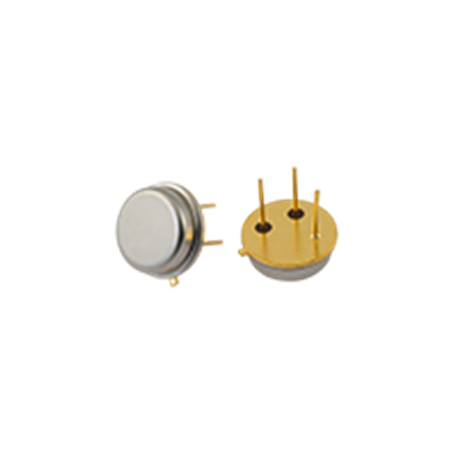

Nouveau Résonateur SAW (245 MHz - 1569 MHz) : série GSRS Agrandir l'image

Résonateur SAW (245 MHz - 1569 MHz) : série GSRS | GOLLEDGE

La série GSRS regroupe des résonateurs SAW (Surface Acoustic Wave) calibrés pour les liaisons sub-GHz et UHF. Conçus pour les émetteurs/récepteurs simples, modules télécommandes, capteurs sans fil et liaisons ISM, ils offrent une stabilité fréquentielle et des tolérances resserrées sur un large...

Plus de détails

Description

La série GSRS regroupe des résonateurs SAW (Surface Acoustic Wave) calibrés pour les liaisons sub-GHz et UHF. Conçus pour les émetteurs/récepteurs simples, modules télécommandes, capteurs sans fil et liaisons ISM, ils offrent une stabilité fréquentielle et des tolérances resserrées sur un large éventail de fréquences, depuis 245,76 MHz jusqu’à 1,569 GHz. Les références GSRS couvrent des tolérances typiques de ±25 à ±350 kHz selon la bande.

Avantages :

  • Large couverture fréquentielle (sub-GHz & UHF) pour les bandes 315/390/418/433/446/868/915 MHz et au-delà.
  • Tolérances adaptées aux protocoles radio à bande étroite : de ±25 à ±350 kHz suivant les modèles.
  • Boîtiers SMD céramique hermétiques, compacts et robustes.
  • Faible dérive et répétabilité pour une mise au point RF rapide.
  • Compatibles avec des architectures à coût optimisé (émetteur unitaire + résonateur SAW).

Caractéristiques principales :

  • Technologie : SAW Resonator (onde acoustique de surface).
  • Fréquences typiques : 245,76, 300–316, 368–392, 400–446, 455–462, 479–500, 600–672, 690–768, 800–868, 900–1010, 1033–1090, 1279, 1500–1569 MHz.
  • Tolérances typiques : ±25, ±30–40, ±45–90, ±100–200, jusqu’à ±350 kHz suivant la fréquence.
  • Boîtiers : SMD céramique hermétique (dimensions variables selon réf.).

Applications typiques :

  • ISM Sub-GHz : 315/433/868/915 MHz (télécommandes, capteurs, alarmes, domotique, télémétrie).
  • UHF / backhaul léger et synchronisation locale.
  • Objets connectés LP-WAN propriétaires, liaisons courte portée à bande étroite.
  • Émetteurs compacts à coût optimisé (single-chip TX + SAW).

Spécifications et modèles disponibles :

GSRS – 245 à 320 MHz :

Référencef0 (MHz)Tolérance (kHz)Notes
GSRS TC0621A 245.760 ±50 Tight
GSRS TC0267A 300.000 ±75 Standard
GSRS TC0252A 302.000 ±75 Standard
GSRS TC0253A 303.600 ±75 Standard
GSRS TC0143A 303.825 ±75 Standard
GSRS TC0141A 303.875 ±75 Standard
GSRS TC0631A 304.300 ±75 Standard
GSRS TC0173A 314.200 ±100 Wide
GSRS TC0260A 314.525 ±75 Standard
GSRS TC0181A 314.370 ±50 Tight
GSRS TC0182A 315.000 ±75 Standard (ISM 315)
GSRS TC0274A 315.000 ±75 Standard (ISM 315)
GSRS TC0465A 316.200 ±75 Standard
GSRS TC0418A 316.000 ±75 Standard
GSRS TC0213A 315.500 ±75 Standard
GSRS TC0192A 315.500 ±75 Standard
GSRS TC0231A 315.500 ±100 Wide
GSRS TC0223A 315.150 ±100 Wide
GSRS TC0255A 315.150 ±100 Wide
GSRS TC0672A 1500.100 ±200 — (regroupé plus bas)

GSRS – 368 à 400 MHz :

Référencef0 (MHz)Tolérance (kHz)Notes
GSRS TC0276A 368.744 ±28 Tight
GSRS TC0249A 368.805 ±25 Tight
GSRS TC0310A 359.400 ±75 Standard
GSRS TC0239A 392.850 ±75 Standard
GSRS TC0150A 390.000 ±75 Standard
GSRS TC0151A 390.000 ±75 Standard
GSRS TC0164A 390.000 ±150 Wide
GSRS TC0165A 390.000 ±100 Wide
GSRS TC0180A 390.000 ±100 Wide
GSRS TE0109A 390.000
GSRS TC0523A 400.000 ±75 Standard

GSRS – 400 à 470 MHz (incl. 418 / 433 / 446 / 455–462) :

Référencef0 (MHz)Tolérance (kHz)Notes
GSRS TC0116A 418.000 ±75 Standard
GSRS TC0117A 418.000 ±75 Standard
GSRS TC0393A 418.000 ±75 Standard
GSRS TC0149E 423.220 ±75 Standard
GSRS TC0553A 423.220 ±75 Standard
GSRS TC0194A 433.420 ±75 Standard (ISM 433)
GSRS TC0206A 433.420 ±75 Standard (ISM 433)
GSRS TC0170A 433.920 ±75 Standard (ISM 433)
GSRS TC0201A 433.920 ±75 Standard (ISM 433)
GSRS TC0217A 433.920 ±150 Wide
GSRS TC0219A 433.920 ±75 Standard
GSRS TC0261A 433.320 ±75 Standard
GSRS TC0330A 433.816 ±75 Standard
GSRS TC0279A 433.900 ±45 Tight
GSRS TC0241A 433.385 ±40 Tight
GSRS TC0248A 433.000 ±100 Wide
GSRS TC0263A 434.520 ±75 Standard
GSRS TC0504A 446.000 ±75 UHF
GSRS TC0280A 455.000 ±100 IF/UHF
GSRS TC0281A 456.000 ±100 IF/UHF
GSRS TC0282A 460.000 ±100 IF/UHF
GSRS TC0283A 462.538 ±100 IF/UHF

GSRS – 470 à 520 MHz :

Référencef0 (MHz)Tolérance (kHz)Notes
GSRS TC0238A 479.450 ±75 UHF
GSRS TC0513A 491.835 ±30 Tight
GSRS TC0618A 498.500 ±350 XL
GSRS TC0632A 500.000 ±35 Tight
GSRS TC0273A 500.300 ±50 Tight

GSRS – 600 à 700 MHz :

Référencef0 (MHz)Tolérance (kHz)Notes
GSRS TC0527A 600.000 ±35 Tight
GSRS TC0340A 614.726 ±35 Tight
GSRS TC0200A 622.080 ±90 UHF
GSRS TC0137A 622.080 ±75 UHF
GSRS TC0172A 622.310 ±30 Tight
GSRS TC0246A 622.310 ±30–40 Tight
GSRS TC0506A 622.410 ±35 Tight
GSRS TC0597A 640.000 ±35 Tight
GSRS TC0264A 644.609 ±30 Tight
GSRS TC0308A 644.769 ±40 Tight
GSRS TC0532A 644.873 ±30 Tight
GSRS TC0429A 644.873 ±30 Tight
GSRS TC0270A 649.046 ±30–40 Tight
GSRS TC0224A 669.557 ±30 Tight
GSRS TC0321A 669.694 ±40 Tight
GSRS TC0236A 669.417 ±30 Tight
GSRS TC0237A 666.604 ±30 Tight
GSRS TC0247A 666.761 ±30–40 Tight
GSRS TC0334A 671.086 ±40 Tight
GSRS TC0356A 671.194 ±60 Wide
GSRS TC0320A 672.411 ±40 Tight
GSRS TC0412A 672.531 ±40 Tight
GSRS TC0265A 657.488 ±30 Tight
GSRS TC0266A 690.650 ±30 Tight

GSRS – 700 à 780 MHz :

Référencef0 (MHz)Tolérance (kHz)Notes
GSRS TC0309A 737.552 ±44 Tight
GSRS TC0399A 737.670 ±44 Tight
GSRS TC0183A 740.545 ±125 Wide
GSRS TC0305A 744.800 ±125 Wide
GSRS TC0185A 745.795 ±125 Wide
GSRS TC0186A 752.045 ±125 Wide
GSRS TC0483A 768.407 ±36 Tight
GSRS TC0187A 772.420 ±125 Wide

GSRS – 800 à 880 MHz (incl. 868) :

Référencef0 (MHz)Tolérance (kHz)Notes
GSRS TC0314A 800.000 ±75 UHF
GSRS TC0152A 803.306 ±125 Wide
GSRS TC0176A 803.931 ±125 Wide
GSRS TC0177A 804.681 ±125 Wide
GSRS TC0178A 804.931 ±125 Wide
GSRS TC0517A 832.458 ±35 Tight
GSRS TC0537A 834.640 ±50 Tight
GSRS TC0446A 857.650 ±50 Tight
GSRS TC0163A 868.350 ±75 Standard (ISM 868)
GSRS TC0205A 868.350 ±150 Wide
GSRS TC0196A 868.350 ±75 Standard
GSRS TC0277A 868.350 ±100 Wide
GSRS TC0207A 868.275 ±75 Standard
GSRS TC0222A
GSRS TC0322A 868.950 ±100 Wide

GSRS – 900 à 1 010 MHz (incl. 915/916) :

Référencef0 (MHz)Tolérance (kHz)Notes
GSRS TC0315A 907.200 ±125 UHF/ISM
GSRS TC0278A 915.000 ±100 Wide (ISM 915)
GSRS TC0402A 915.500 ±75 Standard (ISM 915)
GSRS TC0403A 915.750 ±75 Standard (ISM 915)
GSRS TC0404A 916.000 ±75 Standard (ISM 916)
GSRS TC0154A 916.500 ±75 Standard (ISM 916)
GSRS TC0391A 916.500 ±75 Standard (ISM 916)
GSRS TC0286A 933.050 ±150 Wide
GSRS TC0539A 1008.000 ±50 Tight
GSRS TC0464A 1010.000 ±50 Tight

GSRS – 1 033 à 1 090 MHz :

Référencef0 (MHz)Tolérance (kHz)Notes
GSRS TC0556A 1033.333 ±50 Tight
GSRS TC0586A 1040.000 ±50 Tight
GSRS TC0598A 1073.817
GSRS TD0116A 1090.000 ±200 Wide

GSRS – 1 279 à 1 569 MHz :

Référencef0 (MHz)Tolérance (kHz)Notes
GSRS TC0630A 1279.600 ±200 Wide
GSRS TC0672A 1500.100 ±200 Wide
GSRS TC0663A 1568.979 ±0.3 Ultra-tight
