Description
Les filtres RF PTC PolyPhaser combinent une technologie de filtrage avancée avec une protection contre les surtensions pour répondre aux exigences rigoureuses des applications ferroviaires. Disponibles dans plusieurs gammes de fréquences (160-163 MHz, 217-223 MHz, et 450-460 MHz), ces filtres utilisent des designs combline et à éléments localisés pour assurer une performance exceptionnelle. Chaque unité est conçue pour résister aux conditions environnementales difficiles rencontrées dans l'industrie ferroviaire.
Avantages :
- Protection intégrée contre les surtensions : Protection jusqu'à 10kA avec énergie de 50µJ
- Haute performance RF : Filtrage précis dans les bandes de fréquences critiques
- Construction robuste : Indices de protection IP54 et IP67 pour une utilisation en extérieur
- Flexibilité de connexion : Connecteurs Type N disponibles en configurations F/F et F/M
- Conformité ferroviaire : Conçu spécifiquement pour les exigences PTC
- Fiabilité éprouvée : Testés selon les standards industriels les plus stricts
Caractéristiques principales :
- Gammes de fréquences : 160-163 MHz, 217-223 MHz, 219.5-222 MHz, 450-460 MHz
- Puissance maximale : 20W à 100W selon le modèle
- Connecteurs : Type N femelle/femelle ou femelle/mâle
- Protection contre les surtensions : Jusqu'à 10kA, 50µJ
- Indice de protection : IP54 ou IP67
- Design : Combline ou éléments localisés
Applications :
- Systèmes Positive Train Control (PTC) : Communication critique entre trains et centres de contrôle
- Infrastructure ferroviaire : Protection des équipements de signalisation et de communication
- Réseaux de communication train-sol : Liaison fiable pour la surveillance et le contrôle
- Systèmes de sécurité ferroviaire : Applications critiques nécessitant une haute fiabilité
- Modernisation des réseaux : Mise à niveau des systèmes de communication existants
- Applications industrielles lourdes : Environnements exigeants nécessitant une protection RF
Spécifications et modèles disponibles :
| Catégorie | Application | Type de filtre | Bande de fréquence | Connecteurs | Protection intégrée | Système PTC | Référence |
|---|
| RF Filter |
Positive Train Control |
Railroad RF Band Pass |
160MHz - 163MHz |
Type N F/F |
Surge Protector |
PTC |

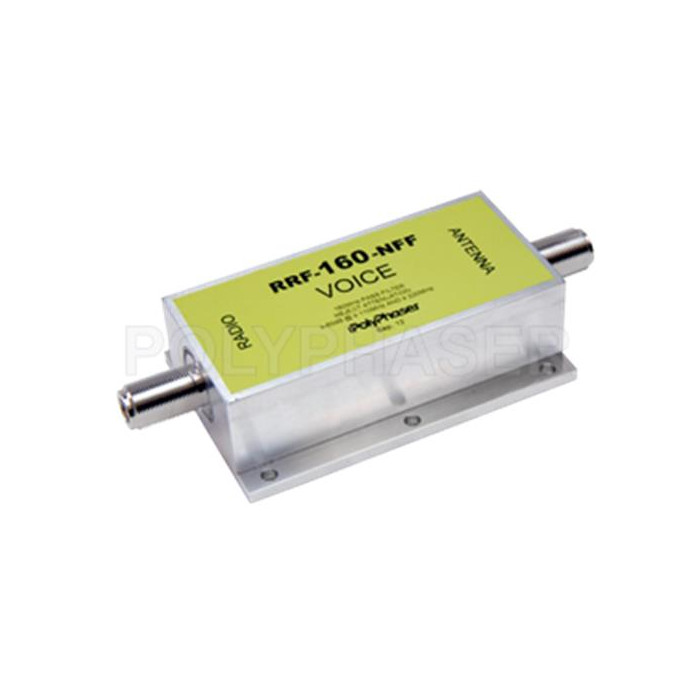

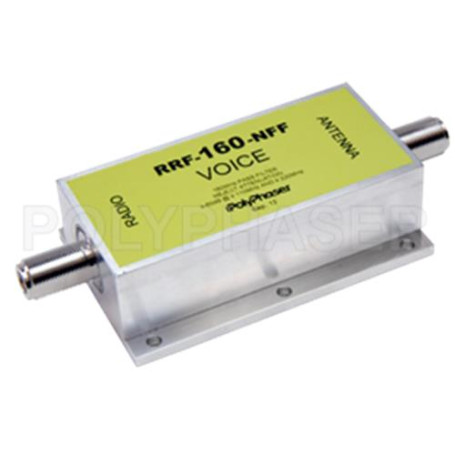

RRF-160-NFF |
| RF Filter |
Positive Train Control |
Railroad RF Band Pass |
160MHz - 163MHz |
Type N F/M |
- |
PTC |
RRF-160-NFM-L |
| RF Filter |
Positive Train Control |
Railroad RF Band Pass |
160MHz - 163MHz |
UHF F/F |
Surge Protector |
PTC |
RRF-160-UFF-L |
| RF Filter |
Positive Train Control |
Railroad RF Band Pass |
217MHz - 223MHz |
Type N F/F |
Surge Protector |
PTC |
RRF-220-NFF |
| RF Filter |
Positive Train Control |
Railroad RF Band Pass |
217MHz - 223MHz |
Type N F/M |
- |
PTC |
RRF-220-NFM-L |
| RF Filter |
Positive Train Control |
Railroad RF Band Pass |
450MHz - 460MHz |
Type N F/M |
- |
PTC |
RRF-450-NFM-L |
| RF Filter |
Positive Train Control |
Railroad RF Band Pass |
217MHz - 219MHz |
Type N F/F |
- |
ACE PTC |
RRF-ACE-220-NFF |
| RF Filter |
Positive Train Control |
Railroad RF Band Pass |
219.5MHz - 222MHz |
Type N F/F |
- |
ITC PTC |
RRF-ITC-219-NFF |
| RF Filter |
Positive Train Control |
Railroad RF Band Pass |
220MHz - 222MHz |
Type N F/F |
- |
ITC PTC |
RRF-ITC-220-NFF |
