Description
La gamme de banques de filtres passe-bande Mercury Systems, distribuée par ES France, offre une couverture étendue de 0,4 GHz à 26,5 GHz. Ces solutions intègrent plusieurs filtres passe-bande dans un seul boîtier compact, avec des voies de contournement (bypass) à faible perte et un contrôle simplifié grâce à des lignes de commande filtrées en interne. Conçues pour répondre aux exigences des applications RF modernes, elles offrent une grande flexibilité et des performances fiables dans des environnements sévères.
Avantages :
- Large couverture en fréquence : de 0,4 GHz à 26,5 GHz selon le modèle.

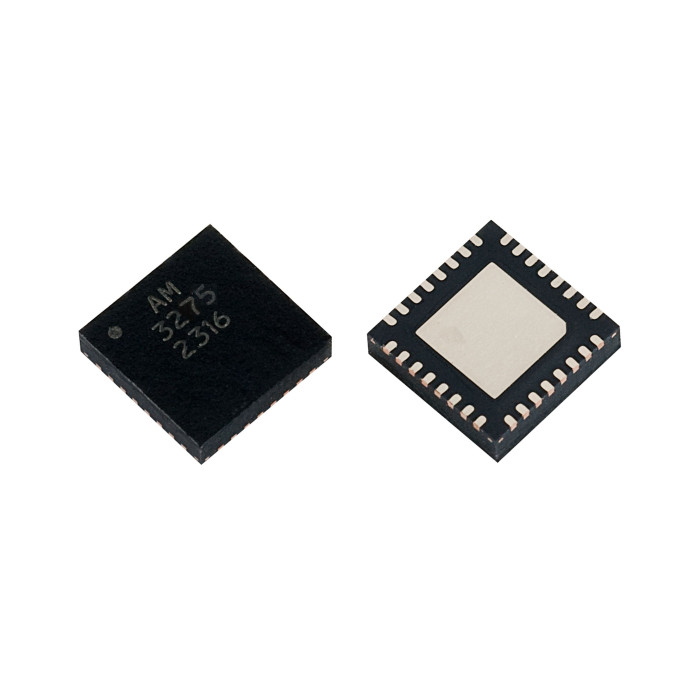

- Intégration compacte en boîtier QFN 5 × 5 mm.
- Pertes d’insertion faibles (typiquement 5 à 6 dB).
- Voie de bypass intégrée pour une flexibilité d’utilisation.
- Excellente linéarité avec un IP3 élevé (+38 dBm selon les modèles).
- Commutation rapide (jusqu’à 40 ns).
- Consommation réduite adaptée aux systèmes contraints en énergie.
- Plage de température étendue : -40 °C à +85 °C.
Caractéristiques principales :
- Plages de fréquences couvertes : 0,4 à 26,5 GHz (selon le modèle).
- Architecture : filtres passe-bande multiples avec recouvrement en fréquence.
- Nombre de bandes : 4, 5 ou 8 filtres intégrés selon la version.
- Alimentation : +3,3 V à +5 V.
- Format : boîtier QFN 5 mm.
Applications typiques :
- Systèmes de communication RF et hyperfréquences.
- Radars large bande et multibandes.
- Applications militaires et de guerre électronique.
- Équipements de test et mesure RF.
- Systèmes embarqués contraints en taille, poids et puissance (SWaP).
Spécifications et modèles disponibles :
| Référence | Type | Plage de fréquences | Nombre de bandes | Particularités |
|---|
| AM3257 |
Banque de filtres passe-bande |
4 – 20 GHz |
5 + bypass |
Commutation rapide, IP3 élevé |
| AM3227 |
Banque de filtres réglables |
5 – 20 GHz |
8 + bypass |
Granularité fine, linéarité +38 dBm |
| AM3275 |
Banque de filtres réglables |
6 – 18 GHz |
4 + bypass |
Solution compacte SWaP |
| AM3163 |
Banque de filtres numériquement réglables |
2 – 18 GHz |
Sub-octave |
Contrôle numérique |
| AM3186 |
Banque de filtres sous-octave |
6 – 26,5 GHz |
Sub-octave |
Large couverture |
| AM3152 |
Banque de filtres numériquement réglables |
0,4 – 8 GHz |
Sub-octave |
Contrôle numérique |
| AM3153 |
Banque de filtres numériquement réglables |
6 – 26,5 GHz |
Sub-octave |
Large bande avec contrôle numérique |
| AM3025A |
Banque de filtres sous-octave |
0,4 – 6 GHz |
Sub-octave |
Basse fréquence |
