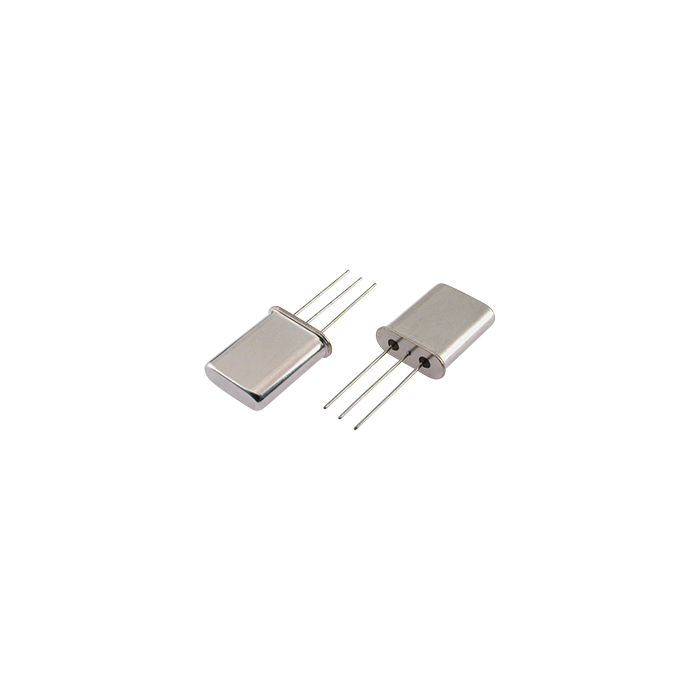

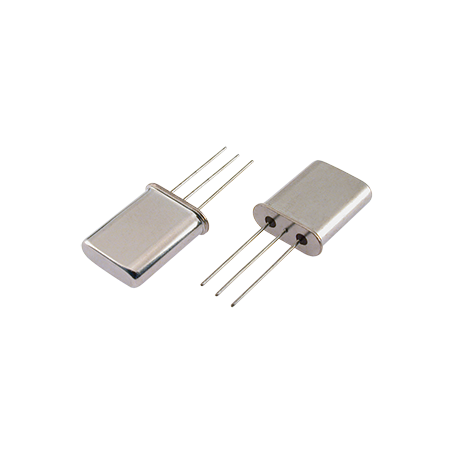

Nouveau Filtre à quartz IF, pass-bande (7,5 - 30 kHz) : série GMCF & GSF Agrandir l'image

Filtre à quartz IF, pass-bande (7,5 - 30 kHz) : série GMCF & GSF | GOLLEDGE

Les familles GMCF (traversant, THT) et GSF (SMD) couvrent les filtres à quartz IF standards aux fréquences centrales 10,7 MHz, 21,4 MHz, 45 MHz, 70 MHz, 90 MHz (et variantes spécifiques), avec des configurations 2, 3, 4, 6 ou 8 pôles et des largeurs de bande typiques de 7,5 à 30 kHz (−3 dB sauf...

Plus de détails

Description

Les familles GMCF (traversant, THT) et GSF (SMD) couvrent les filtres à quartz IF standards aux fréquences centrales 10,7 MHz, 21,4 MHz, 45 MHz, 70 MHz, 90 MHz (et variantes spécifiques), avec des configurations 2, 3, 4, 6 ou 8 pôles et des largeurs de bande typiques de 7,5 à 30 kHz (−3 dB sauf mention contraire). L’offre couvre plusieurs boîtiers THT hermétiques et des boîtiers SMD ultra-compacts adaptés aux conceptions denses.

Avantages :

  • Large granularité : choix de f0, BW et nombre de pôles pour accorder sélectivité/atténuation.
  • Packaging : THT hermétique (GMCF) et SMD miniaturisé (GSF) pour intégration optimale.
  • Références pin-to-pin au sein d’une même famille pour ajuster la bande passante sans changer l’empreinte.

Caractéristiques principales :

  • f0 typiques : 10,7, 21,4, 45, 70, 90 MHz (+ variantes).
  • BW (−3 dB) typiques : 7,5, 12, 15, 20, 30 kHz (une variante 9 kHz en 50 MHz).
  • Configurations : 2, 4, 6, 8 pôles (et 3 pôles sur série GSF-74).

Applications typiques :

  • Étages IF de récepteurs (broadcast, PMR, liaisons radio).
  • Chaînes de mesure RF et équipements de test/filtrage sélectif.
  • Systèmes embarqués exigeant stabilité fréquentielle et footprint maîtrisé.

Spécifications et modèles disponibles :

GMCF-10 – 10,7 MHz (THT) :

Référencef0PôlesBWMontage
10G7A 10,7 2 7,5 THT
10G7B 10,7 4 7,5 THT
10G7C 10,7 6 7,5 THT
10G7D 10,7 8 7,5 THT
10G12A 10,7 2 12 THT
10G12B 10,7 4 12 THT
10G12C 10,7 6 12 THT
10G12D 10,7 8 12 (−6 dB) THT
10G15A 10,7 2 15 THT
10G15B 10,7 4 15 THT
10G15C 10,7 6 15 THT
10G15D 10,7 8 15 (−6 dB) THT
10G20A 10,7 2 20 THT
10G20B 10,7 4 20 THT
10G20C 10,7 6 20 THT
10G20D 10,7 8 20 (−6 dB) THT
10G30A 10,7 2 30 THT
10G30B 10,7 4 30 THT
10G30C 10,7 6 30 THT
10G30D 10,7 8 30 (−6 dB) THT

GMCF-21 – 21,4 MHz (THT) :

Référencef0PôlesBWMontage
21G7A 21,4 2 7,5 THT
21G7B 21,4 4 7,5 THT
21G7C 21,4 6 7,5 THT
21G7D 21,4 8 7,5 THT
21G12A 21,4 2 12 THT
21G12B 21,4 4 12 THT
21G12C 21,4 6 12 THT
21G12D 21,4 8 12 THT
21G15A 21,4 2 15 THT
21G15B 21,4 4 15 THT
21G15C 21,4 6 15 THT
21G15D 21,4 8 15 THT
21G20A 21,4 2 20 THT
21G20B 21,4 4 20 THT
21G20C 21,4 6 20 THT
21G20D 21,4 8 20 THT
21G30A 21,4 2 30 THT
21G30B 21,4 4 30 THT
21G30C 21,4 6 30 THT
21G30D 21,4 8 30 THT

GMCF-45 – 45 MHz (THT) :

Référencef0PôlesBWMontage
45G7A1 45 2 7,5 THT
45G7A3 45 2 7,5 THT
45G7B1 45 4 7,5 THT
45G7B3 45 4 7,5 THT
45G15A1 45 2 15 THT
45G15A3 45 2 15 THT
45G15B1 45 4 15 THT
45G15B3 45 4 15 THT
45G20A1 45 2 20 THT
45G20A3 45 2 20 THT
45G20B1 45 4 20 THT
45G20B3 45 4 20 THT
45G30A1 45 2 30 THT
45G30A3 45 2 30 THT
45G30B1 45 4 30 THT
45G30B3 45 4 30 THT

GMCF-HF – 70 / 90 MHz (THT) :

Référencef0PôlesBWMontage
70G15A 70 2 15 THT
70G15B 70 4 15 THT
70G20A 70 2 20 THT
70G20B 70 4 20 THT
70G30A 70 2 30 THT
70G30B 70 4 30 THT
90G15A 90 2 15 THT
90G15B 90 4 15 THT
90G20A 90 2 20 THT
90G20B 90 4 20 THT
90G30A 90 2 30 THT
90G30B 90 4 30 THT

GSF-61 – 21,4 / 45 MHz (SMD 6,2 × 3,7 × 1,1 mm) :

Référencef0PôlesBWMontage
21S7A 21,4 2 7,5 SMD
21S7B 21,4 4 7,5 SMD
21S12A 21,4 2 12 SMD
21S12B 21,4 4 12 SMD
21S15A 21,4 2 15 SMD
21S15B 21,4 4 15 SMD
21S20A 21,4 2 20 SMD
21S20B 21,4 4 20 SMD
21S30A 21,4 2 30 SMD
21S30B 21,4 4 30 SMD
45S15A 45 2 15 SMD
45S20A 45 2 20 SMD
45S30A 45 2 30 SMD
45S7A 45 2 7,5 SMD

GSF-71 – 21,4 MHz (SMD) :

Référencef0PôlesBWMontage
21S7A 21,4 2 7,5 SMD
21S7B 21,4 4 7,5 SMD
21S12A 21,4 2 12 SMD
21S12B 21,4 4 12 SMD
21S15A 21,4 2 15 SMD
21S15B 21,4 4 15 SMD
21S20A 21,4 2 20 SMD
21S20B 21,4 4 20 SMD
21S30A 21,4 2 30 SMD
21S30B 21,4 4 30 SMD

GSF-72 – 21,4 / 45 MHz (SMD 7,2 × 5,2 × 1,2 mm) :

Référencef0PôlesBWMontage
21S7A 21,4 2 7,5 SMD
21S7B 21,4 4 7,5 SMD
21S12A 21,4 2 12 SMD
21S12B 21,4 4 12 SMD
21S15A 21,4 2 15 SMD
21S15B 21,4 4 15 SMD
21S20A 21,4 2 20 SMD
21S20B 21,4 4 20 SMD
21S30A 21,4 2 30 SMD
21S30B 21,4 4 30 SMD
45S15A 45 2 15 SMD
45S20A 45 2 20 SMD
45S30A 45 2 30 SMD
45S7A 45 2 7,5 SMD

GSF-74 – Séries 3 pôles (SMD 7,2 × 5,2 × 1,5 mm) :

Référencef0PôlesBWMontage
TY0129A 21,4 3 7,5 SMD
TY0131A 21,4 3 12 SMD
TY0135A 21,4 3 15 SMD
TY0136A 21,7 3 7,5 SMD
TY0137A 21,4 3 15 SMD
TY0132A 45,15 3 14 SMD
TY0122A 45 3 7,5 SMD
TY0143A 90 3 20 SMD

GSF-75 – 21,4 / 40,68 / 45 / 50 / 70 MHz (SMD 7,2 × 5,2 × 1,5 mm) :

Référencef0PôlesBWMontage
21R7B 21,4 4 7,5 SMD
21R15B 21,4 4 15 SMD
40R15B-Z 40,68 4 15 SMD
45R12B 45 4 12 SMD
45R15B1 45 4 15 SMD
45R20B 45 4 20 SMD
45R30B 45 4 30 SMD
50R9B 50 4 9 SMD
70R15B 70 4 15 SMD
70R20B 70 4 20 SMD
70R30B 70 4 30 SMD
MP05825 29,255 ±7,5 SMD
