Description

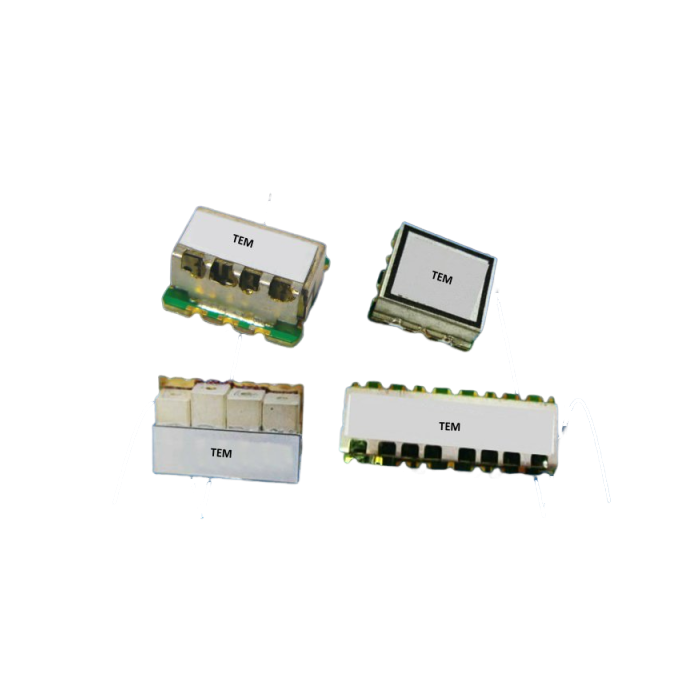

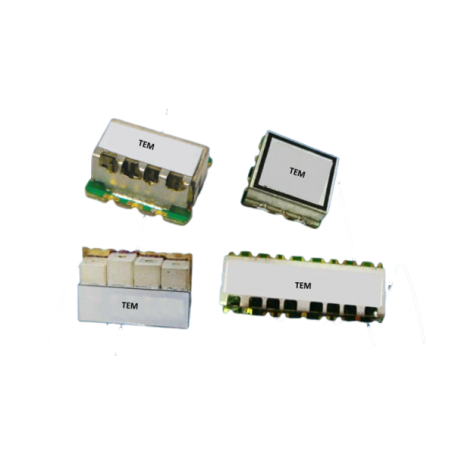

La série TDRF regroupe des filtres passe-bande diélectriques (DR Filters) au format SMD couvrant un large spectre d’applications de 400 MHz à 6 GHz. Grâce au résonateur céramique, ces filtres offrent une très bonne stabilité fréquentielle, une faible perte d’insertion et une suppression hors-bande élevée dans un encombrement réduit, idéal pour les modules RF compacts, petites stations de base, équipements de communication, IoT et instruments de test.
Avantages :
- Format SMD compact : intégration directe sur PCB pour modules et équipements embarqués.
- Faible IL & ripple maîtrisé : IL typique jusqu’à 0,4–0,7 dB et ripple bas selon la référence.
- Forte suppression hors-bande : jusqu’à 65 dB sur les fenêtres critiques, pour une excellente pureté spectrale.
- Adaptation soignée : VSWR typique ≤ 1.5:1 ou RL jusqu’à 20 dB suivant modèle.
- Puissance admissible : versions jusqu’à 10 W (selon référence), adaptées aux front-ends compacts.
Caractéristiques principales :
- Technologie : filtre passe-bande à résonateur diélectrique (DR) – encapsulage SMD.
- Plage de fréquences : typ. 400 MHz à 6 GHz (voir modèles ci-dessous).
- Bandes passantes : de 10 MHz à 300 MHz selon la référence.
- Suppression hors-bande : jusqu’à 65 dB (fenêtres précisées par modèle).
- Adaptation : VSWR ≤ 1.5:1 typique / RL jusqu’à 20 dB.
- Puissance : typ. 1 à 10 W suivant la référence.
- Impédance : 50 Ω (versions 75 Ω possibles au portefeuille).
Applications typiques :
- Modules RF sans fil et petites stations de base.
- IoT, équipements de communication, récepteurs large bande.
- RADAR, SatCom, systèmes à exigences de stabilité et compacité.
Pourquoi choisir ce produit :
- Intégration SMD compacte : format CMS optimisé pour les modules RF et cartes denses, sans connectique coaxiale.
- Performances passband maîtrisées : IL dès 0,4–0,7 dB sur plusieurs références, ripple bas (≈ 0,2–0,4 dB) et VSWR typ. 1.4:1 à 1.5:1 (jusqu’à RL 20 dB selon modèle).
- Suppression hors-bande élevée : fenêtres d’atténuation jusqu’à 65 dB pour garantir la pureté spectrale et limiter les interférences adjacentes.
- Large couverture fréquentielle : références de 400 MHz à 6 GHz avec largeurs de bande 10–300 MHz selon les besoins de sélectivité.
- Marge de puissance adaptée : jusqu’à 10 W sur certaines références pour des front-ends compacts exigeants.
- Compatibilité d’impédance : déclinaisons 50/75 Ω pour s’adapter aux architectures système.
- Disponibilité industrielle : modèles standard déjà qualifiés, mise en production rapide (cycle court) pour accélérer les projets.
- Test & mesure : front-ends compacts pour instruments RF.
Spécifications et modèles disponibles :
| Reference | Filter Type | Center Frequency (MHz) | Passband (MHz) | Bandwidth (MHz) | IL (dB) | Ripple (dB) | RL/VSWR (dB) | Attenuation Value (dB) | Power (W) | Connect Method |
|---|
| TDRF689B53XW |
SMD BPF |
689 |
663–716 |
53 |
4.0 |
3.0 |
7 |
20 dB min @ 657.5 MHz; 22 dB min @ 722.0 MHz; 65 dB min @ 776–787 MHz |
2 |
SMD |
| TDRF1221B113XW |
SMD BPF |
1221.65 |
1165–1278.3 |
113 |
0.7 |
0.3 |
1.5:1 |
40 dB min @ 1610.18–1674.64 MHz; 30 dB min @ 2483.59–2499.91 MHz; 40 dB min @ 1559.05–1591.79 MHz |
3 |
SMD |
| TDRF1268B24XW |
SMD BPF |
1268 |
559–1591 |
24 |
0.4 |
0.2 |
1.4:1 |
40 dB min @ 1611–1621 MHz; 27 dB min @ 2487–2497 MHz |
2 |
SMD |
| TDRF1575B32XW |
SMD BPF |
1575.42 |
559–1591 |
32 |
0.7 |
0.3 |
1.4:1 |
40 dB min @ 2483.59–2499.91 MHz; 40 dB min @ 1196.91–1217.37 MHz; 40 dB min @ 1258.29–1278.75 MHz; 40 dB min @ 1165.77–1186.23 MHz |
3 |
SMD |
| TDRF1616B10XW |
SMD BPF |
1616 |
1611–1621 |
10 |
0.6 |
0.2 |
1.5:1 |
40 dB min @ 1256–1280 MHz; 40 dB min @ 2487–2497 MHz |
10 |
SMD |
| TDRF1642B64XW |
SMD BPF |
1642.41 |
1610–1674 |
64 |
0.7 |
0.3 |
1.5:1 |
40 dB min @ 2483.59–2499.91 MHz; 30 dB min @ 1196.91–1217.37 MHz; 40 dB min @ 1258.29–1278.75 MHz; 40 dB min @ 1165.77–1186.23 MHz |
3 |
SMD |
| TDRF2491P75B17XW |
SMD BPF |
2491.75 |
2483–2500 |
16 |
0.6 |
0.4 |
1.5:1 |
55 dB min @ 824–894 MHz; 45 dB min @ 1610–1626.5 MHz; 20 dB min @ 3222–3253 MHz; 28 dB min @ 4830–4897.5 MHz |
1 |
SMD |
| TDRF1232B136XW |
SMD BPF |
1232 |
1164–1300 |
136 |
1.3 |
1.0 |
1.5:1 |
8 dB min @ fo±1132; 5 dB min @ fo±1332; 34 dB min @ fo±1032; 40 dB min @ fo±1432 |
1 |
SMD |
| TDRF1567P5B95-RXW |
SMD BPF |
1567.5 |
1520–1615 |
95 |
0.7 |
0.4 |
1.5:1 |
6 dB min @ fo±1467.5; 4 dB min @ fo±1667.5; 30 dB min @ fo±1367.5; 18 dB min @ fo±1767.5 |
1 |
SMD |
| TDRF1567P5B95-SXW |
SMD BPF |
1567.5 |
1520–1615 |
95 |
1.6 |
1.0 |
1.5:1 |
25 dB min @ fo±1467.5; 25 dB min @ fo±1667.5; 44 dB min @ fo±1367.5; 55 dB min @ fo±1767.5 |
1 |
SMD |
| TDRF2491P75B16XW |
SMD BPF |
2491.75 |
1483–2500 |
16.5 |
0.7 |
0.4 |
1.6:1 |
40 dB min @ 1610.68–1620.88 MHz |
2 |
SMD |
| TDRF2595B160XW |
SMD BPF |
2595 |
2515–2675 |
160 |
1.9 |
2.8 |
15 |
58 dB min @ 2300–2400 MHz; 50 dB min @ 2400–2473 MHz; 30 dB min @ 2725–3800 MHz; 25 dB min @ 3800–4200 MHz |
3 |
SMD |
| TDRF3450B300XW |
SMD BPF |
3450 |
3300–3600 |
300 |
1.5 |
1.8 |
1.2:1 |
65 dB min @ 1710–2690 MHz; 30 dB min @ 2690–3000 MHz; 30 dB min @ 3700–4200 MHz; 50 dB min @ 4200–5000 MHz |
1 |
SMD |
