Description

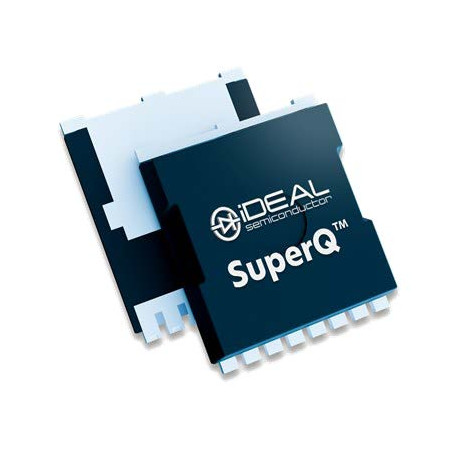

Le iS15M2R5S1T est un MOSFET N-Channel 150V basé sur la technologie SuperQ™, conçu pour les applications de puissance exigeantes nécessitant faibles pertes de conduction et de commutation. Intégré dans un boîtier TOLL robuste, il offre une excellente dissipation thermique et une forte capacité en courant.
Optimisé pour les entraînements moteurs et les systèmes de coupure batterie, il combine RDS(on) ultra-faible, charge de commutation réduite (QSW) et forte tenue aux courts-circuits (SCWC).
Avantages
- RDS(on) maximum de 2,5 mΩ pour minimiser les pertes en conduction
- Capacité de courant élevée jusqu’à 233 A
- Faible charge de grille (Qg 123 nC) pour une commutation efficace
- Faible énergie stockée EOSS (2,6 µJ) réduisant les pertes dynamiques
- Température de jonction jusqu’à 175°C
- 100% UIS tested en production
- Boîtier TOLL adapté aux applications haute densité de puissance
Caractéristiques principales
- Tension Drain-Source (VDS) : 150 V
- Courant continu (ID) : 233 A (TC = 25°C)
- RDS(on) max : 2,5 mΩ @ VGS = 10 V
- Charge totale de grille (Qg) : 123 nC
- Charge de commutation (QSW) : 8,9 nC
- Énergie capacitive (EOSS) : 2,6 µJ
- Résistance thermique RθJC : 0,48 °C/W
- Boîtier : TOLL
- Plage de température : -55°C à +175°C
Applications typiques
- Commande moteur haute efficacité
- Battery disconnect switch
- Alimentations à découpage primaire et secondaire
- Systèmes de conversion d’énergie
- Applications industrielles à forte densité de puissance
Pourquoi choisir le MOSFET de puissance 150V 2,5 mΩ TOLL – iS15M2R5S1T
Le iS15M2R5S1T permet de concevoir des systèmes plus compacts et plus efficaces grâce à sa résistance à l’état passant extrêmement faible et ses performances de commutation optimisées. Sa capacité à fonctionner jusqu’à 175°C et sa robustesse face aux contraintes électriques en font un composant idéal pour les environnements industriels exigeants.
Son boîtier TOLL favorise une excellente gestion thermique, garantissant fiabilité et longévité dans les applications de puissance critique.
