Description

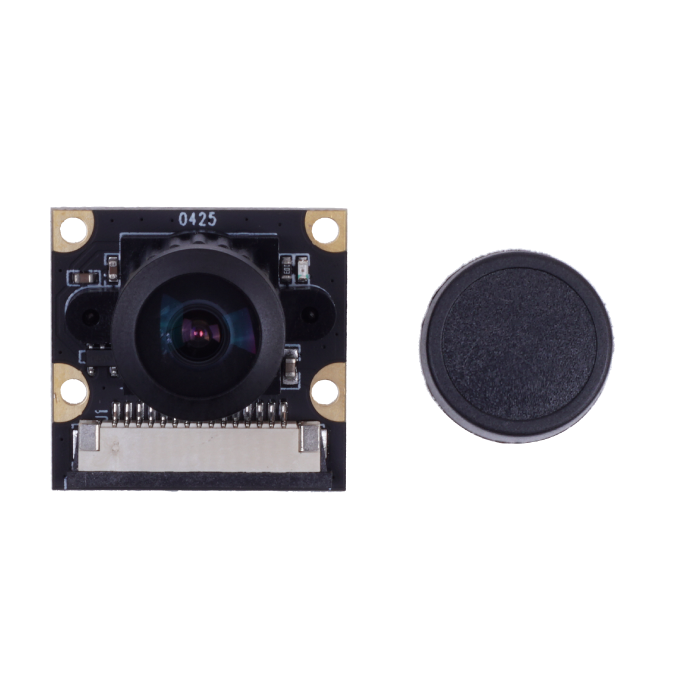

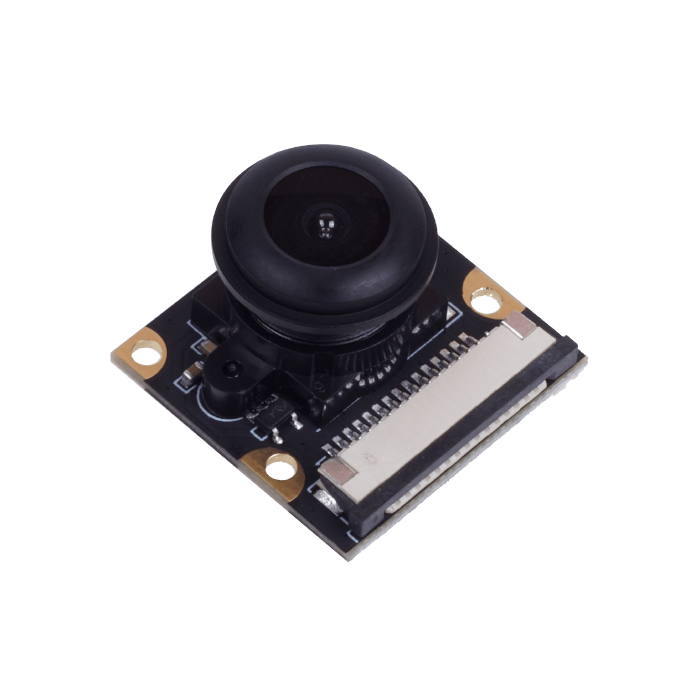

La IMX219-130 est un module caméra de 8 mégapixels équipé d’un capteur d’image Sony IMX219. Elle permet d’acquérir des images d’une résolution maximale de 3280 × 2464 pixels.
Grâce à son champ de vision diagonal de 130°, cette caméra permet de couvrir une zone étendue dans chaque image. Elle est compatible avec les plateformes NVIDIA Jetson Nano et NVIDIA Jetson Xavier NX.

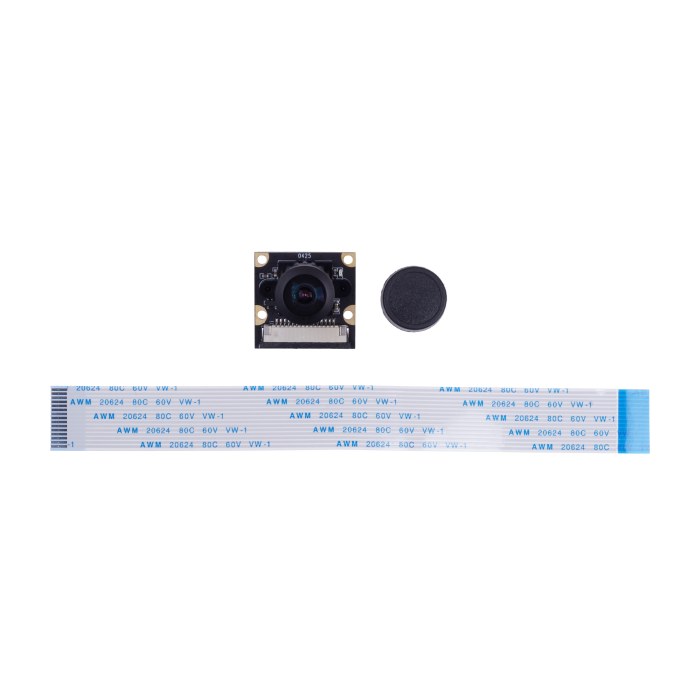

Le module est fourni avec un câble souple de 150 mm pour son raccordement.
Avantages
- Résolution de 8 mégapixels pour l’acquisition d’images détaillées
- Champ de vision diagonal de 130° permettant de couvrir une zone étendue
- Capteur Sony IMX219
- Objectif à mise au point fixe ne nécessitant aucun réglage mécanique
- Cadence maximale de 30 images par seconde en résolution QSXGA
- Format compact de 25 × 24 × 14 ± 0,5 mm
- Compatibilité avec NVIDIA Jetson Nano et Xavier NX
- Plage de température de fonctionnement de -20 à 70 °C
Caractéristiques principales
- Capteur photosensible : Sony IMX219
- Résolution : 3280 × 2464 pixels
- Nombre de pixels : 8 mégapixels
- Technologie du capteur : CMOS 1/4 pouce
- Dimensions des pixels : 1,12 × 1,12 µm
- Champ de vision diagonal : 130°
- Ouverture : F/1,8
- Distance focale : 1,88 mm
- Distance focale effective : 1,85 mm
- Distance focale arrière optique : 1,95 mm
- Construction de l’objectif : quatre éléments avec filtre infrarouge
- Mise au point : fixe
- Distance de l’objet : de 30 cm à l’infini
- Distorsion : inférieure à 7,6 %
- Cadence maximale : 30 images par seconde en QSXGA
- Formats de sortie : données brutes RVB sur 8 ou 10 bits
- Rapport signal sur bruit : 39 dB
- Dynamique : 69 dB
- Sensibilité : 600 mV/lux-seconde
- Éclairement relatif du capteur : 70 %
- Filtre infrarouge : 650 ± 10 nm
- Interface : MIPI 15 broches au pas de 1,0 mm
- Alimentation : 3,3 V par la broche 15
- Température de fonctionnement : de -20 à 70 °C
- Plage de température pour une image stable : de 0 à 50 °C
- Dimensions de l’objectif : 6,5 × 6,5 mm

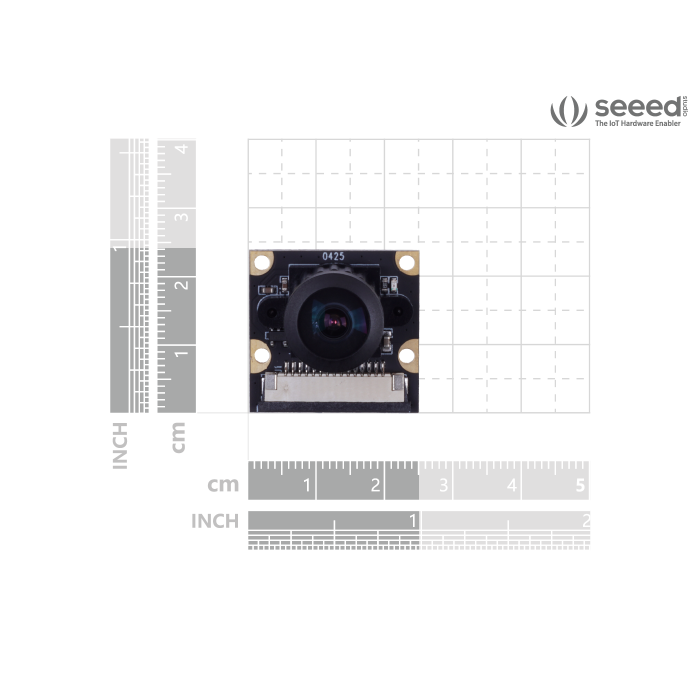

- Dimensions du module : 25 × 24 × 14 ± 0,5 mm
- Technique d’assemblage : montage en surface
Applications typiques
- Acquisition d’images haute définition avec une plateforme NVIDIA Jetson Nano
- Acquisition d’images haute définition avec une plateforme NVIDIA Jetson Xavier NX
- Captation d’images grand-angle nécessitant une couverture visuelle étendue
- Prototypes et systèmes embarqués de traitement d’images basés sur les plateformes compatibles indiquées
Pourquoi choisir le module caméra 8 mégapixels à champ de vision de 130° : IMX219-130
La caméra IMX219-130 associe une résolution de 3280 × 2464 pixels, un champ de vision diagonal de 130° et un format compact adapté à l’intégration dans des systèmes embarqués.
Son capteur Sony IMX219, son interface MIPI et sa compatibilité avec les plateformes NVIDIA Jetson Nano et Xavier NX permettent de l’utiliser pour des projets nécessitant une acquisition d’images détaillées et une couverture visuelle étendue.
