Description

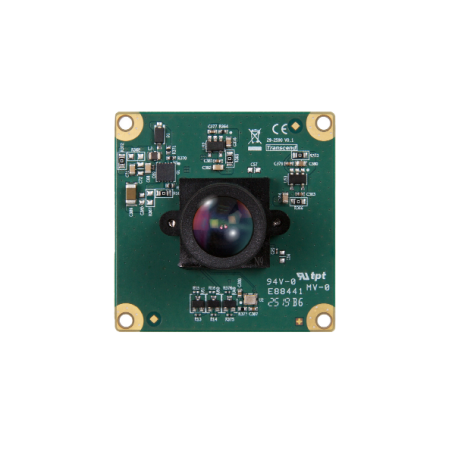

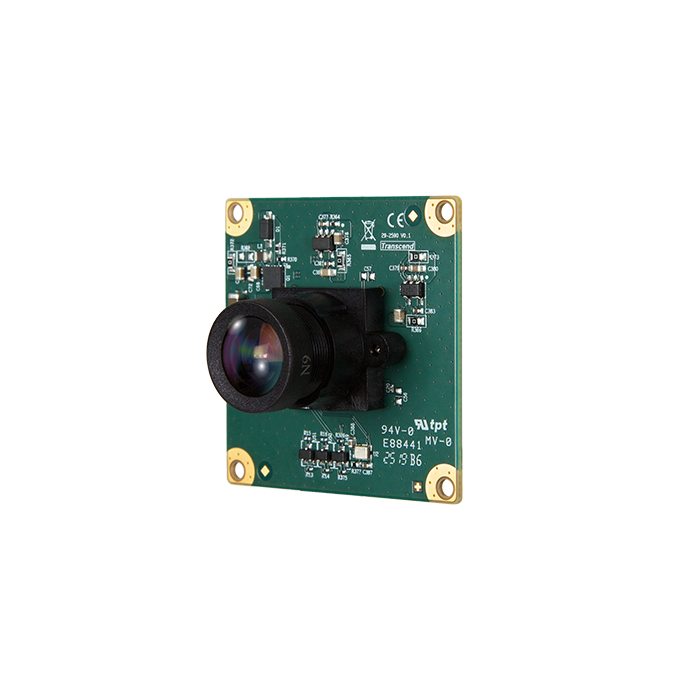

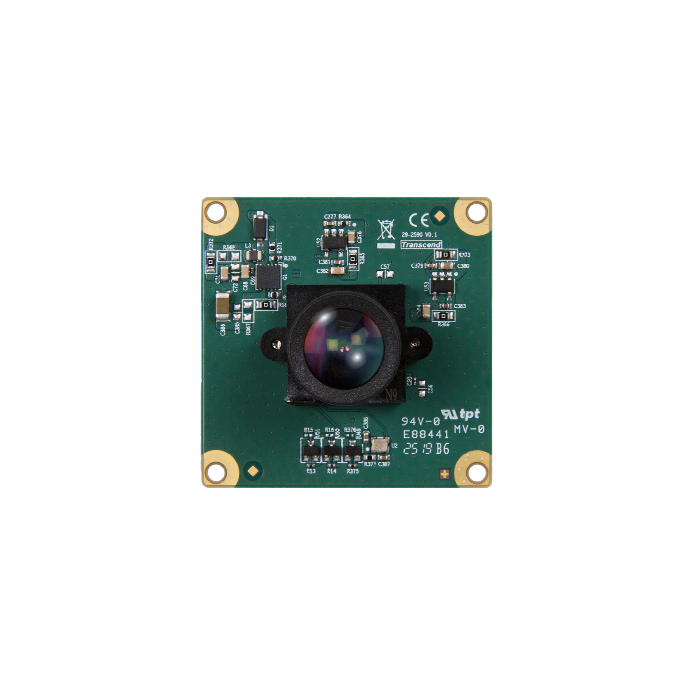

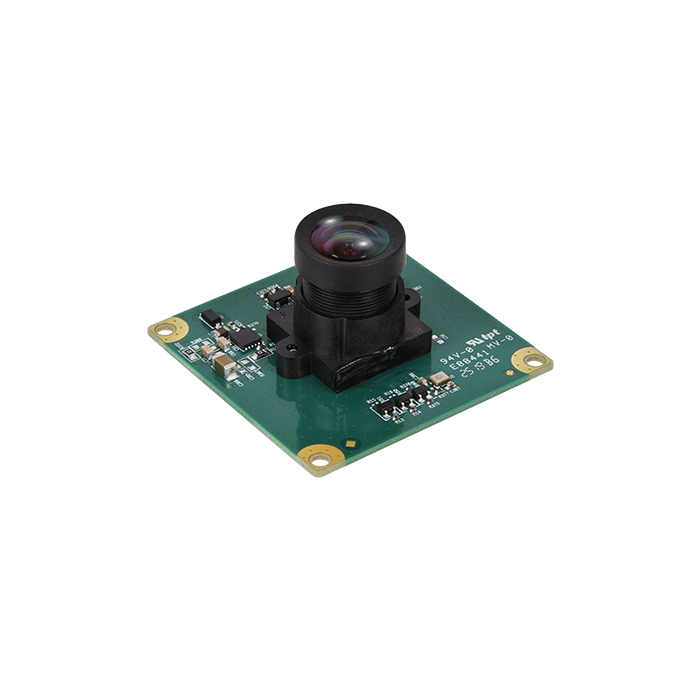

Le ECM300M22 est un module caméra embarquée de 5 mégapixels équipé d’un capteur CMOS Sony IMX675 intégrant la technologie d’imagerie STARVIS 2. Il fournit des images d’une résolution active de 2592 × 1944 pixels, avec une cadence maximale de 60 images par seconde en pleine résolution.
La technologie STARVIS 2, associée au rétroéclairage du capteur et à l’amélioration de la sensibilité dans le proche infrarouge, permet d’obtenir des images détaillées et à faible bruit dans des conditions de faible luminosité. La fonction HDR contribue à préserver la lisibilité des scènes présentant de forts écarts de contraste.
Le module utilise une interface MIPI CSI-2 avec un connecteur à 22 broches. Il est fourni avec un câble souple MIPI CSI-2 afin de faciliter son intégration dans des plateformes embarquées.
Avantages
- Résolution de 5 mégapixels avec 2592 × 1944 pixels actifs
- Capteur Sony IMX675 avec technologie STARVIS 2
- Fonction HDR intégrée pour les scènes à fort contraste
- Sensibilité améliorée dans le proche infrarouge
- Cadence maximale de 60 images par seconde en pleine résolution
- Interface MIPI CSI-2 avec connecteur à 22 broches
- Faible consommation électrique d’environ 0,55 W en fonctionnement
- Plage de température de fonctionnement de -30 à 70 °C
- Paramètres d’image personnalisables dans le pilote
- Outils de traitement du signal d’image pour ajuster les paramètres d’acquisition
Caractéristiques principales
- Référence : TS-ECM300M22
- Capteur CMOS : Sony IMX675
- Technologie d’imagerie : STARVIS 2
- Résolution active : 2592 × 1944 pixels
- Nombre de pixels : 5 mégapixels
- Dimensions des pixels : 2 × 2 µm
- Format optique : 1/2,8 pouce
- Type d’éclairement : rétroéclairage
- Résolution du convertisseur analogique-numérique : 12 bits
- Type d’obturateur : obturateur déroulant
- Chromaticité : couleur
- Champs de vision disponibles : 140°, 117° ou 90°
- Cadence maximale : 60 images par seconde en pleine résolution
- Fonction HDR : intégrée
- Sensibilité : améliorée dans le proche infrarouge
- Interface : MIPI CSI-2
- Connecteur : 22 broches
- Tension de fonctionnement : 3,3 V
- Consommation en fonctionnement : 0,55 W
- Température de fonctionnement : de -30 à 70 °C
- Température de stockage : de -40 à 85 °C
- Dimensions : 38 × 38 × 19,92 mm
- Garantie : garantie limitée de trois ans
Applications typiques
- Informatique en périphérie intégrant des fonctions d’intelligence artificielle
- Inspection industrielle
- Robotique
- Solutions de vision embarquée
- Acquisition d’images en environnement faiblement éclairé
- Applications assistées par un éclairage proche infrarouge
Pourquoi choisir le module caméra embarquée 5 mégapixels HDR et proche infrarouge : ECM300M22
Le ECM300M22 associe un capteur Sony IMX675, une résolution de 5 mégapixels, une cadence maximale de 60 images par seconde et un champ de vision pouvant atteindre 140°. Sa technologie STARVIS 2 et sa sensibilité améliorée dans le proche infrarouge répondent aux besoins d’acquisition d’images dans des conditions lumineuses difficiles.
Sa fonction HDR, son interface MIPI CSI-2 et sa faible consommation d’environ 0,55 W facilitent son intégration dans des systèmes embarqués nécessitant une acquisition d’images stable et détaillée.
ES France accompagne les équipes techniques dans le choix des modules caméra, l’analyse des interfaces, la prise en compte des contraintes thermiques et électriques ainsi que l’intégration de solutions de vision dans les architectures embarquées.
