Description

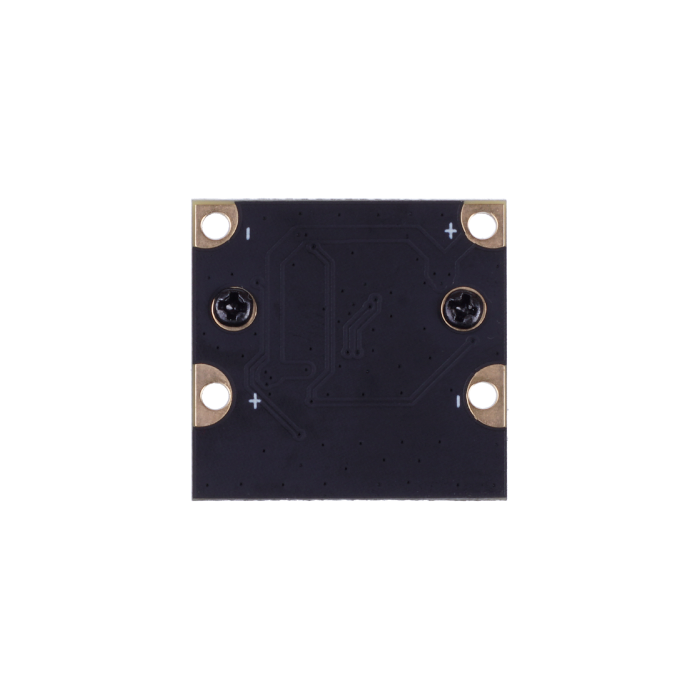

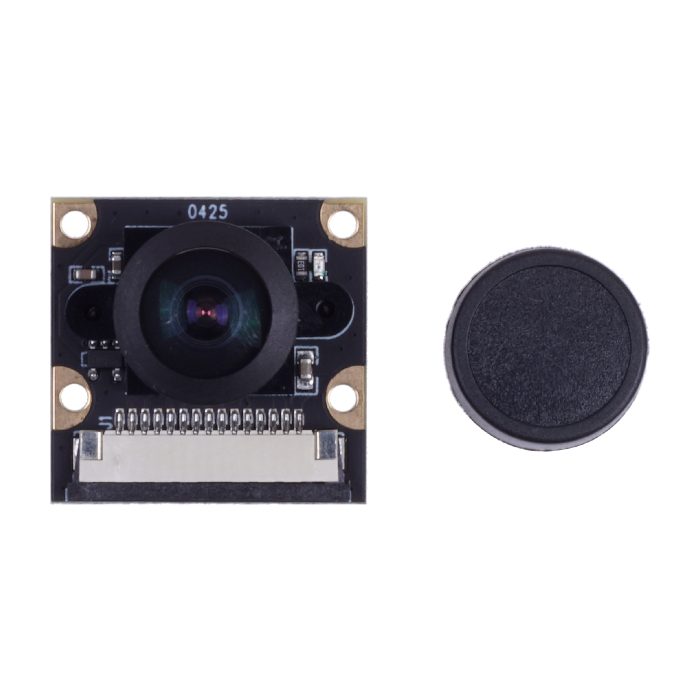

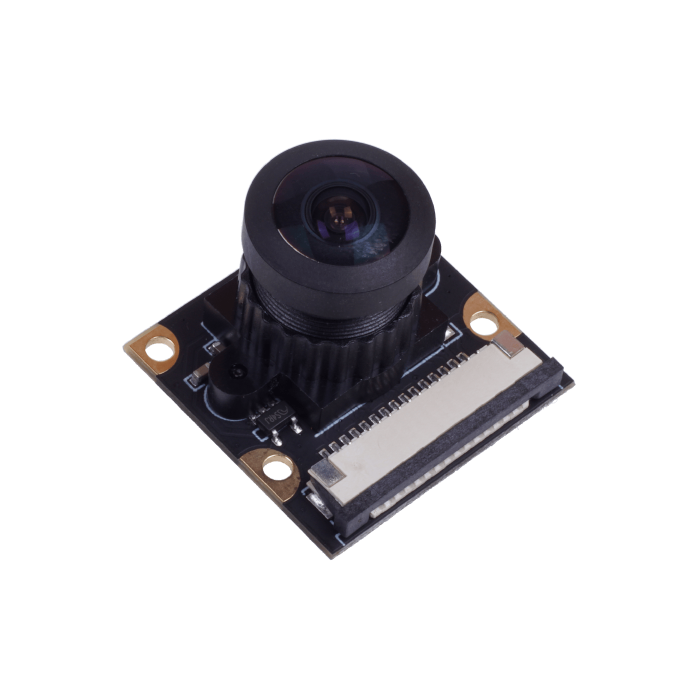

La IMX219-160 est un module caméra de 8 mégapixels équipé d’un capteur d’image Sony IMX219. Elle permet d’acquérir des images avec une résolution maximale de 3280 × 2464 pixels.
Son champ de vision diagonal de 160° permet de couvrir une zone étendue. Ce module caméra est compatible avec les plateformes NVIDIA Jetson Nano et NVIDIA Jetson Xavier NX.

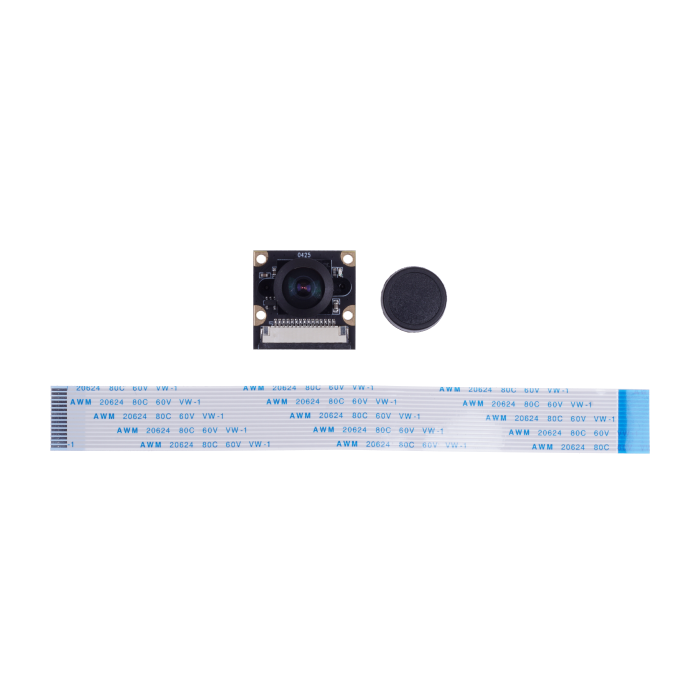

La caméra est fournie avec un câble souple de 150 mm destiné à son raccordement.
Avantages
- Résolution de 8 mégapixels pour l’acquisition d’images détaillées
- Champ de vision diagonal de 160° pour une large couverture visuelle
- Capteur Sony IMX219
- Objectif à mise au point fixe
- Cadence maximale de 30 images par seconde en résolution QSXGA

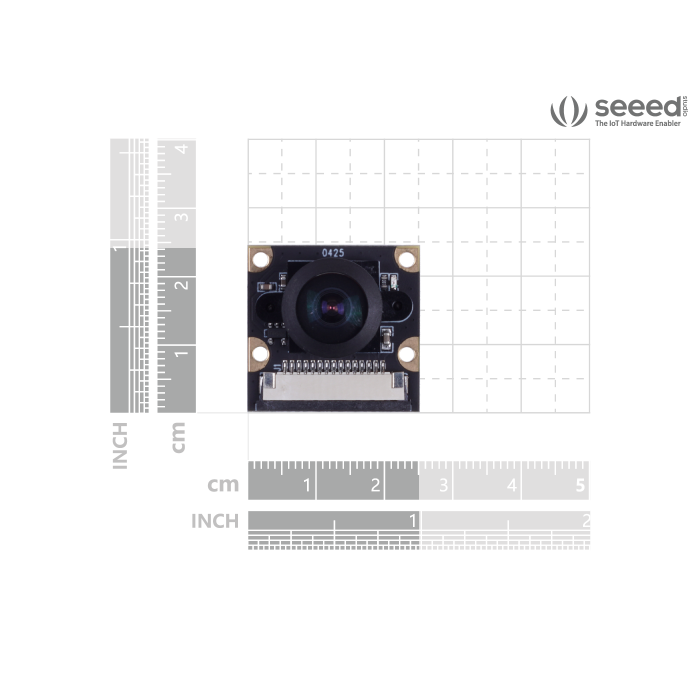

- Format compact de 25 × 24 × 17,7 ± 0,5 mm
- Compatibilité avec NVIDIA Jetson Nano et Xavier NX
- Température de fonctionnement comprise entre -20 et 70 °C
Caractéristiques principales
- Capteur photosensible : Sony IMX219
- Résolution : 3280 × 2464 pixels
- Nombre de pixels : 8 mégapixels
- Format du capteur CMOS : 1/4 pouce
- Dimensions des pixels : 1,12 × 1,12 µm
- Champ de vision diagonal : 160°
- Ouverture : F/2,35
- Distance focale : 3,15 mm
- Distance focale effective : 3,15 mm
- Distance focale arrière optique : 3,15 mm
- Construction de l’objectif : six éléments en verre avec filtre infrarouge
- Mise au point : fixe
- Distance de l’objet : de 30 cm à l’infini
- Distorsion : inférieure à 14,3 %
- Cadence maximale : 30 images par seconde en QSXGA
- Formats de sortie : données brutes RVB sur 8 ou 10 bits
- Rapport signal sur bruit : 39 dB
- Dynamique : 69 dB
- Sensibilité : 600 mV/lux-seconde
- Éclairement relatif du capteur : 70 %
- Filtre infrarouge : 650 ± 10 nm
- Interface : MIPI 15 broches au pas de 1,0 mm
- Alimentation : 3,3 V par la broche 15
- Température de fonctionnement : de -20 à 70 °C
- Plage de température pour une image stable : de 0 à 50 °C
- Dimensions de l’objectif : 6,5 × 6,5 mm
- Dimensions du module : 25 × 24 × 17,7 ± 0,5 mm
- Technique d’assemblage : montage en surface
Applications typiques
- Acquisition d’images grand-angle avec une plateforme NVIDIA Jetson Nano
- Acquisition d’images grand-angle avec une plateforme NVIDIA Jetson Xavier NX
- Systèmes embarqués de traitement d’images nécessitant une large couverture visuelle
- Prototypes de vision embarquée basés sur les plateformes compatibles indiquées
Pourquoi choisir le module caméra 8 mégapixels à champ de vision de 160° : IMX219-160
Le module caméra IMX219-160 associe une résolution de 3280 × 2464 pixels à un champ de vision diagonal de 160°. Il permet ainsi de couvrir une zone étendue tout en conservant une définition de 8 mégapixels.
Son capteur Sony IMX219, son interface MIPI et sa compatibilité avec les plateformes NVIDIA Jetson Nano et Xavier NX facilitent son intégration dans des systèmes embarqués d’acquisition et de traitement d’images.
ES France accompagne les équipes techniques dans le choix des modules caméra, l’analyse des contraintes d’intégration et l’identification des solutions adaptées aux projets de vision embarquée.
