Description

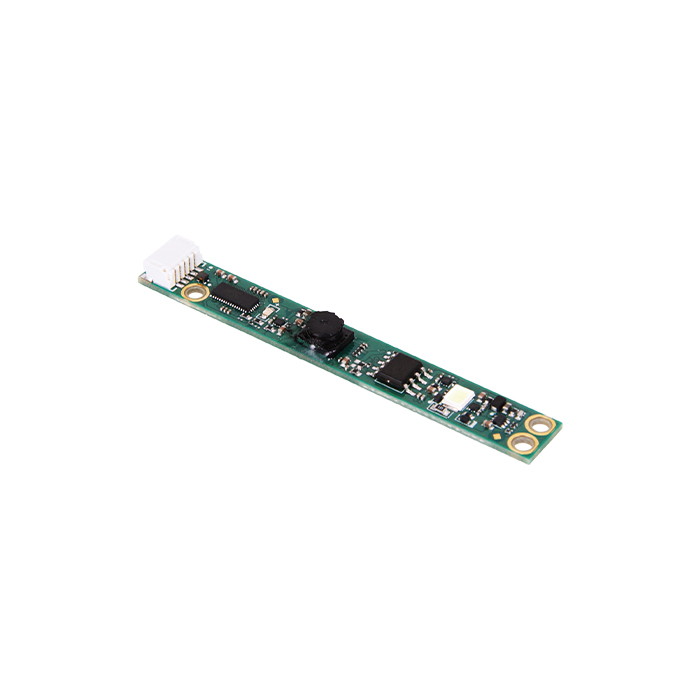

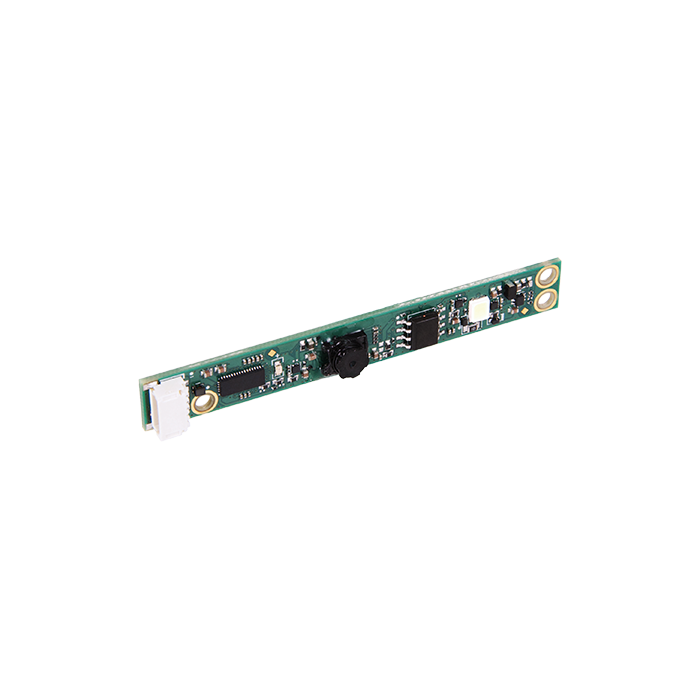

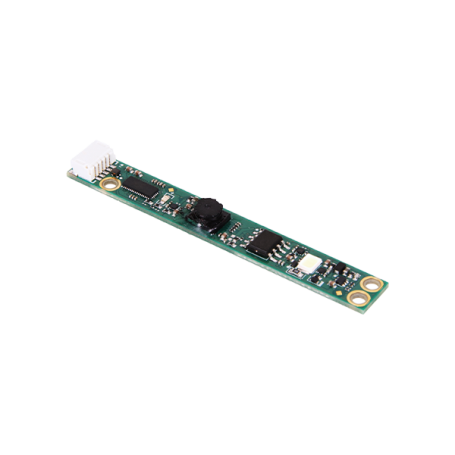

Le ECM310U2M est un module caméra embarquée USB de 5 mégapixels équipé d’un capteur CMOS GalaxyCore GC05A2. Il permet d’acquérir des images d’une résolution active de 2592 × 1944 pixels, avec une cadence maximale de 60 images par seconde en pleine résolution.
Le module utilise une interface USB 2.0 avec un connecteur à cinq broches. Sa prise en charge du protocole UVC permet un fonctionnement prêt à l’emploi avec la plupart des systèmes d’exploitation courants, sans installation supplémentaire de pilote.
Grâce à son format compact de 60 × 8 × 4,02 mm, le ECM310U2M peut être intégré dans différentes plateformes embarquées et différents équipements d’informatique en périphérie. Il est fourni avec un câble USB à cinq broches.
Avantages
- Résolution de 5 mégapixels avec 2592 × 1944 pixels actifs
- Cadence maximale de 60 images par seconde en pleine résolution
- Interface USB 2.0 facilitant l’intégration dans les systèmes embarqués
- Compatibilité avec le protocole UVC
- Fonctionnement prêt à l’emploi avec la plupart des systèmes d’exploitation courants
- Aucune installation supplémentaire de pilote requise pour les systèmes compatibles
- Format compact et léger adapté aux équipements à espace limité
- Processeur de traitement du signal d’image intégré pour l’optimisation automatique des paramètres
- Paramètres d’image personnalisables dans le pilote
- Plage de température de fonctionnement de -20 à 70 °C
Caractéristiques principales
- Référence : TS-ECM310U2M
- Capteur CMOS : GalaxyCore GC05A2
- Résolution active : 2592 × 1944 pixels
- Nombre de pixels : 5 mégapixels
- Dimensions des pixels : 1,12 × 1,12 µm
- Format optique : 1/5 pouce
- Type d’éclairement : rétroéclairage
- Résolution du convertisseur analogique-numérique : 10 bits
- Type d’obturateur : obturateur déroulant
- Chromaticité : couleur
- Champs de vision disponibles : 86°, 73° ou 58°
- Cadence maximale : 60 images par seconde en pleine résolution
- Interface : USB 2.0
- Protocole pris en charge : UVC
- Connecteur : cinq broches
- Tension de fonctionnement : 5 V
- Consommation en fonctionnement : 1,1 W
- Température de fonctionnement : de -20 à 70 °C
- Température de stockage : de -40 à 85 °C
- Humidité : de 5 à 95 %
- Dimensions : 60 × 8 × 4,02 mm
- Garantie : garantie limitée de trois ans
Applications typiques
- Tablettes industrielles
- Systèmes de point de vente
- Machines de jeu
- Plateformes embarquées équipées d’une interface USB
- Équipements d’informatique en périphérie
- Systèmes nécessitant un module caméra compact et prêt à l’emploi
Pourquoi choisir le module caméra USB 5 mégapixels à compatibilité UVC : ECM310U2M
Le ECM310U2M associe une résolution de 5 mégapixels, une cadence maximale de 60 images par seconde et une interface USB 2.0 compatible avec le protocole UVC. Cette combinaison simplifie son intégration dans les plateformes embarquées et les équipements utilisant une liaison USB.
Son format particulièrement compact, son câble USB à cinq broches et son processeur de traitement du signal d’image intégré répondent aux besoins des systèmes nécessitant une acquisition d’images détaillée avec un encombrement réduit.
ES France accompagne les équipes techniques dans le choix des modules caméra embarqués, l’analyse des interfaces, la prise en compte des contraintes mécaniques et thermiques ainsi que l’intégration de solutions de vision dans les équipements industriels.
