Description

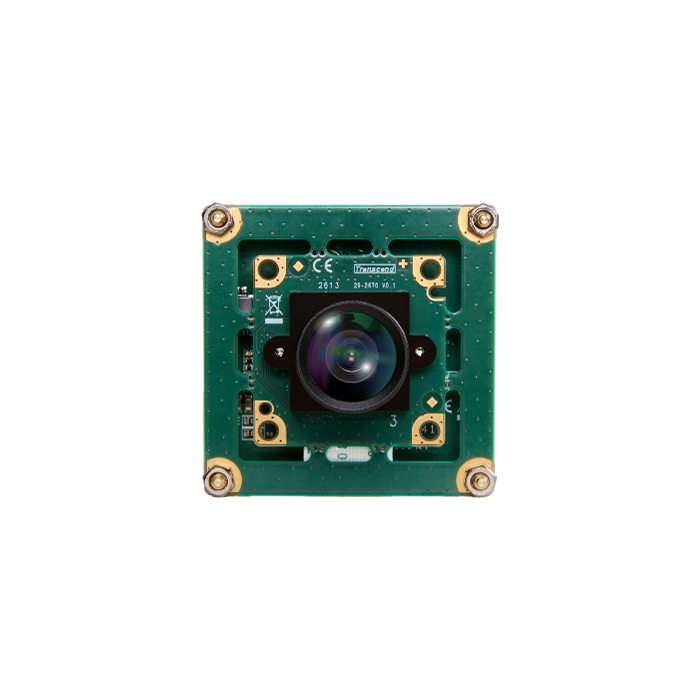

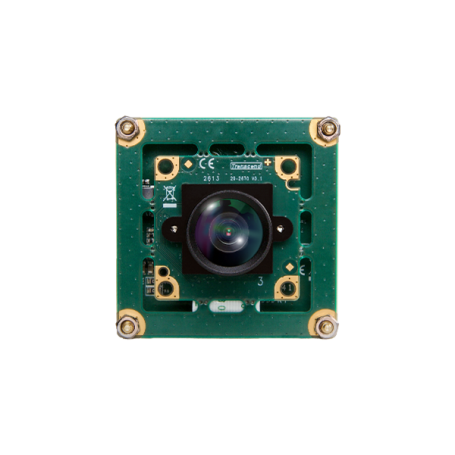

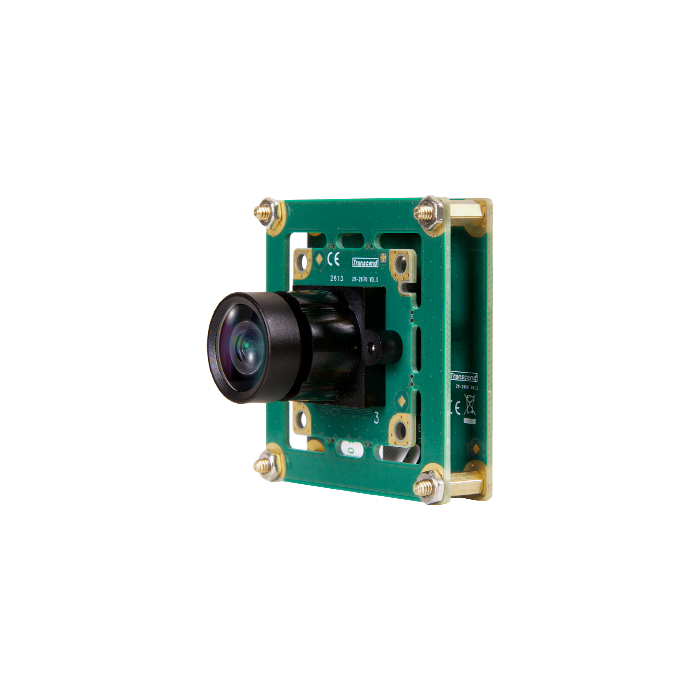

Le ECM400G2F est un module caméra embarquée industriel de 8 mégapixels équipé d’un capteur CMOS Sony IMX415 intégrant la technologie d’imagerie STARVIS. Il fournit des images d’une résolution active de 3864 × 2176 pixels, avec une cadence maximale de 60 images par seconde en pleine résolution.
Le module intègre une fonction HDR et une amélioration de la sensibilité dans le proche infrarouge. Il est ainsi conçu pour produire des images détaillées et à faible bruit dans des environnements faiblement éclairés ou présentant de forts écarts de contraste.
Le ECM400G2F utilise une interface GMSL2 et un connecteur industriel Fakra. Il prend en charge une bande passante pouvant atteindre 6 Gbit/s et une transmission sur câble coaxial jusqu’à 15 mètres. La fonction Power over Coax permet de transmettre la vidéo, les commandes et l’alimentation au moyen d’un seul câble coaxial.
Avantages
- Résolution de 8 mégapixels avec 3864 × 2176 pixels actifs
- Capteur Sony IMX415 avec technologie STARVIS
- Résolution 4K pour l’acquisition d’images détaillées
- Fonction HDR intégrée pour les scènes à fort contraste
- Sensibilité améliorée dans le proche infrarouge
- Cadence maximale de 60 images par seconde en pleine résolution
- Interface GMSL2 avec bande passante pouvant atteindre 6 Gbit/s
- Transmission sur câble coaxial jusqu’à 15 mètres
- Power over Coax pour regrouper la vidéo, les commandes et l’alimentation
- Connecteur industriel Fakra
- Commande à distance par bus I²C
- Plage de température de fonctionnement de -30 à 70 °C
- Paramètres d’image personnalisables dans le pilote
- Outils de traitement du signal d’image pour ajuster les paramètres d’acquisition
Caractéristiques principales
- Référence : TS-ECM400G2F
- Capteur CMOS : Sony IMX415
- Technologie d’imagerie : STARVIS
- Résolution active : 3864 × 2176 pixels
- Nombre de pixels : 8 mégapixels
- Dimensions des pixels : 1,45 × 1,45 µm
- Format optique : 1/2,8 pouce
- Type d’éclairement : rétroéclairage
- Résolution du convertisseur analogique-numérique : 12 ou 10 bits
- Type d’obturateur : obturateur déroulant
- Chromaticité : couleur
- Champs de vision disponibles : 140°, 121° ou 68°
- Cadence maximale : 60 images par seconde en pleine résolution
- Fonction HDR : intégrée
- Sensibilité : améliorée dans le proche infrarouge
- Interface de transmission : GMSL2
- Connecteur : Fakra
- Bande passante maximale : 6 Gbit/s
- Distance de transmission maximale indiquée : 15 mètres sur câble coaxial
- Alimentation et transmission : Power over Coax
- Commande à distance : bus I²C
- Tension de fonctionnement : 12 V
- Consommation en fonctionnement : 1,4 W
- Température de fonctionnement : de -30 à 70 °C
- Température de stockage : de -40 à 85 °C
- Humidité : de 5 à 95 %
- Dimensions : 38 × 38 × 39,78 mm
- Garantie : garantie limitée de trois ans
Applications typiques
- Systèmes de conduite autonome
- Vision robotique
- Usines intelligentes
- Équipements d’automatisation industrielle
- Robots mobiles autonomes
- Véhicules mobiles autonomes
- Solutions de vision embarquée nécessitant une transmission coaxiale longue distance
- Acquisition d’images en environnement faiblement éclairé
- Applications assistées par un éclairage proche infrarouge
Pourquoi choisir le module caméra embarquée 8 mégapixels à interface GMSL2 : ECM400G2F
Le ECM400G2F associe un capteur Sony IMX415, une résolution de 8 mégapixels, une cadence maximale de 60 images par seconde et un champ de vision pouvant atteindre 140°. Sa technologie STARVIS, sa fonction HDR et sa sensibilité améliorée dans le proche infrarouge répondent aux besoins d’acquisition d’images dans des conditions lumineuses complexes.
Son interface GMSL2, son connecteur Fakra et la fonction Power over Coax simplifient le câblage en permettant la transmission de la vidéo, des commandes et de l’alimentation sur un seul câble coaxial. La distance de transmission annoncée jusqu’à 15 mètres facilite son intégration dans les architectures embarquées et les équipements industriels distribués.
ES France accompagne les équipes techniques dans le choix des modules caméra industriels, l’analyse des interfaces de transmission, la prise en compte des contraintes thermiques et électriques ainsi que l’intégration de solutions de vision dans les systèmes embarqués.
