Description

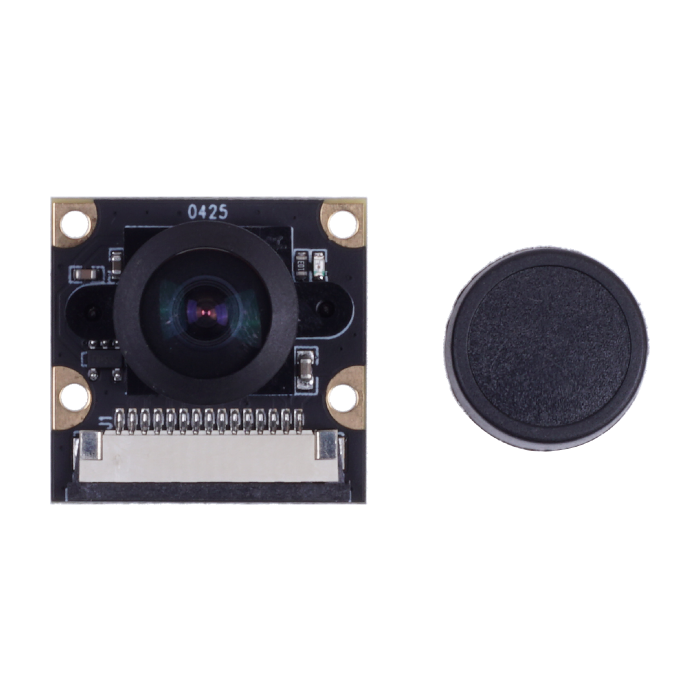

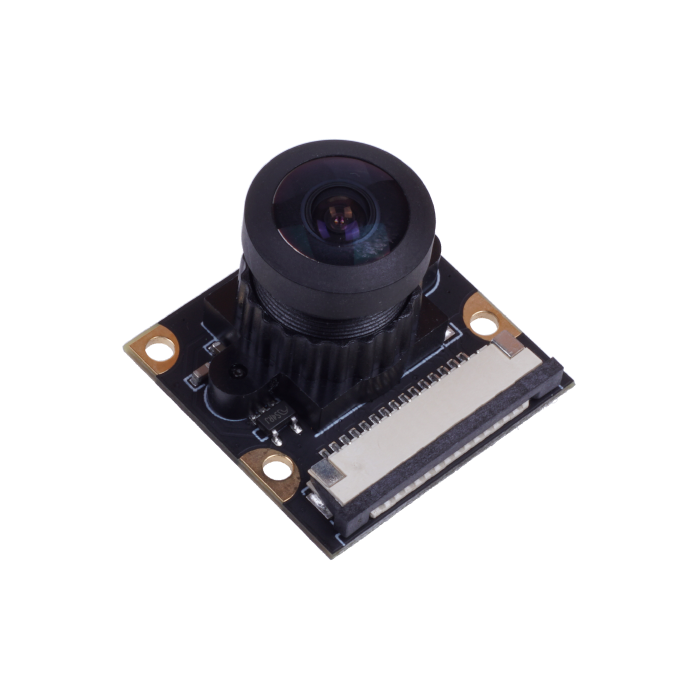

La IMX219-160IR est un module caméra infrarouge de 8 mégapixels équipé d’un capteur d’image Sony IMX219. Elle permet d’acquérir des images avec une résolution maximale de 3280 × 2464 pixels.

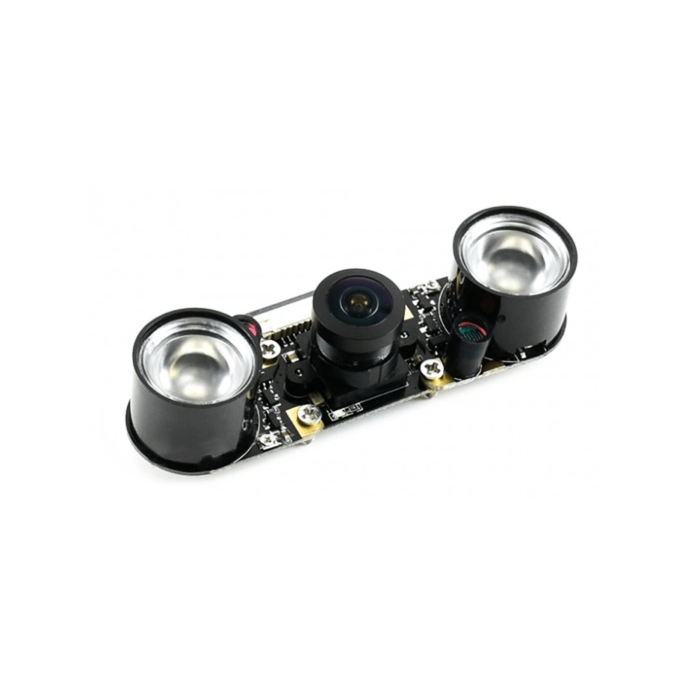

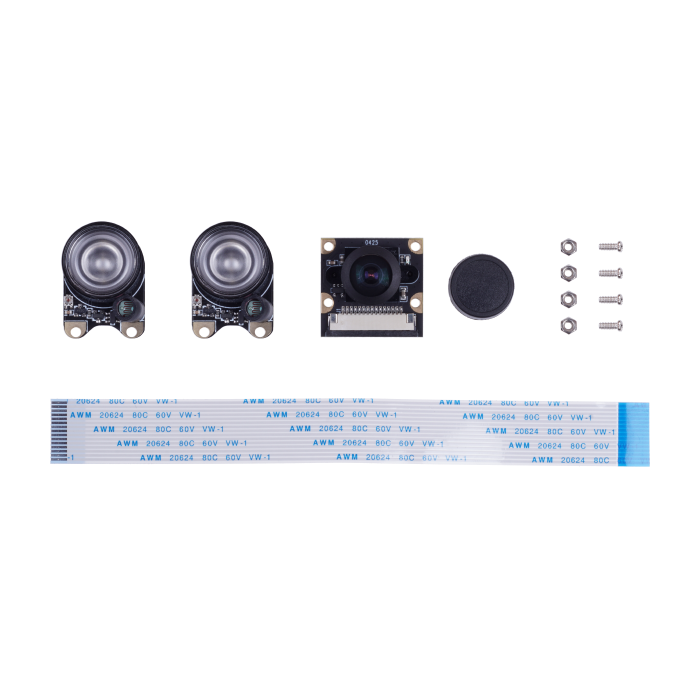

Son champ de vision diagonal de 160° permet de couvrir une zone étendue. La caméra est également fournie avec deux modules à DEL infrarouges destinés à améliorer la vision nocturne.
Ce module caméra est compatible avec les plateformes NVIDIA Jetson Nano et NVIDIA Jetson Xavier NX.
Avantages
- Résolution de 8 mégapixels pour l’acquisition d’images détaillées
- Champ de vision diagonal de 160° pour une couverture visuelle étendue
- Deux modules à DEL infrarouges pour améliorer la vision nocturne
- Capteur Sony IMX219
- Objectif à mise au point fixe
- Cadence maximale de 30 images par seconde en résolution QSXGA
- Compatibilité avec NVIDIA Jetson Nano et Xavier NX
- Température de fonctionnement comprise entre -20 et 70 °C
Caractéristiques principales
- Capteur photosensible : Sony IMX219
- Résolution : 3280 × 2464 pixels
- Nombre de pixels : 8 mégapixels
- Format du capteur CMOS : 1/4 pouce
- Dimensions des pixels : 1,12 × 1,12 µm
- Champ de vision diagonal : 160°
- Ouverture : F/2,35
- Distance focale : 3,15 mm
- Distance focale effective : 3,15 mm
- Distance focale arrière optique : 3,15 mm
- Construction de l’objectif : six éléments en verre avec filtre infrarouge
- Mise au point : fixe
- Distance de l’objet : de 30 cm à l’infini
- Distorsion : inférieure à 14,3 %
- Cadence maximale : 30 images par seconde en QSXGA
- Formats de sortie : données brutes RVB sur 8 ou 10 bits
- Rapport signal sur bruit : 39 dB
- Dynamique : 69 dB
- Sensibilité : 600 mV/lux-seconde
- Éclairement relatif du capteur : 70 %
- Filtre infrarouge : 650 ± 10 nm
- Interface : MIPI 15 broches au pas de 1,0 mm
- Alimentation de la caméra : 3,3 V par la broche 15
- Température de fonctionnement : de -20 à 70 °C
- Plage de température pour une image stable : de 0 à 50 °C
- Dimensions de l’objectif : 6,5 × 6,5 mm
- Dimensions du module caméra : 25 × 24 × 17,7 ± 0,5 mm
- Technique d’assemblage : montage en surface
Caractéristiques des modules infrarouges
- Nombre de modules : deux
- Longueur d’onde : de 845 à 855 nm
- Champ de vision : 100°
- Courant de fonctionnement : 200 mA, 450 mA au maximum
- Alimentation : 3,3 V
- Consommation : 660 mW, 1,48 W au maximum
- Dimensions d’un module : 27,94 × 19,82 × 15,05 mm
- Température de fonctionnement : de -20 à 70 °C
- Température de stockage : de 0 à 60 °C
- Technique d’assemblage : montage en surface
Applications typiques
- Acquisition d’images grand-angle avec une plateforme NVIDIA Jetson Nano
- Acquisition d’images grand-angle avec une plateforme NVIDIA Jetson Xavier NX
- Vision nocturne assistée par éclairage infrarouge
- Systèmes embarqués de traitement d’images
- Prototypes de vision embarquée nécessitant une large couverture visuelle
Pourquoi choisir le module caméra infrarouge 8 mégapixels à champ de vision de 160° : IMX219-160IR
Le module caméra IMX219-160IR associe une résolution de 3280 × 2464 pixels, un champ de vision diagonal de 160° et deux modules d’éclairage infrarouge destinés à améliorer les acquisitions en environnement nocturne.
Son capteur Sony IMX219, son interface MIPI et sa compatibilité avec les plateformes NVIDIA Jetson Nano et Xavier NX facilitent son intégration dans des systèmes embarqués de traitement d’images.
ES France accompagne les équipes techniques dans le choix des modules caméra, l’analyse des contraintes d’intégration et l’identification des solutions adaptées aux projets de vision embarquée.
