Antenne cornet double ridge (1 GHz - 8 GHz) : TBMA4 | TEKBOX

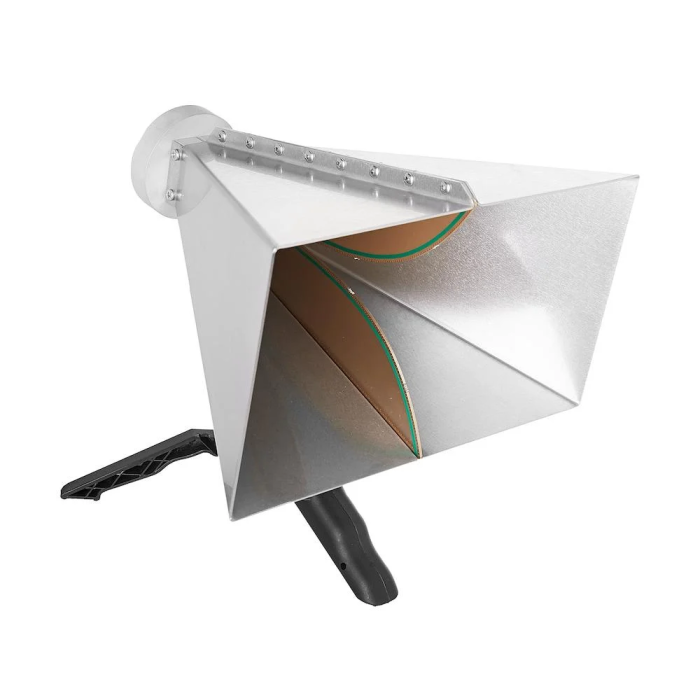

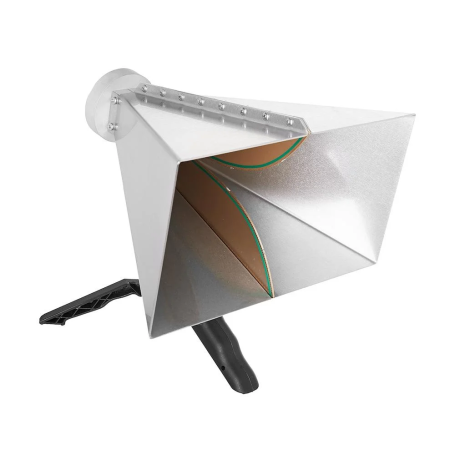

L’antenne Tekbox TBMA4 est une antenne cornet à double ridge destinée aux mesures CEM de 1 GHz à 8 GHz. Optimisée pour les tests de pré-conformité, elle reprend les caractéristiques directives typiques des cornes normalisées CISPR, tout en restant abordable et compacte.

Avantages :

• Large couverture micro-ondes : 1 à 8 GHz
• Facteur d’antenne calibré (24 à 43 dB/m)
• Design compact et robuste (acier inox et PCB plaqué)
• Livrée avec mini-trépied et platine de fixation indexée

Caractéristiques principales :

• Type : antenne cornet double ridge
• Bande : 1 – 8 GHz
• Impédance : 50 Ω
• Gain : 6 à 14 dBi
• Puissance admissible : 100 W
• Connecteur : N femelle
• Dimensions : 241 x 214 x 153 mm
• Poids : 1,4 kg

Applications typiques :

• Tests CEM au-dessus de 1 GHz
• Mesures de bruit rayonné en pré-qualification
• Applications RF en chambre anéchoïque
