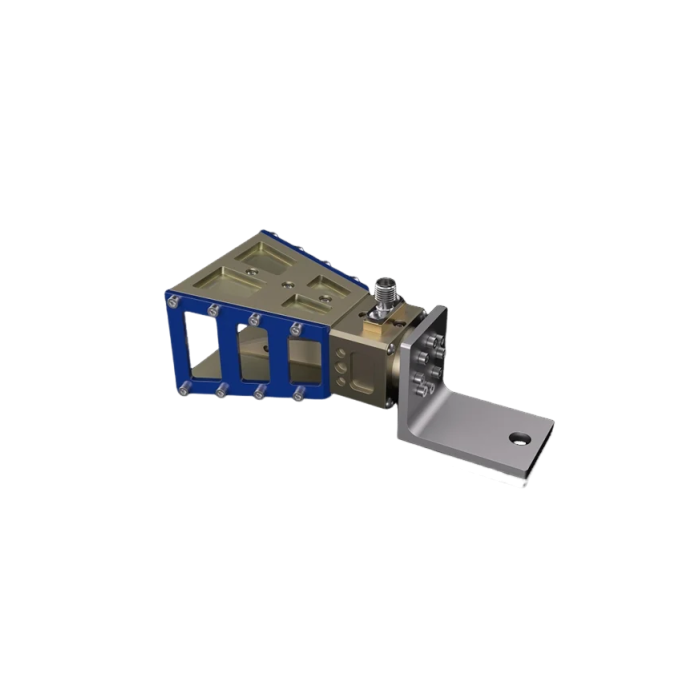

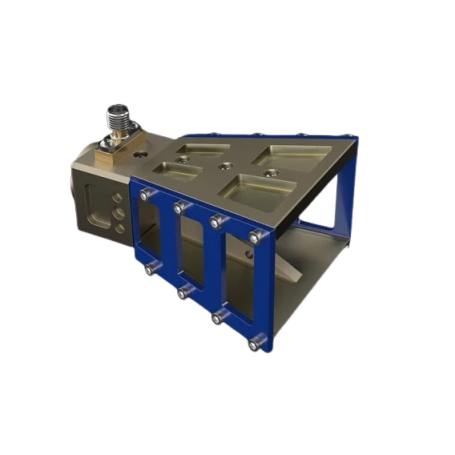

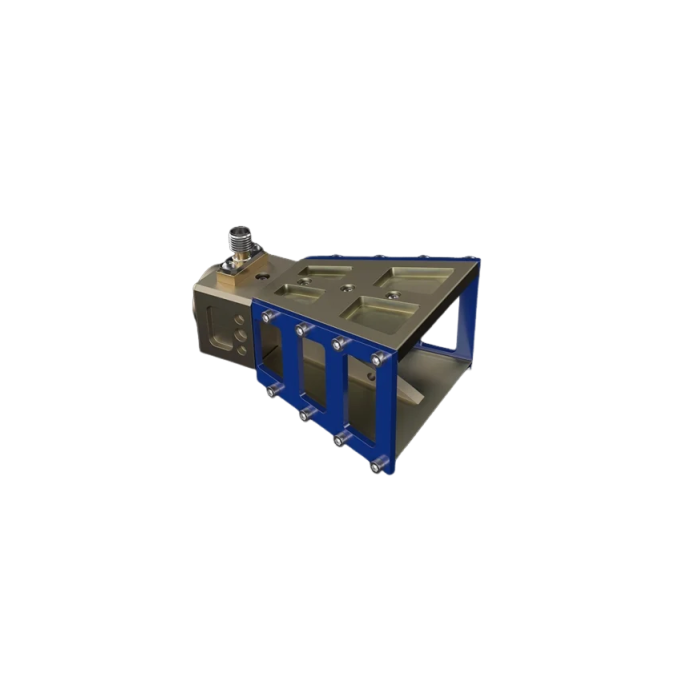

Antenne cornet haute puissance – 4 GHz à 40 GHz : PowerLOG® 40400 | AARONIA

La PowerLOG® 40400 est une antenne cornet large bande haute puissance conçue pour la transmission et la réception RF sur une plage de fréquences étendue de 4 GHz à 40 GHz. Elle est spécialement adaptée aux applications nécessitant des niveaux de champ élevés, notamment pour les essais d’immunité CEM et les tests RF haute fréquence.

Sa conception dual-ridged horn permet d’obtenir un gain élevé et stable sur l’ensemble de la bande, tout en conservant un format compact et léger.

Avantages

• Couverture fréquentielle très large de 4 GHz à 40 GHz
• Support de puissances élevées jusqu’à 300 W en crête
• Gain élevé et stable sur toute la bande
• Faible encombrement et poids réduit
• Données de calibration spécifiques incluses

Caractéristiques principales

• Type : antenne cornet haute puissance (dual-ridged horn)
• Plage de fréquences : 4 GHz – 40 GHz
• Impédance nominale : 50 Ohm
• Gain : 12 à 17 dBi
• Antenna Factor : 24 – 40 dB/m
• Puissance max. admissible : 300 W (crête), 150 W (CW)
• VSWR typique : < 2:1 (de 18 GHz à 40 GHz)
• Connecteur RF : K (2,92 mm), femelle
• Ouverture du faisceau : verticale 16°, horizontale 20°
• Dimensions : 74 x 55 x 38 mm
• Poids : 150 g
• Plage de température : -10 °C à +60 °C

Applications typiques

• Essais d’immunité CEM à champ élevé
• Tests RF haute fréquence et hyperfréquences
• Génération de champs électromagnétiques puissants
• Mesures et caractérisation RF en laboratoire
• Utilisation avec générateurs RF et amplificateurs de puissance

Pourquoi choisir PowerLOG® 40400

La PowerLOG® 40400 est idéale pour les applications RF exigeantes nécessitant un gain élevé, une large bande passante et une forte tenue en puissance. Sa conception compacte associée à des données de calibration spécifiques en fait une solution fiable pour les essais RF et CEM haute fréquence.
