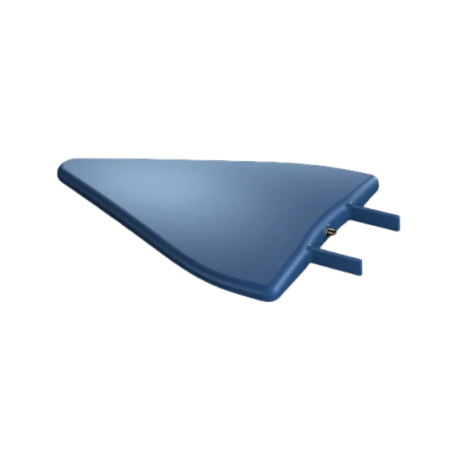

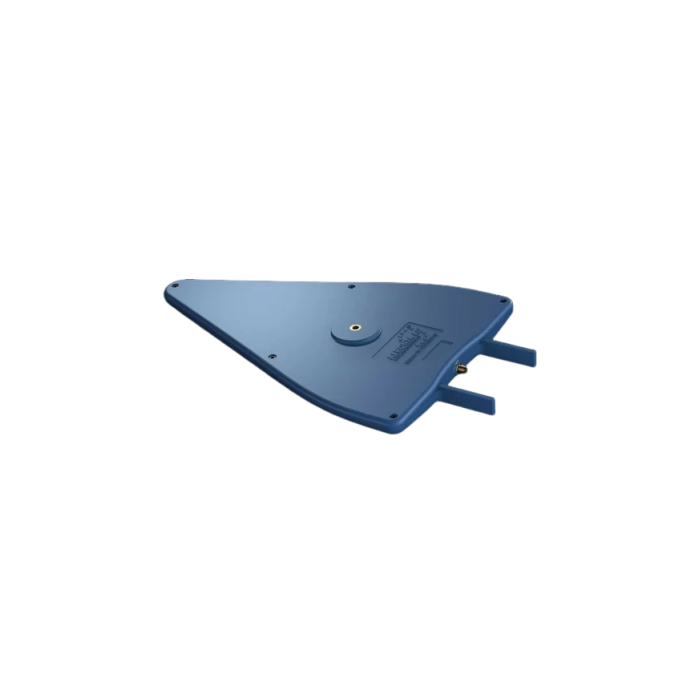

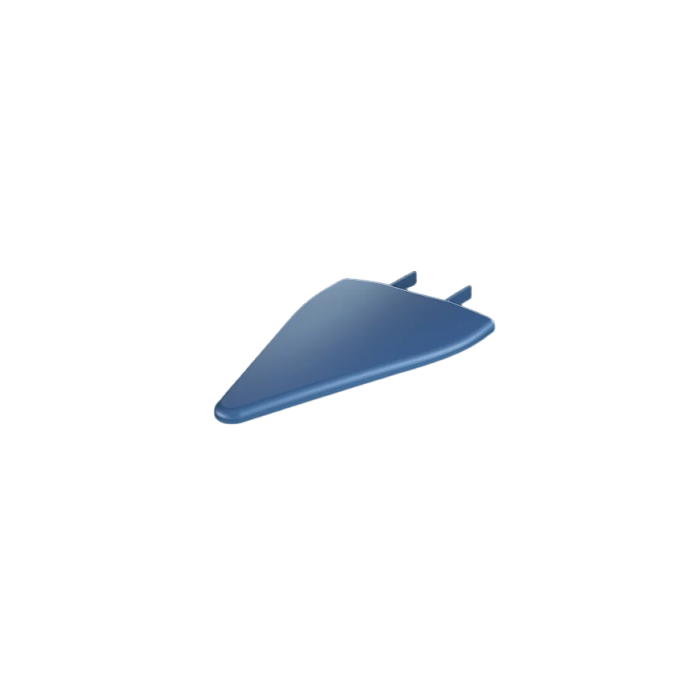

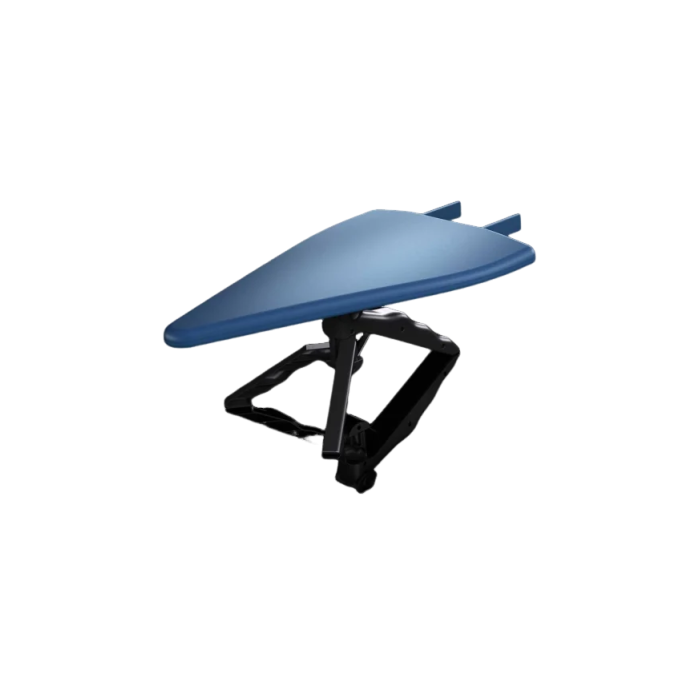

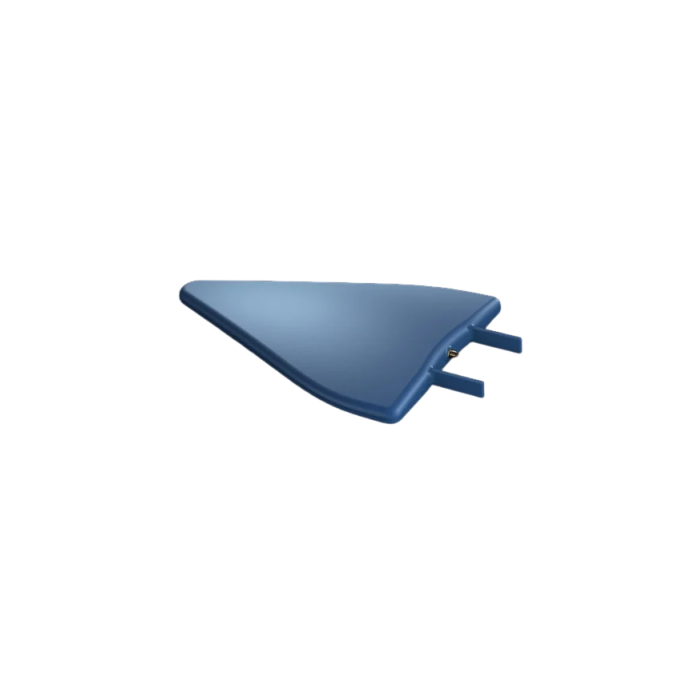

Antennes CEM log-périodiques large bande – 400 MHz à 6 GHz : HyperLOG® 4040 / 4060 | AARONIA

Les HyperLOG® 4040 et HyperLOG® 4060 sont des antennes log-périodiques CEM large bande, conçues pour les mesures professionnelles de champs perturbateurs et d’émissions électromagnétiques. Elles sont optimisées pour une utilisation en combinaison avec un analyseur de spectre et couvrent une large plage fréquentielle allant de 400 MHz à 4 GHz (4040) et jusqu’à 6 GHz (4060). La série HyperLOG® 40xx permet d’effectuer des mesures sur l’ensemble de la bande spécifiée sans commutation d’antenne.

Avantages

• Antennes CEM large bande couvrant jusqu’à 6 GHz selon le modèle.
• Conformes aux mesures normatives (CISPR, EN, MIL-STD).
• Diagrammes de rayonnement symétriques avec excellent rapport avant/arrière.
• Polarisation librement ajustable.
• Radôme haute qualité avec atténuation minimale.
• Garantie constructeur 10 ans.

Caractéristiques principales

• Type : antenne log-periodical CEM
• Impédance nominale : 50 Ohm
• Puissance max. en transmission : 100 W CW (400 MHz)
• Rapport d’ondes stationnaires (typ.) : < 1:2
• Connexion RF : SMA (18 GHz) ou N via adaptateur
• Dimensions : 590 x 360 x 30 mm
• Garantie : 10 ans

Applications typiques

• Mesures CEM de champs perturbateurs et émissions.
• Essais selon les normes CISPR, EN 55011, EN 55013, EN 55015, EN 55022.
• Essais selon normes MIL-STD-461.
• Mesures CEM en laboratoire et sur site.

Pourquoi choisir HyperLOG® 4040 / 4060

• Mesures CEM sans changement d’antenne sur une large bande fréquentielle.
• Haute qualité de mesure grâce aux données d’étalonnage tous les 10 MHz.
• Conception robuste avec radôme optimisé pour les environnements terrain.
• Accompagnement ES France pour le choix du modèle, des accessoires et l’intégration dans vos installations CEM.

Spécifications et modèles disponibles
