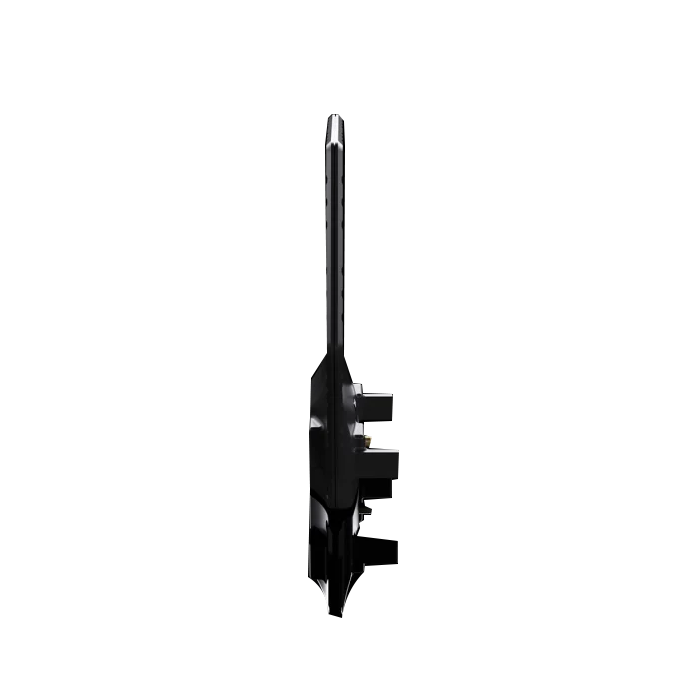

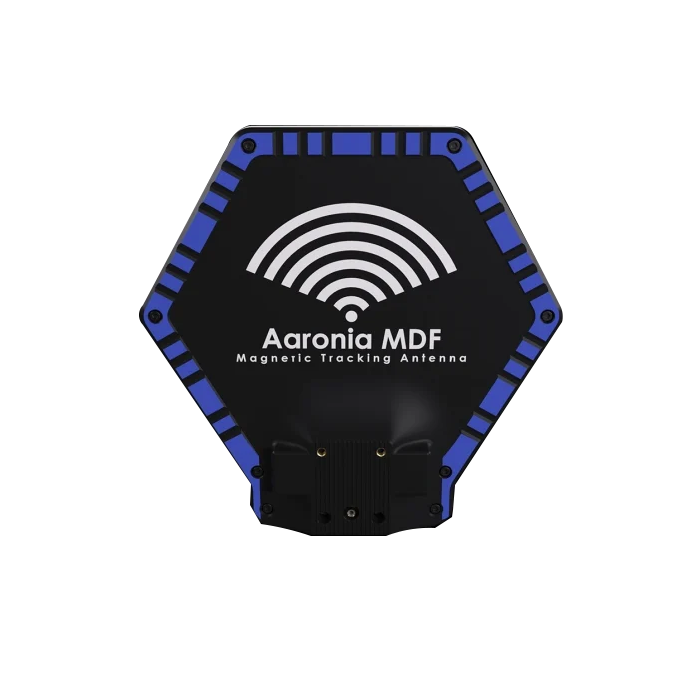

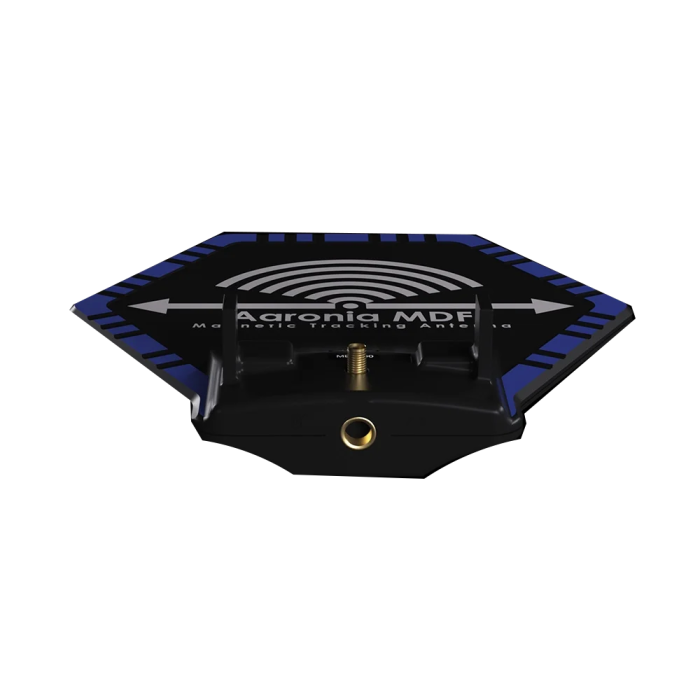

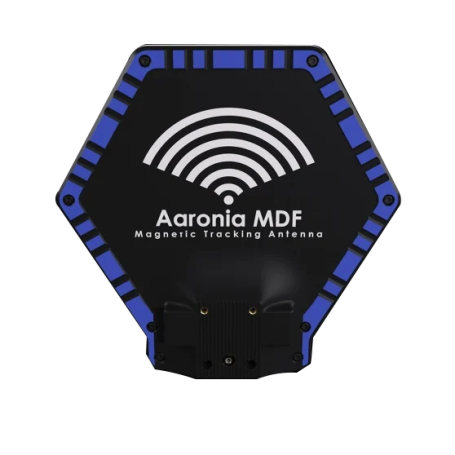

Antenne de suivi de champ magnétique passive – 9 kHz à 400 MHz : MDF® 9400 | AARONIA

La MDF® 9400 est une antenne passive de suivi de champ magnétique (H-field) conçue pour la détection, l’analyse et la mesure précise des champs magnétiques sur une large plage de fréquences allant de 9 kHz à 400 MHz. Elle est adaptée aux applications de signal tracking et peut également être utilisée comme power meter.

Grâce à sa conception optimisée, la MDF® 9400 offre une forte suppression du champ électrique, permettant des mesures fiables du champ magnétique même en environnement RF perturbé.

Avantages

• Large couverture fréquentielle de 9 kHz à 400 MHz
• Mesure précise du champ magnétique (H-field)
• Forte suppression du champ électrique
• Fonction power meter intégrée
• Utilisable également en transmission jusqu’à 5 W

Caractéristiques principales

• Type : antenne de champ magnétique passive
• Plage de fréquences : 9 kHz – 400 MHz
• Niveau d’entrée max. : 5 W (utilisable en émission)
• Conversion Factor : 1 (0 dB A/m = 0 dBm)
• Impédance nominale : 50 Ohm
• Connecteur RF : SMA (f)
• Dimensions : 180 x 180 x 50 mm
• Poids : 180 g
• Plage de température : -40 °C à +60 °C
• Garantie : 2 ans

Applications typiques

• Suivi et localisation de sources de champ magnétique
• Analyse de perturbations basse et moyenne fréquence
• Mesures de champ H en environnement industriel
• Diagnostic CEM et pré-qualification
• Utilisation avec analyseurs de spectre et récepteurs RF

Pourquoi choisir MDF® 9400

La MDF® 9400 constitue une solution compacte et précise pour la mesure du champ magnétique sur une large bande de fréquences. Sa forte réjection du champ électrique et sa capacité d’utilisation en émission en font un outil polyvalent pour les ingénieurs RF et CEM.
