Description

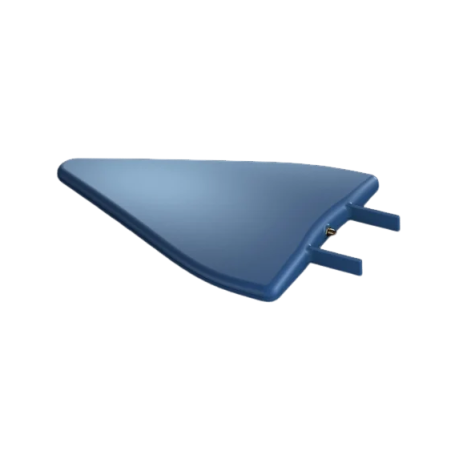

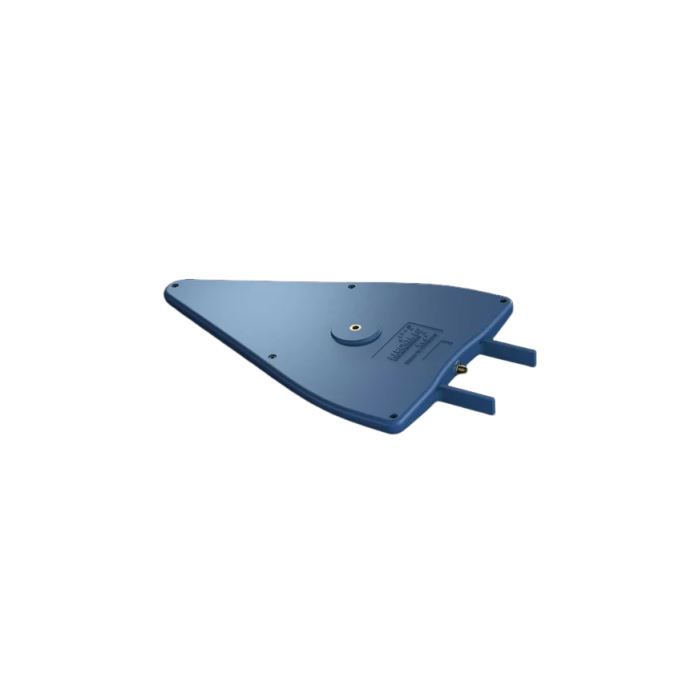

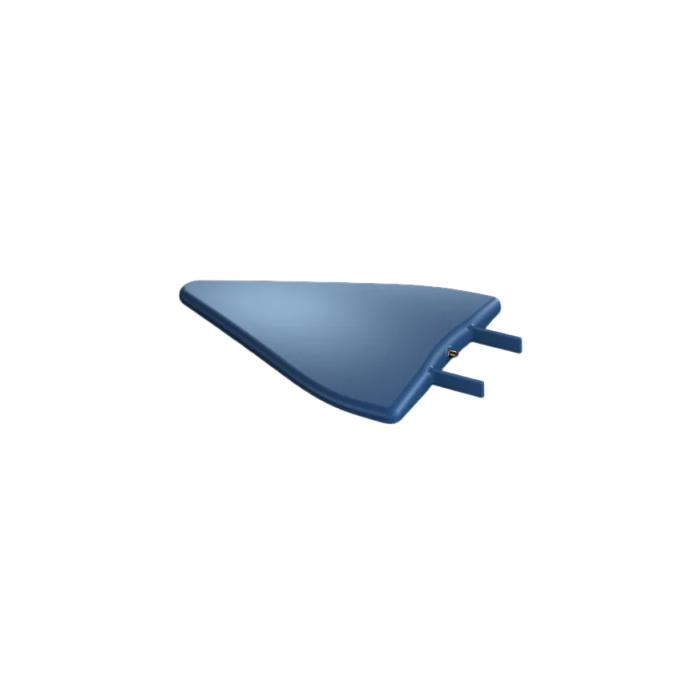

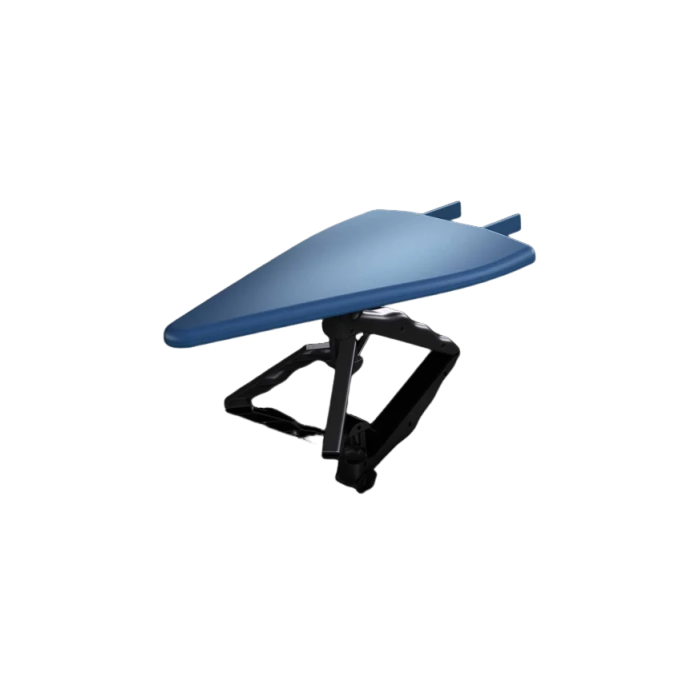

Les HyperLOG® 7040 et HyperLOG® 7060 sont des antennes log-périodiques large bande conçues pour les mesures RF professionnelles, aussi bien en laboratoire que sur le terrain. Elles couvrent une plage fréquentielle étendue allant de 700 MHz jusqu’à 4 GHz (7040) et 6 GHz (7060). Compatibles avec tout spectrum analyzer ou récepteur RF/TSCM, elles disposent d’une impédance nominale de 50 Ohm et d’une polarisation librement ajustable.
Avantages
- Large couverture fréquentielle adaptée aux mesures RF et hyperfréquences.
- VSWR typique < 2 garantissant une bonne adaptation d’impédance.
- Utilisation terrain et laboratoire grâce à un format compact et léger.
- Compatibilité universelle avec instruments RF (SMA, ou N via adaptateur).
- Support d’antenne en TEFLON haute technologie.
Caractéristiques principales
- Type : antenne log-periodical
- Impédance nominale : 50 Ohm
- VSWR (typ.) : < 2
- Puissance max. en transmission : 100 W CW (400 MHz)
- Connexion RF : SMA (f) (adaptateur N disponible)
- Dimensions : 340 x 200 x 25 mm
- Garantie : 2 ans
Applications typiques
- Mesures RF large bande avec analyseur de spectre ou analyseur temps réel.
- Caractérisation de signaux RF et hyperfréquences en laboratoire.
- Campagnes de mesure RF mobiles.
- Mesure de champ via Antenna Factor avec points de calibration.
Pourquoi choisir HyperLOG® 7040 / 7060
- Plages fréquentielles étendues couvrant jusqu’à 4 GHz ou 6 GHz selon le modèle.
- Mesures fiables et répétables grâce aux points de calibration tous les 10 MHz.
- Format compact et robuste adapté aux environnements terrain.
- Accompagnement ES France : aide au choix du modèle, accessoires compatibles et intégration dans vos bancs de mesure RF.
Spécifications et modèles disponibles
| Modèle | Plage de fréquences | Gain (typ.) | Antenna Factor | Points de calibration | Poids |
|---|
| HyperLOG® 7040 |
700 MHz – 4 GHz |
4 dBi |
23 – 38 dB/m |
333 (10 MHz) |
270 g |
| HyperLOG® 7060 |
700 MHz – 6 GHz |
5 dBi |
26 – 41 dB/m |
533 (10 MHz) |
250 g |
