Description

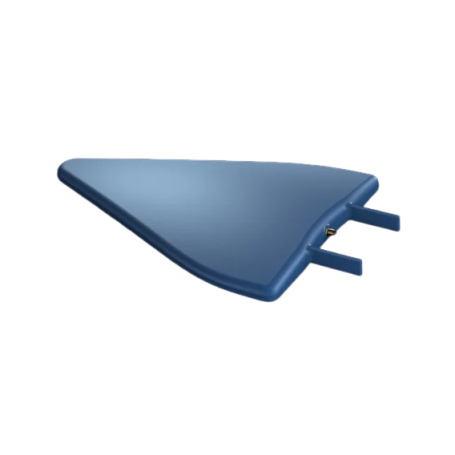

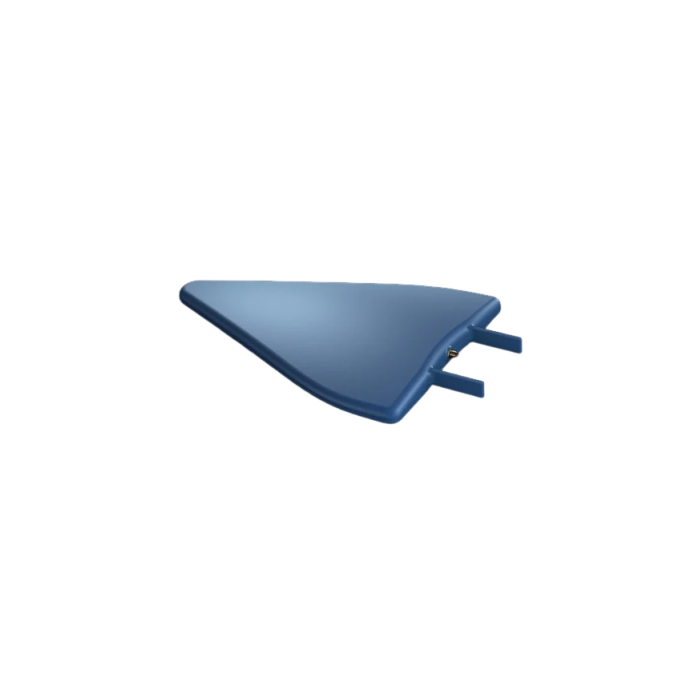

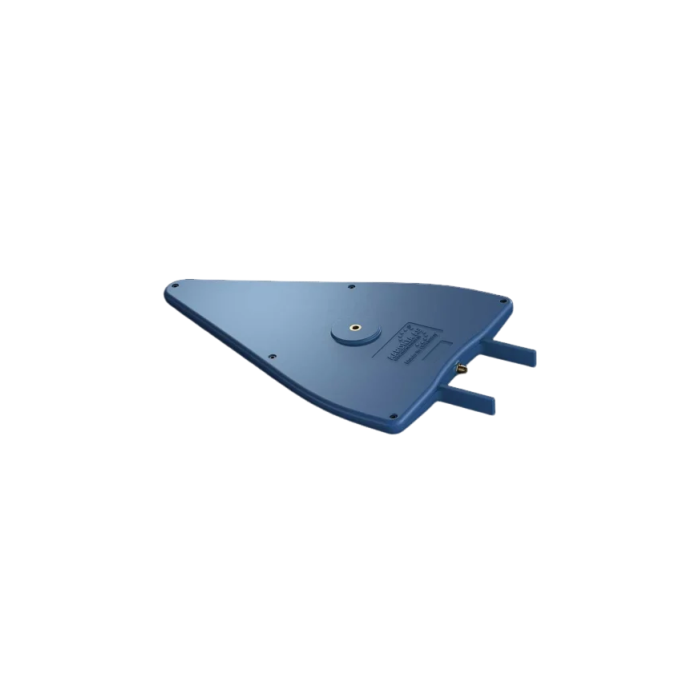

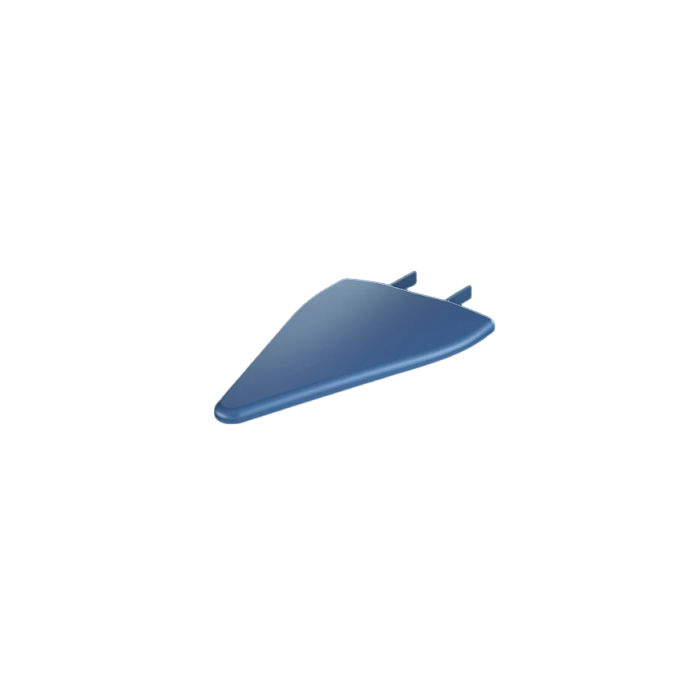

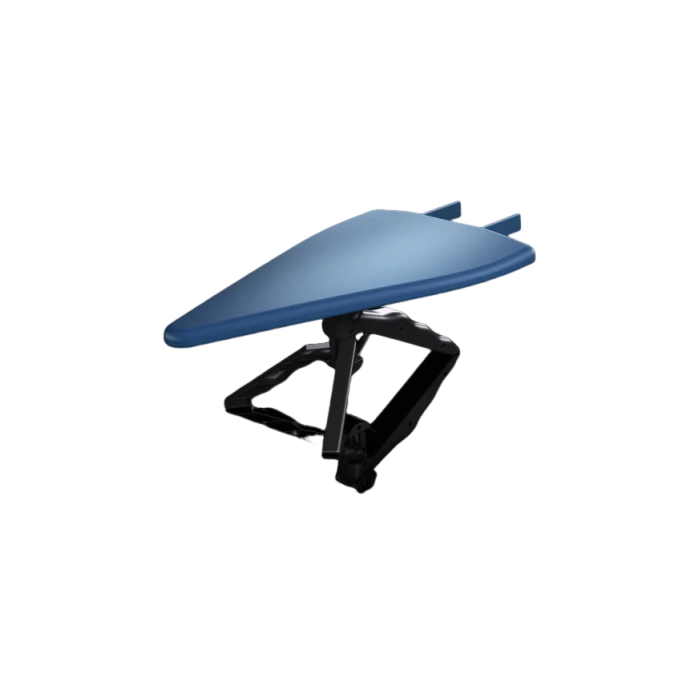

Les antennes HyperLOG® 60 Series d’Aaronia sont des antennes log-périodiques large bande compactes, conçues pour les applications de mesure RF, CEM et pré-compliance. Grâce à leur format réduit, leur faible poids et leur large couverture fréquentielle, elles sont parfaitement adaptées aux mesures terrain, aux audits radio et aux environnements mobiles.
La série HyperLOG® 60 est compatible avec tous les analyseurs de spectre et récepteurs RF et offre une excellente stabilité des performances sur l’ensemble de la bande couverte.
Avantages
- Large bande de fréquence jusqu’à 18 GHz selon le modèle
- Format compact et léger pour les mesures mobiles
- Gain stable sur toute la bande
- Polarisation ajustable librement
- Compatible avec tout analyseur de spectre
- Fabrication allemande
Caractéristiques principales
- Principe : antenne log-périodique
- Impédance : 50 Ohm
- VSWR typique : < 2,5
- Gain typique : 5 dBi
- Puissance maximale : 100 W CW (400 MHz)
- Connecteur RF : SMA femelle
- Dimensions : 340 × 200 × 25 mm
- Poids : 250 g
Applications typiques
- Mesures CEM / EMI et pré-compliance
- Analyses de spectre large bande
- Audit et surveillance RF
- Tests de dispositifs sans fil (Wi-Fi, LTE, 5G sub-6)
- Mesures terrain et laboratoires mobiles
Pourquoi choisir HyperLOG® 60 Series
La série HyperLOG® 60 offre un excellent compromis entre compacité, performances RF et largeur de bande. Grâce à ses différents modèles couvrant jusqu’à 18 GHz, elle permet d’adapter précisément l’antenne à la bande utile sans compromis sur la précision de mesure. Sa robustesse et sa compatibilité universelle en font un outil de référence pour les ingénieurs RF, les laboratoires et les équipes terrain.
Spécifications et modèles disponibles
| Modèle | Plage de fréquence | Points de calibration | Antenna Factor |
|---|
| HyperLOG® 6080 |
680 MHz – 8 GHz |
733 (pas de 10 MHz) |
22 – 44 dB/m |
| HyperLOG® 60100 |
680 MHz – 10 GHz |
933 (pas de 10 MHz) |
22 – 46 dB/m |
| HyperLOG® 60180 |
680 MHz – 18 GHz |
1733 (pas de 10 MHz) |
22 – 50 dB/m |
