Antenne grande boucle 3 axes (9 kHz - 30 MHz) : TBLLA-2M | TEKBOX

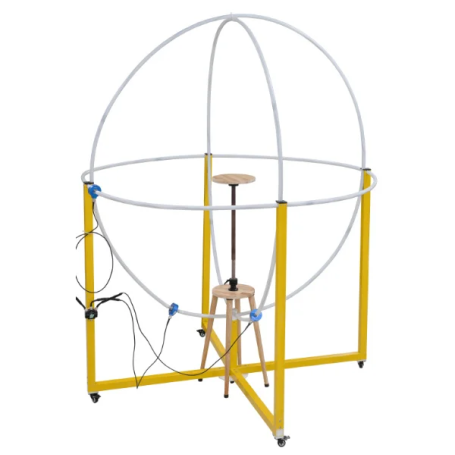

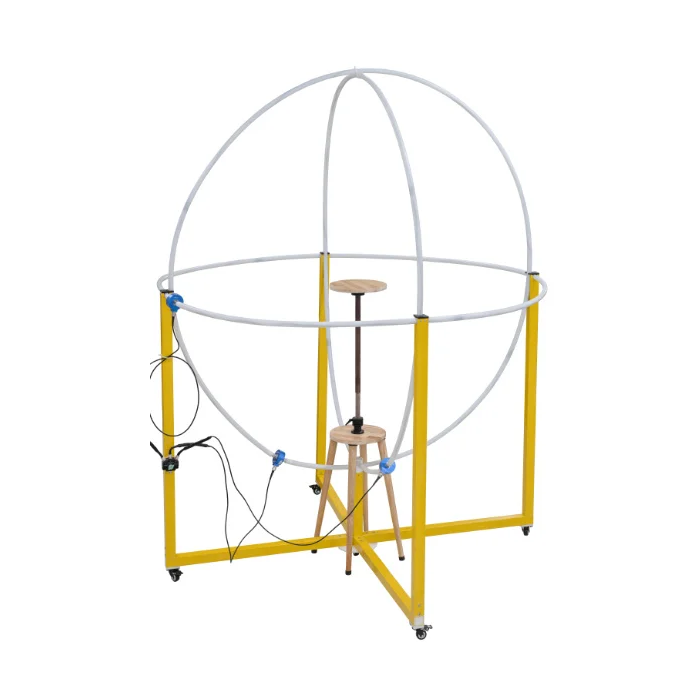

La TBLLA-2M est une Large Loop Antenna (LLA) triphasée (X/Y/Z) de 2 m de diamètre conforme CISPR 16-1-4 et CISPR 15 / EN 55015. Elle mesure le courant induit par le champ magnétique (H-field) émis par les luminaires et dispositifs Eclairage, sur la bande 9 kHz – 30 MHz.

Avantages :

• Trois boucles orthogonales 2 m (X/Y/Z) pour une caractérisation complète du rayonnement.
• Transducteurs 0 dBΩ (1 V/A) 9 kHz–30 MHz, stabilité de transfert pour mesures répétables.
• Facteur de correction effectif ≈ 0 dB (dans ±2 dB des valeurs théoriques CISPR 16-1-4).
• Kit complet : câbles, ferrites, sélecteur RF manuel de boucle, support EUT.

Caractéristiques principales :

• Type : LLA triple boucle 2 m (X/Y/Z)
• Bande : 9 kHz – 30 MHz
• Transducteurs : TBCCP1-2K70, 0 dBΩ (1 V/A) sur 50 Ω
• Connectique : N femelle, 50 Ω
• Cadre : profils fibres de verre, boucles RG223U gainées PEX
• Encombrement : env. 2062 × 2062 × 2547 mm – Poids : ≈ 25 kg
• Accessoires : câbles, pinces ferrites, commutateur coaxial, plateau EUT

Applications typiques :

• Essais d’émissions rayonnées EN 55015 (luminaires, drivers LED, alimentations d’éclairage).
• Vérification/validation de la sensibilité H-field en pré-conformité CEM.
• Contrôle qualité et audits CEM en production.
