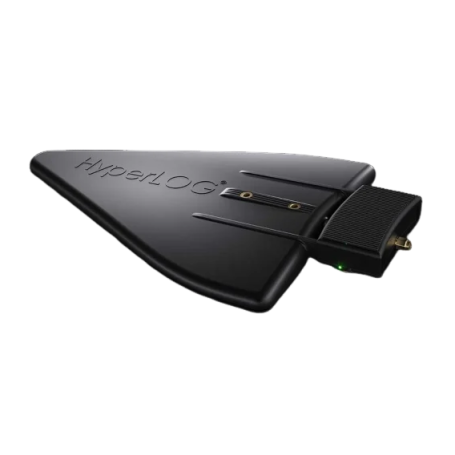

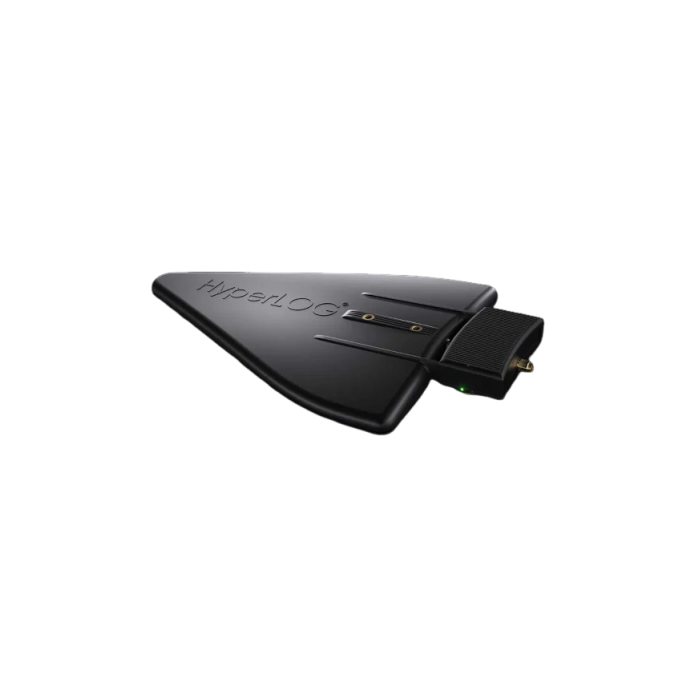

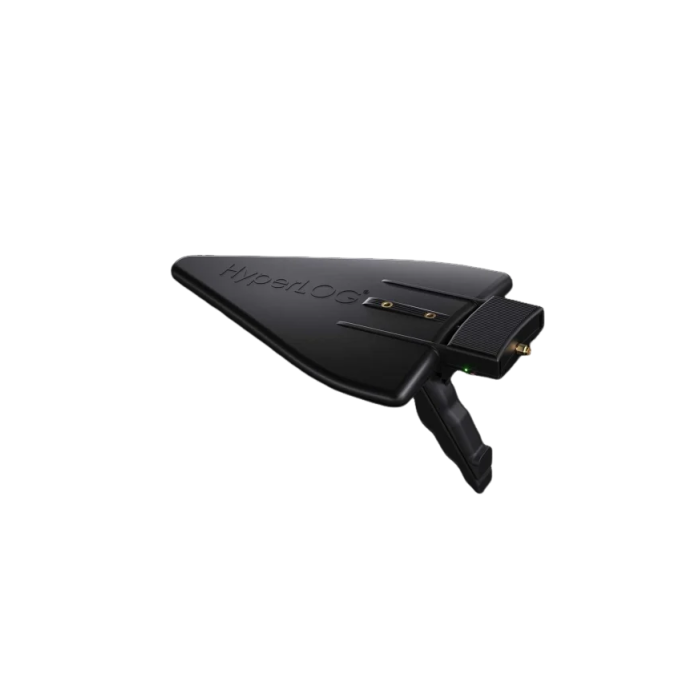

Antenne log-périodique active ultra large bande – 680 MHz à 20 GHz : HyperLOG® 60200 X | AARONIA

La HyperLOG® 60200 X est une antenne log-périodique active ultra large bande conçue pour les mesures RF et hyperfréquences jusqu’à 20 GHz. Elle intègre un préamplificateur permettant d’augmenter la sensibilité de mesure et de détecter des signaux de très faible niveau. Compatible avec tout spectrum analyzer, elle peut être utilisée aussi bien en laboratoire que sur le terrain.

Avantages

• Couverture fréquentielle étendue jusqu’à 20 GHz.
• Antenne active avec préamplificateur intégré.
• Gain typique de 19 dBi.
• VSWR typique < 2 assurant une bonne adaptation.
• Données de calibration intégrées accessibles via USB.

Caractéristiques principales

• Type : antenne log-periodical active
• Plage de fréquences : 680 MHz – 20 GHz (jusqu’à 100 MHz avec directivité limitée)
• Gain (typ.) : 19 dBi
• VSWR (typ.) : < 2
• Impédance nominale : 50 Ohm
• Préamplificateur intégré : gain typique 14 dB
• Bruit du préamplificateur : 2,5 dB
• Points de calibration : 389 (pas 50 MHz)
• Connexion RF : SMA (f)
• Interface : USB 2.0 / 1.1 (lecture des données de calibration)

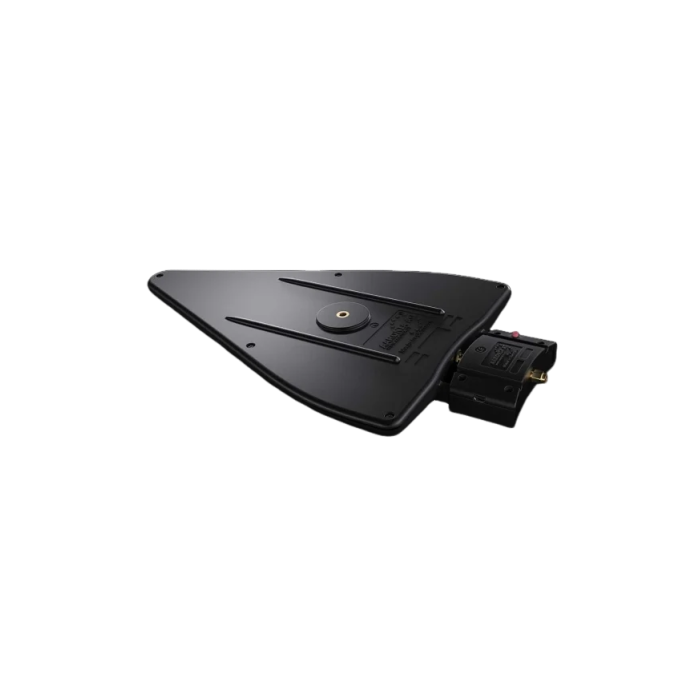

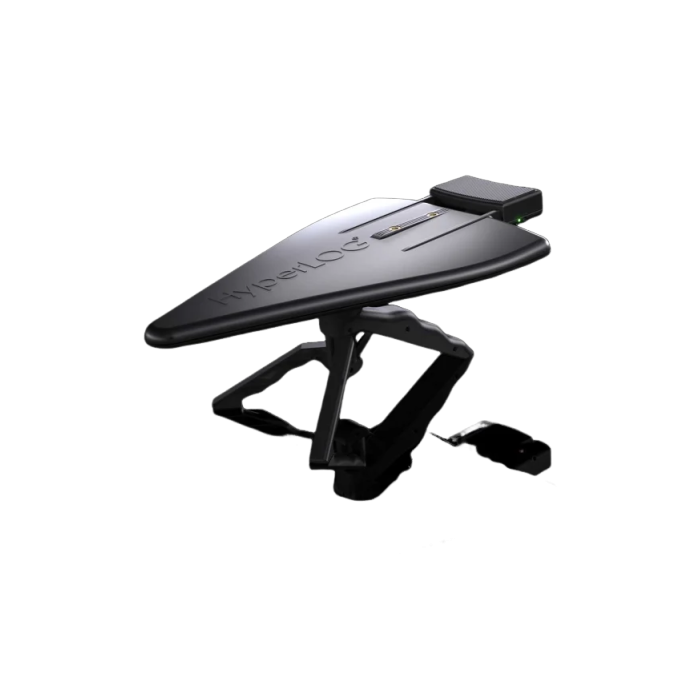

• Fixation : pas trépied 1/4"
• Dimensions (L x l x P) : 390 x 200 x 25 mm
• Poids : 400 g
• Garantie : 2 ans

Applications typiques

• Mesures RF et hyperfréquences jusqu’à 20 GHz.
• Analyse de signaux RF faible niveau.
• Mesures large bande avec analyseur de spectre.
• Utilisation en laboratoire ou en environnement ouvert.

Pourquoi choisir HyperLOG® 60200 X

• Antenne active large bande couvrant jusqu’à 20 GHz.
• Préamplificateur intégré pour améliorer la sensibilité de mesure.
• Données de calibration intégrées pour des mesures fiables.
• Accompagnement ES France pour le choix des accessoires et l’intégration dans vos systèmes de mesure RF.
