Antenne boucle de réception (30 Hz - 100 kHz) : TBRE101 | TEKBOX

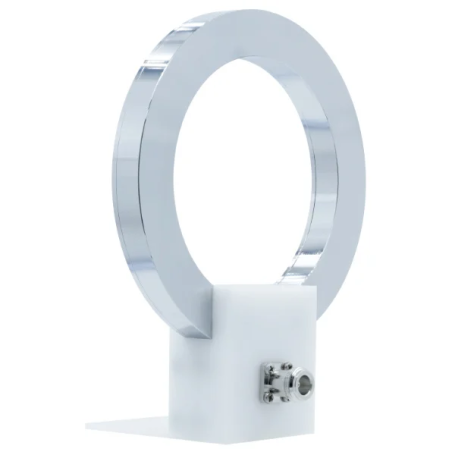

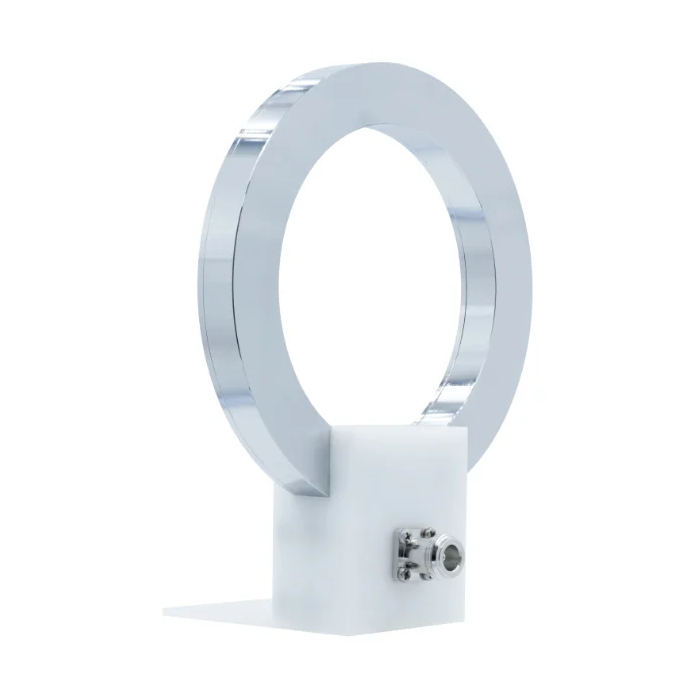

L’antenne Tekbox TBRE101 est une boucle de réception passive dédiée aux tests MIL-STD-461G RE101. Elle permet de mesurer les émissions rayonnées à basses fréquences (30 Hz à 100 kHz) générées par les équipements électroniques et leurs interconnexions, notamment dans le domaine de la défense.

Avantages :

• Conforme MIL-STD-461G / RE101 pour la pré-qualification CEM.
• Large bande utile de 30 Hz à 100 kHz (10 Hz à 1 MHz utilisable).
• Construction robuste avec bobinage Litz wire optimisé.
• Calibration en usine et accessoires optionnels pour re-validation.

Caractéristiques principales :

• Type : boucle de réception passive.
• Bande de fréquence : 30 Hz – 100 kHz (utilisable 10 Hz – 1 MHz).
• Diamètre de boucle : 13,3 cm (36 spires de fil Litz 41 AWG).
• Résistance DC : 10 Ω.
• Inductance : 385 µH.
• Connecteur : N femelle, 50 Ω.
• Dimensions : 10,6 × 15,2 × 19,1 cm.
• Poids : 0,5 kg.

Applications typiques :

• Mesure d’émissions magnétiques basse fréquence selon MIL-STD-461G RE101.
• Tests de pré-qualification CEM pour équipements militaires.
• Analyse des câbles et sous-systèmes électroniques sensibles.
