Radio logicielle de réception 4 voies - 1 MHz à 18 GHz, bande passante de 500 MHz par voie : NDR684 | EPIQ

La NDR684 est une radio logicielle de réception à quatre voies conçue pour l’acquisition et l’analyse de signaux dans des environnements RF complexes. Elle associe une architecture RF superhétérodyne couvrant une plage de fréquences de 1 MHz à 18,25 GHz à un composant AMD Xilinx Zynq RFSoC chargé de la numérisation et du traitement des signaux.

Chacune des quatre voies de réception offre une bande passante instantanée pouvant atteindre 500 MHz. Les voies peuvent être accordées indépendamment afin de surveiller différentes portions du spectre, ou fonctionner de manière cohérente en phase pour les applications nécessitant une synchronisation précise entre les canaux.

Les données I/Q numérisées sont mises en forme dans des paquets VITA 49 et transmises par une interface Ethernet 100 Gbit/s. La NDR684 est intégrée dans un boîtier métallique compact et renforcé, adapté aux installations aéroportées, embarquées sur véhicule ou sur site fixe.

Avantages

• Large couverture fréquentielle : réception des signaux de 1 MHz à 18,25 GHz.
• Quatre voies RF hautes performances : surveillance simultanée de plusieurs portions du spectre ou fonctionnement cohérent entre plusieurs antennes.
• Bande passante instantanée élevée : jusqu’à 500 MHz par voie, soit une capacité totale de surveillance pouvant atteindre 2 GHz.
• Accord indépendant ou cohérent : adaptation dynamique des voies aux missions de recherche, de surveillance et de radiogoniométrie.
• Changement rapide de fréquence : temps d’accord inférieur à 100 µs entre deux fréquences de la plage de fonctionnement.
• Performances RF étalonnées : réponse RF égalisée en gain, bruit et linéarité sur la plage de fréquences, la température et le réglage automatique du gain.
• Conversion numérique configurable : convertisseurs numériques abaisseurs de fréquence proposant plusieurs bandes passantes et fréquences d’échantillonnage.
• Transmission rapide des données : diffusion des données I/Q au format VITA 49 sur une liaison Ethernet 100 Gbit/s.
• Intégration simplifiée : commande et contrôle par interface de programmation REST avec requêtes JSON sur UDP.
• Format compact et renforcé : boîtier métallique conçu pour les plateformes soumises à des contraintes de volume, de masse, de consommation et d’environnement.

Caractéristiques principales

• Nombre de voies de réception : 4.
• Nombre de voies d’émission : 0.
• Plage de fréquences : de 1 MHz à 18,25 GHz.
• Bande passante instantanée : jusqu’à 500 MHz par voie.
• Accord des voies : indépendant ou cohérent en phase.
• Temps d’accord : inférieur à 100 µs.
• Niveau RF correspondant à la pleine échelle : -28 dBm.
• Niveau RF maximal sans détérioration : +15 dBm en dessous de 650 MHz et +27 dBm au-dessus de 650 MHz.
• Protection des entrées RF : limiteur de 5 W, soit 37 dBm, sur chaque voie.
• Facteur de bruit typique : 12 dB.
• Point d’interception d’ordre 3 en entrée typique : 0 dBm.
• Dynamique sans parasites typique : supérieure à 80 dB.
• Parasites internes : niveau équivalent en entrée inférieur à -100 dBm, à l’exception de dix parasites inférieurs à -90 dBm.
• Composant de traitement : AMD Xilinx Zynq RFSoC.
• Sortie des données : données numériques I/Q au format VITA 49.
• Interface de diffusion : Ethernet 100 Gbit/s sur connecteur MT38999 avec interface optique MPO 12 fibres.
• Interface de commande : Ethernet 1 Gbit/s.
• Commande et contrôle : requêtes JSON sur UDP par interface de programmation REST.

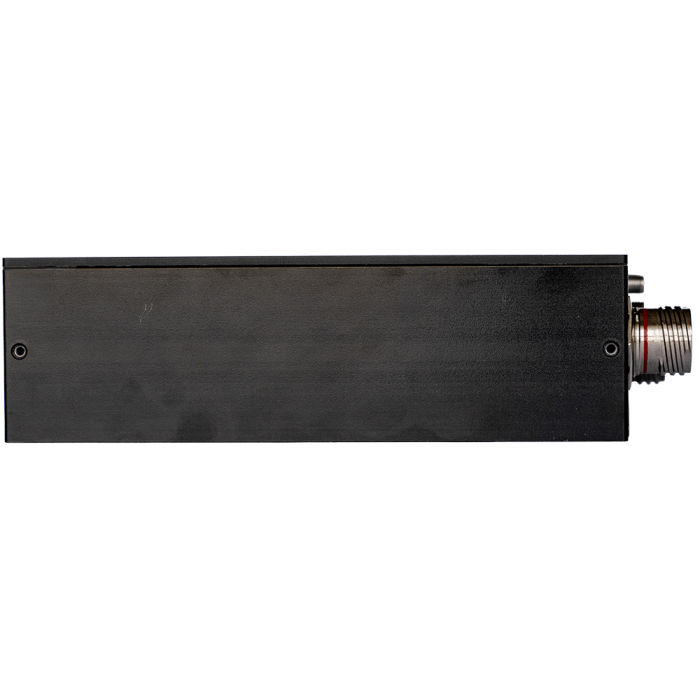

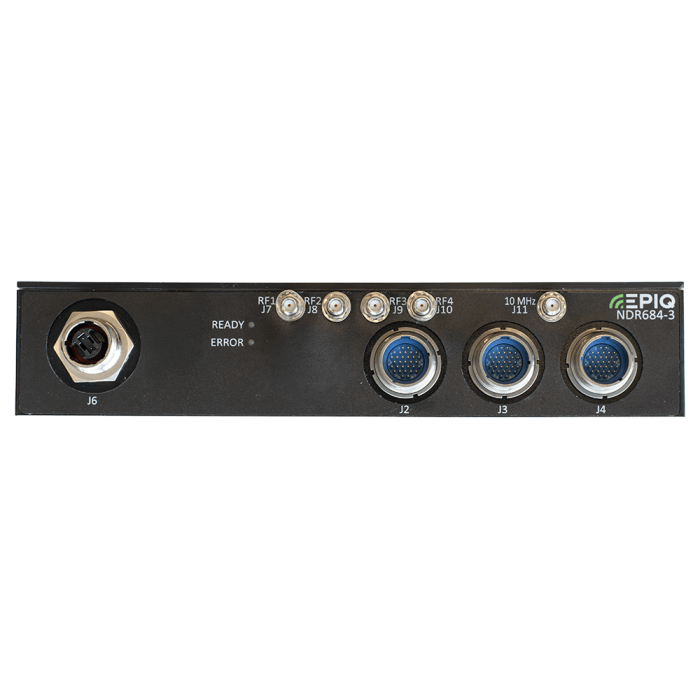

• Entrées RF : quatre connecteurs SMA en face avant.
• Référence externe : entrée 10 MHz sur connecteur SMA, niveau de 0 dBm ± 3 dB.
• Synchronisation temporelle : entrée 1 PPS.
• Console : interface RS-232.
• Interfaces complémentaires : JTAG, entrées-sorties logiques et protection en écriture.
• Tension d’alimentation : +12 V DC, plage acceptée de 10 à 15 V DC.
• Consommation typique : 73 W.
• Dimensions : 164 × 240 × 48 mm.
• Masse : 2,5 kg.
• Température de fonctionnement : de -40 à +70 °C, mesurée sur la surface de la plaque froide dans des conditions de fonctionnement typiques.
• Température de stockage : de -40 à +85 °C.
• Refroidissement : fixation sur une plaque froide nécessaire pour assurer la gestion thermique.

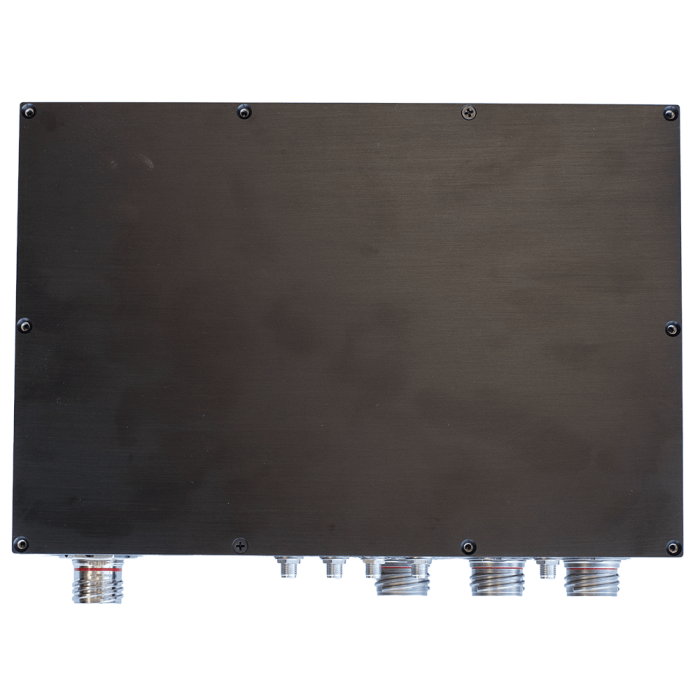

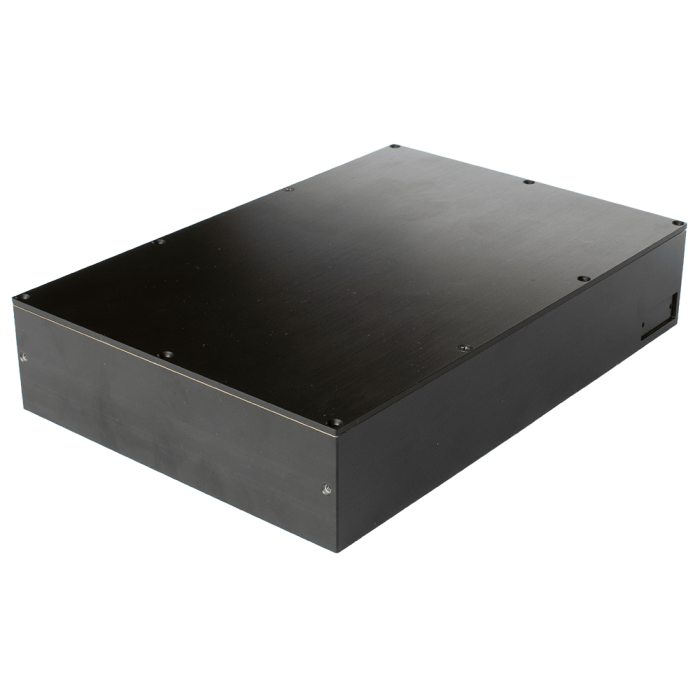

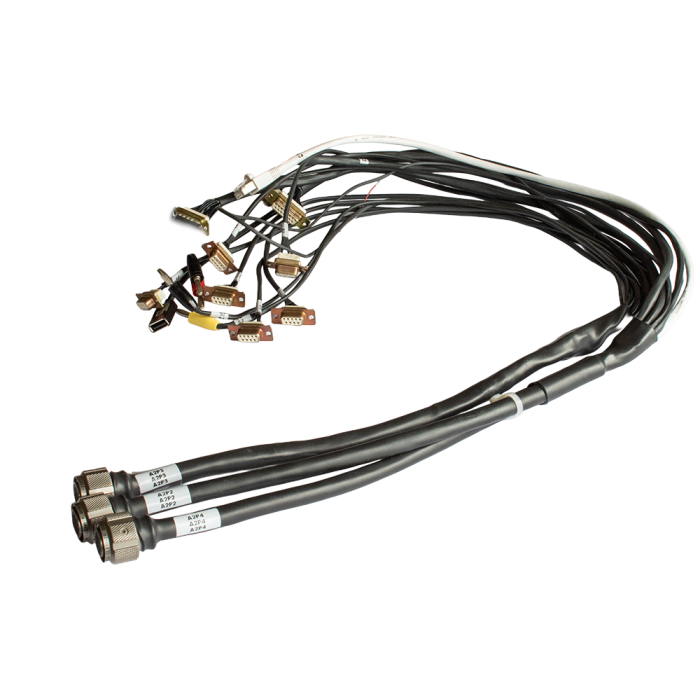

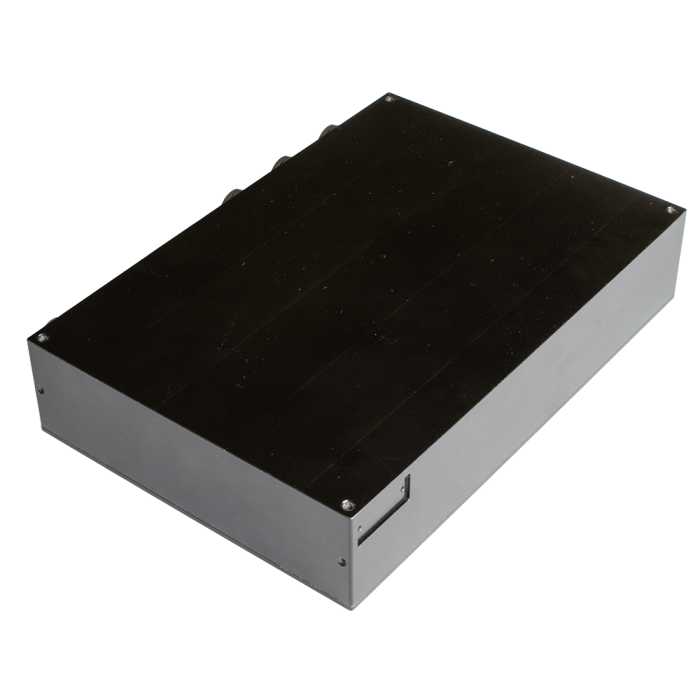

• Boîtier : métallique et renforcé.
• Classification d’exportation : 3A001.

Bandes passantes des convertisseurs numériques abaisseurs de fréquence

La NDR684 peut mettre en œuvre jusqu’à 48 convertisseurs numériques abaisseurs de fréquence à différents débits. Plusieurs convertisseurs peuvent être affectés à une même voie, dans la limite de la capacité de transmission de l’interface Ethernet 100 Gbit/s.

Applications typiques

• Recherche et surveillance du spectre RF dans des environnements comportant de nombreux signaux et brouilleurs.
• Radiogoniométrie avec utilisation cohérente de deux à quatre voies de réception.
• Localisation géographique par différence de temps d’arrivée sur plusieurs plateformes synchronisées.
• Renseignement d’origine électromagnétique.
• Renseignement d’origine communications.
• Détection et localisation de systèmes aériens sans équipage.
• Récepteur à balayage rapide.
• Tête radio numérique installée à proximité d’un réseau d’antennes.
• Charge utile pour plateforme aérienne, terrestre ou autre système sans équipage.
• Essais et mesures RF.
• Systèmes de réception jusqu’à 40 GHz lorsqu’elle est associée au convertisseur abaisseur quatre voies NDR504.

Pourquoi choisir la radio logicielle de réception 4 voies - 1 MHz à 18 GHz, bande passante de 500 MHz par voie : NDR684

La NDR684 répond aux applications qui nécessitent simultanément une large couverture fréquentielle, une bande passante instantanée importante et une cohérence précise entre plusieurs voies de réception. Son architecture superhétérodyne à quatre voies contribue à rejeter les signaux indésirables tout en conservant la capacité de détecter et d’analyser des signaux d’intérêt dans des environnements RF encombrés.

Son fonctionnement configurable permet de passer d’une surveillance indépendante de plusieurs bandes de fréquences à une réception cohérente destinée à la radiogoniométrie. La diffusion des données I/Q par fibre optique au format VITA 49 facilite également son installation à proximité des antennes, afin de limiter les pertes associées aux longues liaisons coaxiales.

ES France accompagne les utilisateurs dans l’analyse des besoins RF, le choix de la configuration, la définition des interfaces de synchronisation et de transmission ainsi que l’intégration de la NDR684 dans les systèmes de surveillance, de localisation ou de mesure.
