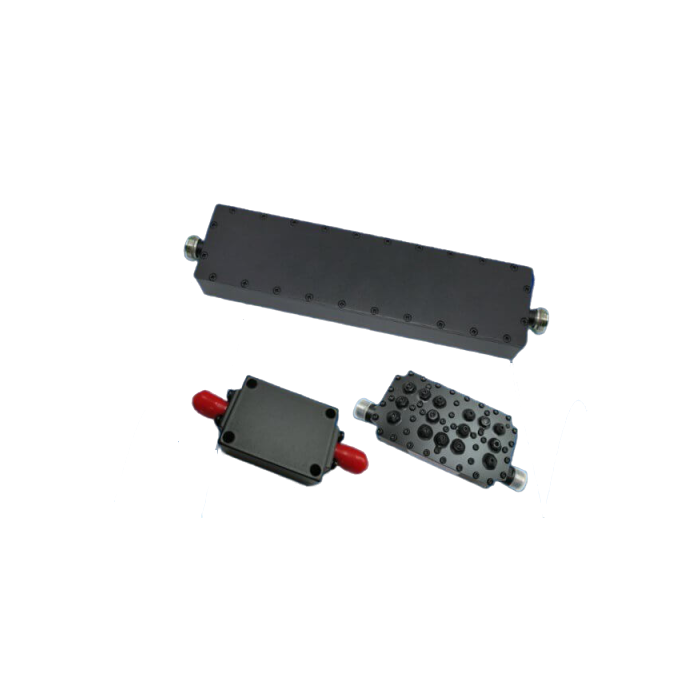

Nouveau Filtre passe-bande à cavités RF, forte sélectivité (jusqu'à 5 W) : série ST-xxGBxGAxx Agrandir l'image

Filtre passe-bande à cavités RF, forte sélectivité (jusqu'à 5 W) : série ST-xxGBxGAxx | Temwell Corporation

La série ST-xxGBxGAxx regroupe des filtres passe-bande à cavités couvrant les bandes K / Ka et au-delà, avec des fréquences centrales de 17,5 GHz à 65 GHz.

Plus de détails

Description

La série ST-xxGBxGAxx regroupe des filtres passe-bande à cavités couvrant les bandes K / Ka et au-delà, avec des fréquences centrales de 17,5 GHz à 65 GHz. Les modèles offrent des bande passantes typiques de 2 à 16 GHz, une perte d’insertion faible à partir de 0,4 dB et un taux d’ondulation (ripple) maîtrisé. Les interfaces RF disponibles incluent 2,92 mm (K), 2,4 mm (Q) et 1,85 mm (V) selon les références.

Avantages :

  • Large couverture fréquentielle : versions de 17,5 GHz à 65 GHz pour les systèmes de communication et de mesure en ondes millimétriques.
  • Sélectivité élevée : atténuation hors-bande jusqu’à ≥ 80 dB selon les modèles, pour un excellent rejet des canaux adjacents.
  • Faibles pertes : IL typ. dès 0,4 dB sur certaines versions pour préserver le budget de liaison.
  • Adaptation maîtrisée : RL typ. 16 à 20 dB, ondulation faible (ripple) pour une réponse en amplitude plus plate.
  • Puissance continue 5 W : robuste pour intégration en bancs RF, liaisons Tx/Rx et sous-systèmes front-end.
  • Connectique hautes fréquences standard : K 2,92 mm, Q 2,4 mm, V 1,85 mm selon la gamme de fréquence.

Caractéristiques principales :

  • Technologie : filtre passe-bande à cavités (Cavity BPF).
  • Fréquence centrale (f0) : de 17,5 GHz à 65 GHz selon référence.
  • Bande passante : typiquement 2 à 16 GHz (voir tableau comparatif).
  • Perte d’insertion (IL) : typ. 0,4 à 2,2 dB selon modèle.
  • Ondulation (Ripple) : typ. 0,38 à 0,9 dB.
  • Return Loss (RL) : typ. 16 à 20 dB.
  • Atténuation hors-bande : jusqu’à ≥ 80 dB sur de larges plages indiquées par référence.
  • Puissance : 5 W CW.
  • Connecteurs : 2,92 mm (K), 2,4 mm (Q) ou 1,85 mm (V).

Applications typiques :

    • Front-ends RF et sous-systèmes Tx/Rx en bande K/Ka/mmWave.
    • Liaisons point-à-point, backhaul et radios à ondes millimétriques.
    • Stations de test, caractérisation de composants et de modules RF.
    • SatCom, radars, capteurs et mesures en laboratoire.

Pourquoi choisir ce produit :

      • Couverture fréquentielle étendue : références de 17,5 GHz à 65 GHz pour positionner précisément f0 sur la bande visée.
      • Largeurs de bande au choix : options de 2 à 16 GHz afin d’équilibrer sélectivité et gabarit de canal.
      • Pertes et planéité maîtrisées : IL typ. 0,4–2,2 dB avec ripple 0,38–0,9 dB pour une réponse passante stable.
      • Bonne adaptation : RL typ. 16–20 dB pour limiter les réflexions et faciliter l’intégration.
      • Rejet hors-bande élevé : jusqu’à ≥ 80 dB selon la référence, pour contenir les composantes indésirables adjacentes.
      • Marge de puissance : tenue 5 W CW compatible avec des chaînes RF exigeantes.
      • Connectique adaptée à la bande : versions 2,92 mm (K), 2,4 mm (Q) ou 1,85 mm (V) pour s’aligner sur l’environnement de test/système.

Spécifications et modèles disponibles :

RéférenceTypef0 (GHz)Passband (GHz)BW (GHz)IL (dB)Ripple (dB)RL (dB)Atténuation hors-bandePuissanceConnecteur
ST-17.5GB5GA44 Cavity BPF 17.5 15-20 5 0.85 0.38 20 ≥80dB @ DC ~ 13.25GHz/≥48dB @ 13.25 ~ 14GHz
≥54dB @ 21 ~ 21.47GHz/≥80dB @ 21.47 ~ 46GHz		 5W 2.92mm(K)-Female
ST-22.5GB5GA13 Cavity BPF 22.5 20-25 5 1.1 0.44 18 ≥80dB @ DC ~ 18.25GHz/≥47dB @ 18.25 ~ 19GHz
≥50dB @ 26 ~ 26.52GHz/≥80dB @ 26.52 ~ 56GHz		 5W 2.92mm(K)-Female
ST-23GB6GA27 Cavity BPF 23 20-26 6 1.05 0.45 18 ≥80dB @ DC ~ 18.05GHz/≥44dB @ 18.05 ~ 19GHz
≥53dB @ 270 ~ 27.55GHz/≥80dB @ 27.55 ~ 57GHz		 5W 2.92mm(K)-Female
ST-24GB8GA34 Cavity BPF 24 20-28 8 1.25 0.58 18 ≥80dB @ DC ~ 18.3GHz/≥45dB @ 18.3 ~ 19GHz
≥59dB @ 29 ~ 29.3GHz/≥80dB @ 29.3 ~ 53GHz		 5W 2.92mm(K)-Female
ST-25GB10GA43 Cavity BPF 25 20-30 10 1.1 0.55 17 ≥80dB @ DC ~ 18GHz/≥40dB @ 18 ~ 19GHz
≥48dB @ 31 ~ 31.5GHz/≥80dB @ 31.5 ~ 50GHz		 5W 2.92mm(K)-Female
ST-26GB10GA74 Cavity BPF 26 21-31 10 1.15 0.55 17 ≥80dB @ DC ~ 19.05GHz/≥40dB @ 19.05 ~ 20GHz
≥41dB @ 32 ~ 32.62GHz/≥80dB @ 32.62 ~ 53GHz		 5W 2.92mm(K)-Female
ST-27GB10GA73 Cavity BPF 27 22-32 10 1.15 0.56 17 ≥80dB @ DC ~ 20.1GHz/≥40dB @ 20.1 ~ 21GHz
≥41dB @ 33 ~ 33.65GHz/≥80dB @ 33.65 ~ 55GHz		 5W 2.92mm(K)-Female
ST-27.5GB5GA95 Cavity BPF 27.5 25-30 15 1.2 0.48 20 ≥80dB @ DC ~ 23.3GHz/≥50dB @ 23.38 ~ 24GHz
≥50dB @ 31 ~ 31.6GHz/≥80dB @ 31.6 ~ 67GHz		 5W 2.92mm(K)-Female
ST-28GB10GA69 Cavity BPF 28 23-33 10 1.15 0.56 17 ≥80dB @ DC ~ 21.11GHz/≥40dB @ 21.11 ~ 22GHz
≥40dB @ 34 ~ 34.68GHz/≥80dB @ 34.68 ~ 56GHz		 5W 2.92mm(K)-Female
ST-29GB10GA68 Cavity BPF 29 24-34 10 1.2 0.57 17 ≥80dB @ DC ~ 22.14GHz/≥40dB @ 22.14 ~ 23GHz
≥40dB @ 35 ~ 35.72GHz/≥80dB @ 35.72 ~ 58GHz		 5W 2.92mm(K)-Female
ST-30GB10GA50 Cavity BPF 30 25-35 10 1.2 0.58 17 ≥80dB @ DC ~ 23.18GHz/≥42dB @ 23.18 ~ 24GHz
≥40dB @ 36 ~ 36.74GHz/≥80dB @ 36.74 ~ 60GHz		 5W 2.92mm(K)-Female
ST-30GB8GA75 Cavity BPF 30 26-34 8 0.4 0.57 18 ≥80dB @ DC ~ 24.5GHz/≥52dB @ 24.5 ~ 25GHz
≥52dB @ 35 ~ 35.5GHz/≥80dB @ 35.5 ~ 62GHz		 5W 2.92mm(K)-Female
ST-31GB10GA47 Cavity BPF 31 26-36 10 1.35 0.56 17 ≥80dB @ DC ~ 24.23GHz/≥44dB @ 24.23 ~ 25GHz
≥44dB @ 37 ~ 37.7GHz/≥80dB @ 37.7 ~ 60GHz		 5W 2.92mm(K)-Female
ST-32GB10GA46 Cavity BPF 32 27-37 10 1.35 0.56 17 ≥80dB @ DC ~ 25.25GHz/≥45dB @ 25.25 ~ 26GHz
≥44dB @ 38 ~ 38.72GHz/≥80dB @ 38.72 ~ 60GHz		 5W 2.92mm(K)-Female
ST-32.5GB5GA94 Cavity BPF 32.5 30-35 5 1.3 0.5 20 ≥80dB@DC ~ 28.35GHz /≥55dB@28.35 ~ 29GHz
≥50dB @36 ~ 36.65GHz/ ≥80dB @36.65 ~70GHz		 5W 2.92mm(K)-Female
ST-32.5GB15GA04 Cavity BPF 32.5 25-40 15 1.05 0.44 17 ≥80dB @ DC ~ 22.6GHz/≥31dB @ 22.6 ~ 24GHz
≥31dB @ 41 ~ 42.4GHz/≥80dB @ 42.4 ~ 53GHz		 5W 2.92mm(K)-Female
ST-33GB14GA51 Cavity BPF 33 26-40 14 1.05 0.47 17 ≥80dB @ DC ~ 23.7GHz/≥38dB @ 23.7 ~ 25GHz
≥32dB @ 41 ~ 42.3GHz/≥80dB @ 42.3 ~ 58GHz		 5W 2.92mm(K)-Female
ST-33GB10GA45 Cavity BPF 33 28-38 10 1.4 0.58 17 ≥80dB @ DC ~ 26.25GHz/≥44dB @ 26.25 ~ 27GHz
≥44dB @ 39 ~ 39.75GHz/≥80dB @ 39.75 ~ 61GHz		 5W 2.92mm(K)-Female
ST-33.5GB13GA03 Cavity BPF 33.5 27-40 13 1.15 0.5 17 ≥80dB @ DC ~ 24.88GHz/≥34dB @ 24.88 ~ 26GHz
≥34dB @ 41 ~ 42.18GHz/≥80dB @ 42.18 ~ 57GHz		 5W 2.92mm(K)-Female
ST-33.5GB15GA80 Cavity BPF 33.5 26-41 15 1.05 0.45 16 ≥80dB @ DC ~ 23.63GHz/≥31dB @ 23.63 ~ 25GHz
≥30dB @ 42 ~ 43.46GHz/≥80dB @ 43.46 ~ 55GHz		 5W 2.4mm(Q)-Female
ST-34GB12GA99 Cavity BPF 34 28-40 12 1.2 0.52 17 ≥80dB @ DC ~ 25.9GHz/≥36dB @ 25.9 ~ 27GHz
≥36dB @ 41 ~ 42.07GHz/≥80dB @ 42.07 ~ 58GHz		 5W 2.92mm(K)-Female
ST-34GB16GA32 Cavity BPF 34 26-42 16 1.05 0.43 16 ≥80dB @ DC ~ 23.6GHz/≥31dB @ 23.6 ~ 25GHz
≥27dB @ 43 ~ 44.68GHz/≥80dB @ 44.68 ~ 55GHz		 5W 2.4mm(Q)-Female
ST-34GB10GA44 Cavity BPF 34 29-39 10 1.4 0.58 17 ≥80dB @ DC ~ 27.25GHz/≥44dB @ 27.25 ~ 28GHz
≥42dB @ 40 ~ 40.8GHz/≥80dB @ 40.8 ~ 62GHz		 5W 2.92mm(K)-Female
ST-34GB14GA74 Cavity BPF 34 27-41 14 1.1 0.48 16 ≥80dB @ DC ~ 24.75GHz/≥31dB @ 24.75 ~ 26GHz
≥31dB @ 42 ~ 43.37GHz/≥80dB @ 43.37 ~ 58GHz		 5W 2.4mm(Q)-Female
ST-34.5GB15GA30 Cavity BPF 34.5 27-42 15 1.1 0.45 16 ≥80dB @ DC ~ 24.71GHz/≥31dB @ 24.71 ~ 26GHz
≥32dB @ 43 ~ 44.54GHz/≥80dB @ 44.54 ~ 56GHz		 5W 2.4mm(Q)-Female
ST-34.5GB11GA33 Cavity BPF 34.5 29-40 11 1.4 0.57 17 ≥80dB @ DC ~ 27.2GHz/≥42dB @ 27.2 ~ 28GHz
≥40dB @ 41 ~ 41.92GHz/≥80dB @ 41.92 ~ 62GHz		 5W 2.92mm(K)-Female
ST-34.5GB13GA67 Cavity BPF 34.5 28-41 13 1.15 0.5 17 ≥80dB @ DC ~ 25.8GHz/≥32dB @ 25.8 ~ 27GHz
≥33dB @ 42 ~ 43.25GHz/≥80dB @ 43.25 ~ 58GHz		 5W 2.92mm(K)-Female
ST-35GB10GA28 Cavity BPF 35 30-40 10 1.5 0.6 17 ≥80dB @ DC ~ 28.3GHz/≥45dB @ 28.3 ~ 29GHz
≥43dB @ 41 ~ 41.8GHz/≥80dB @ 41.8 ~ 63GHz		 5W 2.4mm(Q)-Female
ST-35GB6GA78 Cavity BPF 35 32-38 6 1.35 0.53 18 ≥80dB @ DC ~ 30.35GHz/≥50dB @ 30.35 ~ 31GHz
≥45dB @ 39 ~ 39.92GHz/≥80dB @ 39.92 ~ 67GHz		 5W 2.92mm(K)-Female
ST-35GB14GA29 Cavity BPF 35 28-42 14 1.15 0.48 16 ≥80dB @ DC ~ 25.8GHz/≥31dB @ 25.8 ~ 27GHz
≥30dB @ 43 ~ 44.46GHz/≥80dB @ 44.46 ~ 58GHz		 5W 2.4mm(Q)-Female
ST-35GB12GA59 Cavity BPF 35 29-41 12 1.25 0.53 17 ≥80dB @ DC ~ 26.98GHz/≥36dB @ 26.98 ~ 28GHz
≥35dB @ 42 ~ 43.12GHz/≥80dB @ 43.12 ~ 60GHz		 5W 2.4mm(Q)-Female
ST-35GB16GA75 Cavity BPF 35 27-43 16 1.05 0.44 16 ≥80dB @ DC ~ 24.56GHz/≥30dB @ 24.56 ~ 26GHz
≥23dB @ 44 ~ 45.87GHz/≥80dB @ 45.87 ~ 55GHz		 5W 2.4mm(Q)-Female
ST-35.5GB13GA13 Cavity BPF 35.5 29-42 13 1.2 0.52 17 ≥80dB @ DC ~ 26.85GHz/≥32dB @ 26.85 ~ 28GHz
≥32dB @ 43 ~ 44.32GHz/≥80dB @ 44.32 ~ 58GHz		 5W 2.4mm(Q)-Female
ST-35.5GB11GA53 Cavity BPF 35.5 30-41 11 1.35 0.57 17 ≥80dB @ DC ~ 28.18GHz/≥42dB @ 28.18 ~ 29GHz
≥38dB @ 42 ~ 42.99GHz/≥80dB @ 42.99 ~ 62GHz		 5W 2.4mm(Q)-Female
ST-35.5GB15GA68 Cavity BPF 35.5 28-43 15 1.1 0.47 16 ≥80dB @ DC ~ 25.66GHz/≥30dB @ 25.66 ~ 27GHz
≥26dB @ 44 ~ 45.7GHz/≥80dB @ 45.7 ~ 57GHz		 5W 2.4mm(Q)-Female
ST-36GB8GA72 Cavity BPF 36 32-40 8 1.65 0.65 18 ≥80dB @ DC ~ 30.5GHz/≥52dB @ 30.5 ~ 31GHz
≥52dB @ 41 ~ 41.5GHz/≥80dB @ 41.5 ~ 68GHz		 5W 2.92mm(K)-Female
ST-36GB10GA02 Cavity BPF 36 31-41 10 1.55 0.61 17 ≥80dB @ DC ~ 29.31GHz/≥45dB @ 29.31 ~ 30GHz
≥42dB @ 42 ~ 42.84GHz/≥80dB @ 42.84 ~ 64GHz		 5W 2.4mm(Q)-Female
ST-36GB12GA28 Cavity BPF 36 30-42 12 1.3 0.55 17 ≥80dB @ DC ~ 27.95GHz/≥34dB @ 27.95 ~ 29GHz
≥35dB @ 43 ~ 44.17GHz/≥80dB @ 44.17 ~ 61GHz		 5W 2.4mm(Q)-Female
ST-36GB14GA60 Cavity BPF 36 29-43 14 1.15 0.49 16 ≥80dB @ DC ~ 26.77GHz/≥31dB @ 26.77 ~ 28GHz
≥27dB @ 44 ~ 45.58GHz/≥80dB @ 45.58 ~ 58GHz		 5W 2.4mm(Q)-Female
ST-36.5GB13GA42 Cavity BPF 36.5 30-43 13 1.2 0.52 16 ≥80dB @ DC ~ 27.86GHz/≥32dB @ 27.86 ~ 29GHz
≥31dB @ 44 ~ 45.41GHz/≥80dB @ 45.41 ~ 60GHz		 5W 2.4mm(Q)-Female
ST-37GB14GA96 Cavity BPF 37 30-44 6 1.15 0.5 16 ≥80dB @ DC ~ 27.9GHz/≥37dB @ 27.9 ~ 29GHz
≥28dB @ 45 ~ 46GHz/≥65dB @ 46 ~ 46.7GHz/
≥80dB @ 46.7 ~ 59GHz		 5W 2.4mm(Q)-Female
ST-37GB10GA01 Cavity BPF 37 32-42 10 1.55 0.61 17 ≥80dB @ DC ~ 30.32GHz/≥45dB @ 30.32 ~ 31GHz
≥40dB @ 43 ~ 43.9GHz/≥80dB @ 43.9 ~ 65GHz		 5W 2.4mm(Q)-Female
ST-37.5GB5GA19 Cavity BPF 37.5 35-40 5 1.5 0.55 18 ≥80dB @ DC ~ 33.45GHz/≥52dB @ 33.45 ~ 34GHz
≥47dB @ 41 ~ 41.8GHz/≥80dB @ 41.8 ~ 70GHz		 5W 2.92mm(K)-Female
ST-37.5GB15GA21 Cavity BPF 37.5 30-45 15 1.1 0.48 16 ≥80dB @ DC ~ 27.78GHz/≥45dB @ 27.78 ~ 29GHz
≥30dB @ 46 ~ 47.88GHz/≥80dB @ 47.88 ~ 60.5GHz		 5W 2.4mm(Q)-Female
ST-38GB10GA97 Cavity BPF 38 33-43 10 1.6 0.63 17 ≥80dB @ DC ~ 31.32GHz/≥44dB @ 31.32 ~ 32GHz
≥40dB @ 44 ~ 44.92GHz/≥80dB @ 44.92 ~ 67GHz		 5W 2.4mm(Q)-Female
ST-38.5GB7GA07 Cavity BPF 38.5 35-42 7 1.3 0.5 18 ≥80dB @ DC ~ 33.2GHz/≥45dB @ 33.2 ~ 34GHz
≥38dB @ 43 ~ 44.3GHz/≥80dB @ 44.3 ~ 66GHz		 5W 2.4mm(Q)-Female
ST-39GB6GA72 Cavity BPF 39 36-42 6 1.45 0.57 18 ≥80dB @ DC ~ 34.35GHz/≥48dB @ 34.35 ~ 35GHz
≥44dB @ 43 ~ 44GHz/≥80dB @ 44 ~ 67GHz		 5W 2.4mm(Q)-Female
ST-39GB10GA96 Cavity BPF 39 34-44 10 1.65 0.64 17 ≥80dB @ DC ~ 32.32GHz/≥44dB @ 32.32 ~ 33GHz
≥38dB @ 45 ~ 45.97GHz/≥80dB @ 45.97 ~ 67GHz		 5W 2.4mm(Q)-Female
ST-39GB4GA09 Cavity BPF 39 37-41 4 1.8 0.61 20 ≥80dB @ DC ~ 35.65GHz/≥50dB @ 35.65 ~ 36.13GHz
≥50dB @ 41.98 ~ 42.57GHz/≥80dB @ 42.57 ~ 70GHz		 5W 2.92mm(K)-Female
ST-39.5GB5GA00 Cavity BPF 39.5 37-42 5 1.5 0.55 18 ≥80dB @ DC ~ 35.45GHz/≥52dB @ 35.45 ~ 36GHz
≥47dB @ 43 ~ 43.8GHz/≥80dB @ 43.8 ~ 70GHz		 5W 2.4mm(Q)-Female
ST-40GB10GA19 Cavity BPF 40 35-45 10 1.7 0.65 17 ≥80dB @ DC ~ 33.4GHz/≥48dB @ 33.4 ~ 34GHz
≥36dB @ 46 ~ 47.05GHz/≥80dB @ 47.05 ~ 66GHz		 5W 2.4mm(Q)-Female
ST-40GB4GA05 Cavity BPF 40 38-42 2 1.8 0.62 20 ≥80dB @ DC ~ 36.65GHz/≥50dB @ 36.65 ~ 37.13GHz
≥50dB @ 42.98 ~ 43.57GHz/≥80dB @ 43.57 ~ 70GHz		 5W 2.92mm(K)-Female
ST-42.5GB15GA95 Cavity BPF 42.5 35-50 15 1.2 0.52 16 ≥80dB @ DC ~ 32.9GHz/≥35dB @ 32.9 ~ 34GHz
≥20dB @ 51 ~ 52GHz/≥50dB @ 52 ~ 53.6GHz/
≥80dB @ 53.6 ~ 62GHz		 5W 2.4mm(Q)-Female
ST-43GB6GA47 Cavity BPF 43 40-46 6 1.6 0.6 18 ≥80dB @ DC ~ 38.3GHz/≥47dB @ 38.3 ~ 39GHz
≥40dB @ 47 ~ 48.2GHz/≥80dB @ 48.2 ~ 70GHz		 5W 2.4mm(Q)-Female
ST-45GB10GA11 Cavity BPF 45 40-50 10 1.8 0.7 17 ≥80dB @ DC ~ 38.4GHz/≥47dB @ 38.4 ~ 39GHz
≥33dB @ 51 ~ 52.25GHz/≥80dB @ 52.25 ~ 68GHz		 5W 2.4mm(Q)-Female
ST-47GB6GA48 Cavity BPF 47 44-50 6 1.8 0.65 18 ≥80dB @ DC ~ 42.3GHz/≥47dB @ 42.3 ~ 43GHz
≥40dB @ 51 ~ 52.2GHz/≥80dB @ 52.2 ~ 70GHz		 5W 2.4mm(Q)-Female
ST-50GB10GA10 Cavity BPF 50 45-50 10 1.9 0.75 16 ≥80dB @ DC ~ 43.4GHz/ ≥44dB @ 43.4 ~ 44GHz
≥32dB @ 56 ~ 57.4GHz/ ≥80dB @ 57.4 ~ 70GHz		 5W 1.85mm(V)-Female
ST-55GB10GA96 Cavity BPF 55 50-60 10 2.0 0.8 16 ≥80dB @ DC ~ 48.4GHz/ ≥42dB @ 48.4 ~ 49GHz
≥30dB @ 61 ~ 62.55GHz / ≥80dB @ 62.55 ~ 73GHz		 5W 1.85mm(V)-Female
ST-60GB10GA20 Cavity BPF 60 55-65 10 2.1 0.85 16 ≥80dB @ DC ~ 53.53GHz/≥50dB @ 53.53 ~ 54GHz
≥27dB @ 66 ~ 67.78GHz/≥80dB @ 67.78 ~ 76GHz		 5W 1.85mm(V)-Female
ST-65GB10GA29 Cavity BPF 65 60-70 10 2.2 0.9 16 ≥80dB @ DC ~ 58.53GHz/≥50dB @ 58.53 ~ 59GHz 5W 1.85mm(V)-Female
