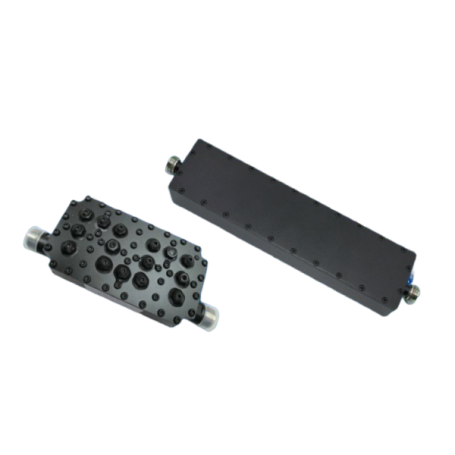

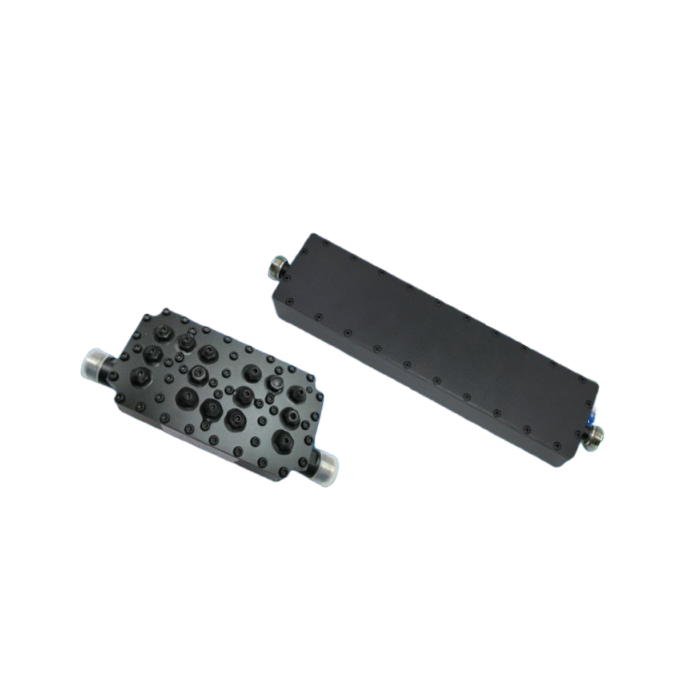

Nouveau Filtre passe-bande haute puissance – 500 MHz à 3 GHz, jusqu’à 1500 W : série ST-WPxx Agrandir l'image

Filtre passe-bande haute puissance (jusqu’à 1500 W) : série ST-WPxx | Temwell Corporation

La série ST-WPxx regroupe des filtres passe-bande à cavités (Cavity BPF) haute puissance conçus pour des applications moyennes et hautes fréquences de 500 MHz à 3 GHz, avec une tenue en puissance de 100 W à 1000 W (jusqu’à 1500 W selon référence).

Plus de détails

Description

La série ST-WPxx regroupe des filtres passe-bande à cavités (Cavity BPF) haute puissance conçus pour des applications moyennes et hautes fréquences de 500 MHz à 3 GHz, avec une tenue en puissance de 100 W à 1000 W (jusqu’à 1500 W selon référence). Ils offrent une réponse fréquentielle stable, une faible perte d’insertion (IL typ. 1,0 dB) et une forte suppression hors-bande (jusqu’à 70 dB), afin d’assurer la pureté spectrale et la stabilité des systèmes sous forte charge RF.

Avantages :

  • Haute puissance : de 100 W à 1000 W, avec variantes jusqu’à 1500 W pour les environnements exigeants.
  • Faibles pertes : IL typ. 1,0 dB et VSWR typ. 1.3:1 pour préserver le budget de liaison.
  • Rejet hors-bande élevé : jusqu’à 70 dB autour de la bande cible (voir spécifications par modèle).
  • Robustesse & stabilité : topologie à cavités pour une réponse stable mécaniquement et thermiquement.
  • Interopérabilité : connecteurs N-Female (autres connectiques possibles sur demande).

Caractéristiques principales :

  • Technologie : filtre passe-bande à cavités.
  • Fréquences centrales : typiquement 632 MHz à 2,655 GHz (exemples ci-dessous).
  • Bandes passantes : de 14 MHz à 100 MHz selon modèle.
  • Perte d’insertion (IL) : 1,0 dB typ.
  • VSWR : typ. 1.3:1.
  • Atténuation hors-bande : jusqu’à 70 dB (fenêtres spécifiées par référence).
  • Puissance : 100 W à 1000 W (jusqu’à 1500 W sur certaines références).
  • Connectique : N-Female (autres sur demande).

Applications typiques :

  • Émetteurs haute puissance, stations de base, équipements de radiodiffusion.
  • Communications militaires, stations terrestres satellite, RADAR.
  • Modules RF de puissance et plateformes d’essais sous forte charge.
  • Télécom, minier, aéronautique : scénarios multi-fréquences à exigences élevées de filtrage.

Pourquoi choisir ce produit :

  • Marge de puissance : références de 100 W à 1000 W avec options jusqu’à 1500 W pour absorber les crêtes de puissance.
  • Performance passband : IL ~1,0 dB et VSWR 1.3:1 typiques pour limiter pertes et réflexions.
  • Sélectivité maîtrisée : jusqu’à 70 dB de rejet autour de fc afin de contenir les bruits haut/bas de bande.
  • Intégration simple : boîtier cavité N-Female robuste, câblage standard et mise en œuvre rapide.
  • Adaptabilité : choix de bandwidth 14–100 MHz et de fréquences centrales pour caler précisément le gabarit.

Spécifications et modèles disponibles :

ReferenceFilter TypeCenter Frequency (MHz)Passband (MHz)Bandwidth (MHz)IL (dB)VSWRAttenuation Value (dB)Power (W)Connect Method
ST-WP01-632N Cavity BPF 632 625–639 14 1.0 1.3:1 70 dB @ FC ±25 MHz 100 N-Female
ST-WP02-692N Cavity BPF 692 685–699 14 1.0 1.3:1 70 dB @ FC ±25 MHz 100 N-Female
ST-WP03-707N Cavity BPF 707 697–717 20 1.0 1.3:1 70 dB @ FC −21 MHz / +19 MHz 100 N-Female
ST-WP04-740N Cavity BPF 740 727–753 26 1.0 1.3:1 70 dB @ FC ±24 MHz 100 N-Female
ST-WP05-1090SN Cavity BPF 1090 1080–1100 20 1.0 1.3:1 40 dB @ 1020–1040 MHz 20–1500 N-Female
ST-WP06-1300S Cavity BPF 1300 1250–1350 100 1.0 1.3:1 55 dB @ DC–1100 MHz; 50 dB @ 1500–3000 MHz 100–1000 N-Female
ST-WP07-2535N Cavity BPF 2535 2500–2570 70 1.0 1.3:1 70 dB @ FC ±53 MHz 100 N-Female
ST-WP08-2655N Cavity BPF 2655 2620–2690 70 1.0 1.3:1 70 dB @ FC ±53 MHz 100 N-Female
