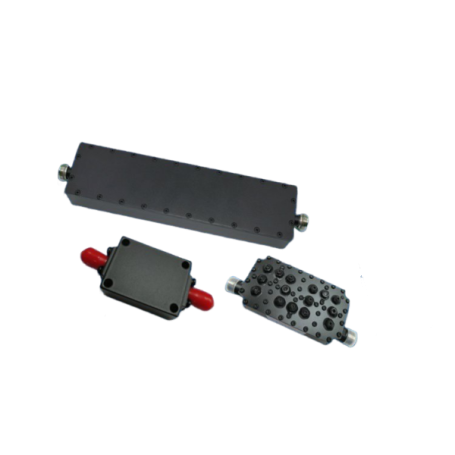

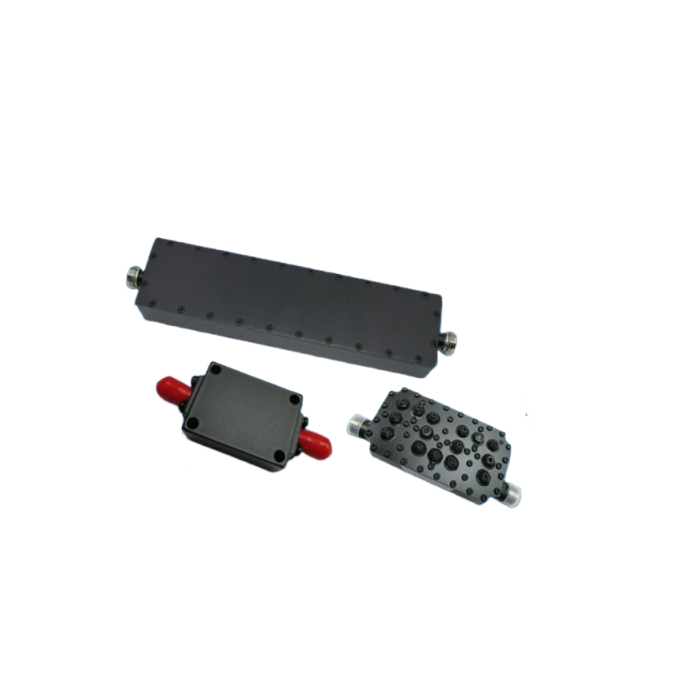

Filtre passe-haut à cavités – SMA-F (jusqu'à 15 W) : série STHP | Temwell Corporation

La série STHP regroupe des filtres passe-haut à cavités (Cavity HPF) connecteurisés SMA-femelle, couvrant des fréquences de coupure de 1,0 GHz à 18 GHz avec des bandes passantes s’étendant jusqu’à 46 GHz selon les références.

Plus de détails

Description

La série STHP regroupe des filtres passe-haut à cavités (Cavity HPF) connecteurisés SMA-femelle, couvrant des fréquences de coupure de 1,0 GHz à 18 GHz avec des bandes passantes s’étendant jusqu’à 46 GHz selon les références. Chaque modèle présente une perte d’insertion ≤ 1,0 dB et un VSWR maîtrisé (jusqu’à ≤ 1,7:1), avec deux familles de rejet hors-bande : ≥ 60 dB ou ≥ 50 dB. La tenue en puissance 15 W CW facilite l’intégration en bancs RF et sous-systèmes Tx/Rx.

Avantages :

  • Deux niveaux de rejet : déclinaisons ≥ 60 dB ou ≥ 50 dB pour ajuster sélectivité/atténuation aux besoins réels.
  • Faibles pertes : IL ≤ 1,0 dB pour préserver le budget de liaison.
  • Adaptation contrôlée : VSWR ≤ 1,5:1 typique (jusqu’à ≤ 1,7:1 selon modèles).
  • Granularité de fc : nombreuses coupures de 1,0 à 18 GHz par pas serrés.
  • Robustesse : 15 W CW, boîtier cavité pour stabilité mécanique/thermique.
  • Interopérabilité : connectique SMA-femelle standard.

Caractéristiques principales :

  • Technologie : filtre passe-haut à cavités.
  • Fréquences de coupure : 1,0 GHz à 18 GHz (selon référence).
  • Passband : de fc jusqu’à 46 GHz max (suivant modèle).
  • Perte d’insertion : ≤ 1,0 dB.
  • VSWR : typ. ≤ 1,5:1 (jusqu’à ≤ 1,7:1).
  • Atténuation stopband : ≥ 60 dB ou ≥ 50 dB (fenêtres précisées par référence).
  • Puissance : 15 W CW.
  • Connecteur : SMA-femelle.

Applications typiques :

  • Nettoyage du spectre : rejet des basses fréquences, fondamentale/LO indésirables et produits d’intermodulation basse.
  • Chaînes Tx/Rx : conditionnement de signaux en amont/aval des étages d’amplification et de conversion.
  • Bancs de test RF : caractérisation d’amplificateurs, mélangeurs, synthétiseurs, sources.
  • Instrumentation : filtrage anti-repliement/anti-aliasing sur voies large bande.

Pourquoi choisir ce produit :

  • Choix de sélectivité : familles ≥ 60 dB ou ≥ 50 dB pour dimensionner le rejet hors-bande sans sur-spécifier.
  • Granularité des coupures : nombreuses valeurs de fc pour caler précisément la fenêtre utile.
  • Performances passband : IL ≤ 1,0 dB, VSWR contenu pour limiter pertes et réflexions.
  • Intégration simple : SMA-F universel, compatible câblage et instruments du marché.
  • Marge de puissance : 15 W CW adaptée aux essais prolongés et sous-systèmes RF exigeants.

Spécifications et modèles disponibles :

ReferenceFilter TypeCut-off (GHz)Passband (GHz)IL (dB)VSWRAtténuation (dB)PuissanceConnecteur
STHP-1-6GA82 Cavity HPF 1.0 1.0~6.0 ≤1.0 ≤1.6:1 ≥60 @ DC~0.86 GHz 15W SMA-Female
STHP-1.25-7GA90 Cavity HPF 1.25 1.25~7.0 ≤1.0 ≤1.5:1 ≥60 @ DC~1.04 GHz 15W SMA-Female
STHP-1.5-8GA83 Cavity HPF 1.5 1.5~8.0 ≤1.0 ≤1.5:1 ≥60 @ DC~1.28 GHz 15W SMA-Female
STHP-1.75-10GA84 Cavity HPF 1.75 1.75~10 ≤1.0 ≤1.5:1 ≥60 @ DC~1.47 GHz 15W SMA-Female
STHP-2-13GA85 Cavity HPF 2.0 2.0~13 ≤1.0 ≤1.5:1 ≥60 @ DC~1.7 GHz 15W SMA-Female
STHP-2.25-14GA86 Cavity HPF 2.25 2.25~14 ≤1.0 ≤1.5:1 ≥60 @ DC~1.93 GHz 15W SMA-Female
STHP-2.5-15GA87 Cavity HPF 2.5 2.5~15 ≤1.0 ≤1.5:1 ≥60 @ DC~2.15 GHz 15W SMA-Female
STHP-2.75-16GA88 Cavity HPF 2.75 2.75~16 ≤1.0 ≤1.5:1 ≥60 @ DC~2.36 GHz 15W SMA-Female
STHP-3-18GA33 Cavity HPF 3.0 3.0~18 ≤1.0 ≤1.5:1 ≥60 @ DC~2.6 GHz 15W SMA-Female
STHP-3.25-18GA89 Cavity HPF 3.25 3.25~18 ≤1.0 ≤1.5:1 ≥60 @ DC~2.83 GHz 15W SMA-Female
STHP-3.5-19GA35 Cavity HPF 3.5 3.5~19 ≤1.0 ≤1.5:1 ≥60 @ DC~3.08 GHz 15W SMA-Female
STHP-3.75-19GA90 Cavity HPF 3.75 3.75~19 ≤1.0 ≤1.5:1 ≥60 @ DC~3.3 GHz 15W SMA-Female
STHP-4-20GA38 Cavity HPF 4.0 4.0~20 ≤1.0 ≤1.5:1 ≥60 @ DC~3.55 GHz 15W SMA-Female
STHP-4.25-0GA91 Cavity HPF 4.25 4.25~20 ≤1.0 ≤1.5:1 ≥60 @ DC~3.78 GHz 15W SMA-Female
STHP-4.5-21GA92 Cavity HPF 4.5 4.5~21 ≤1.0 ≤1.5:1 ≥60 @ DC~3.98 GHz 15W SMA-Female
STHP-5-22GA93 Cavity HPF 5.0 5.0~22 ≤1.0 ≤1.5:1 ≥60 @ DC~4.48 GHz 15W SMA-Female
STHP-5.5-23GA94 Cavity HPF 5.5 5.5~23 ≤1.0 ≤1.5:1 ≥60 @ DC~4.95 GHz 15W SMA-Female
STHP-6-24GA95 Cavity HPF 6.0 6.0~24 ≤1.0 ≤1.5:1 ≥60 @ DC~5.4 GHz 15W SMA-Female
STHP-6.5-24GA96 Cavity HPF 6.5 6.5~24 ≤1.0 ≤1.5:1 ≥60 @ DC~5.83 GHz 15W SMA-Female
STHP-7-24GA97 Cavity HPF 7.0 7.0~24 ≤1.0 ≤1.5:1 ≥60 @ DC~6.3 GHz 15W SMA-Female
STHP-7.5-24.5GA98 Cavity HPF 7.5 7.5~24.5 ≤1.0 ≤1.5:1 ≥60 @ DC~6.77 GHz 15W SMA-Female
STHP-8-25GA44 Cavity HPF 8.0 8.0~25 ≤1.0 ≤1.5:1 ≥60 @ DC~7.25 GHz 15W SMA-Female
STHP-8.5-25GA99 Cavity HPF 8.5 8.5~25 ≤1.0 ≤1.5:1 ≥60 @ DC~7.68 GHz 15W SMA-Female
STHP-9-23GA00 Cavity HPF 9.0 9.0~23 ≤1.0 ≤1.5:1 ≥60 @ DC~8.22 GHz 15W SMA-Female
STHP-9.5-23.5GA01 Cavity HPF 9.5 9.5~23.5 ≤1.0 ≤1.5:1 ≥60 @ DC~8.7 GHz 15W SMA-Female
STHP-10-24GA02 Cavity HPF 10 10~24 ≤1.0 ≤1.5:1 ≥60 @ DC~9.17 GHz 15W SMA-Female
STHP-10.5-24GA03 Cavity HPF 10.5 10.5~24 ≤1.0 ≤1.6:1 ≥60 @ DC~9.58 GHz 15W SMA-Female
STHP-11-24GA04 Cavity HPF 11 11~24 ≤1.0 ≤1.6:1 ≥60 @ DC~10.07 GHz 15W SMA-Female
STHP-11.5-24GA05 Cavity HPF 11.5 11.5~24 ≤1.0 ≤1.6:1 ≥60 @ DC~10.55 GHz 15W SMA-Female
STHP-12-24GA06 Cavity HPF 12 12~24.5 ≤1.0 ≤1.6:1 ≥60 @ DC~11 GHz 15W SMA-Female
STHP-12.5-24.5GA07 Cavity HPF 12.5 12.5~24.5 ≤1.0 ≤1.6:1 ≥60 @ DC~11.4 GHz 15W SMA-Female
STHP-13-24.5GA08 Cavity HPF 13 13~24.5 ≤1.0 ≤1.6:1 ≥60 @ DC~11.95 GHz 15W SMA-Female
STHP-13.5-24.5GA09 Cavity HPF 13.5 13.5~24.5 ≤1.0 ≤1.6:1 ≥60 @ DC~12.4 GHz 15W SMA-Female
STHP-14-25GA10 Cavity HPF 14 14~25 ≤1.0 ≤1.6:1 ≥60 @ DC~12.82 GHz 15W SMA-Female
STHP-14.5-25GA11 Cavity HPF 14.5 14.5~25 ≤1.0 ≤1.6:1 ≥60 @ DC~13.3 GHz 15W SMA-Female
STHP-15-25GA12 Cavity HPF 15 15~25 ≤1.0 ≤1.6:1 ≥60 @ DC~13.7 GHz 15W SMA-Female
STHP-18-46GA13 Cavity HPF 18 18~46 ≤1.0 ≤1.7:1 ≥60 @ DC~16.2 GHz 15W SMA-Female

Tableau comparatif — Série ≥ 50 dB (Cavity HPF, SMA-F, 15 W)

#Part NumberFilter TypeCut-off (GHz)Passband (GHz)IL (dB)VSWRAtténuation (dB)PuissanceConnecteur
1 STHP-1-10GA14 Cavity HPF 1.0 1.0~10 ≤1.0 ≤1.5:1 ≥50 @ DC~0.78 GHz 15W SMA-Female
2 STHP-1.25-12GA15 Cavity HPF 1.25 1.25~12 ≤1.0 ≤1.5:1 ≥50 @ DC~0.98 GHz 15W SMA-Female
3 STHP-1.5-14GA16 Cavity HPF 1.5 1.5~14 ≤1.0 ≤1.5:1 ≥50 @ DC~1.17 GHz 15W SMA-Female
4 STHP-1.75-17GA17 Cavity HPF 1.75 1.75~17 ≤1.0 ≤1.5:1 ≥50 @ DC~1.38 GHz 15W SMA-Female
5 STHP-2-19GA18 Cavity HPF 2.0 2.0~19 ≤1.0 ≤1.5:1 ≥50 @ DC~1.58 GHz 15W SMA-Female
6 STHP-2.25-19GA19 Cavity HPF 2.25 2.25~19 ≤1.0 ≤1.5:1 ≥50 @ DC~1.77 GHz 15W SMA-Female
7 STHP-2.5-20GA20 Cavity HPF 2.5 2.5~20 ≤1.0 ≤1.5:1 ≥50 @ DC~1.98 GHz 15W SMA-Female
8 STHP-2.75-21GA21 Cavity HPF 2.75 2.75~21 ≤1.0 ≤1.5:1 ≥50 @ DC~2.2 GHz 15W SMA-Female
9 STHP-3-21GA22 Cavity HPF 3.0 3.0~21 ≤1.0 ≤1.5:1 ≥50 @ DC~2.36 GHz 15W SMA-Female
10 STHP-3.25-22GA23 Cavity HPF 3.25 3.25~22 ≤1.0 ≤1.5:1 ≥50 @ DC~2.57 GHz 15W SMA-Female
11 STHP-3.5-23GA24 Cavity HPF 3.5 3.5~23 ≤1.0 ≤1.5:1 ≥50 @ DC~2.77 GHz 15W SMA-Female
12 STHP-3.75-23GA25 Cavity HPF 3.75 3.75~23 ≤1.0
