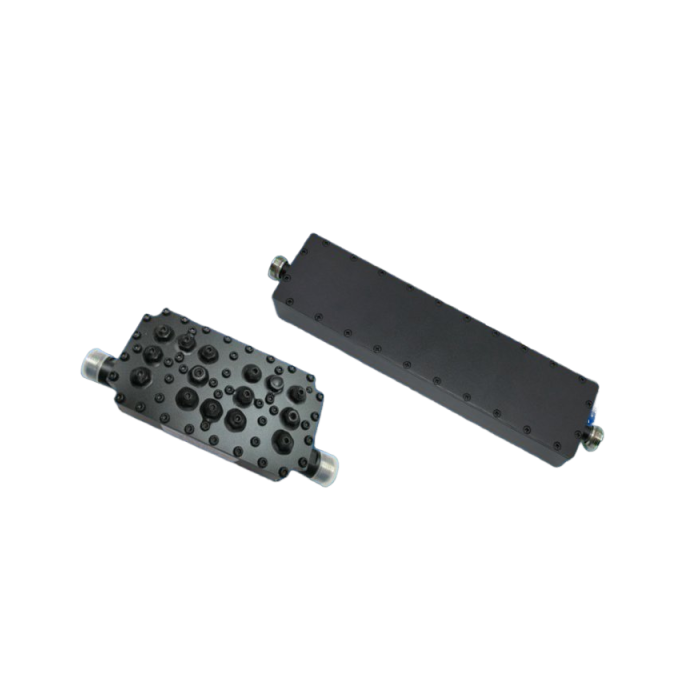

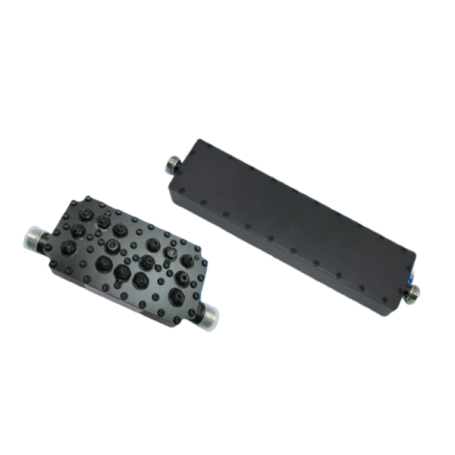

Filtre passe-bande basse – bandes étroites (20 MHz – 50 MHz) : série ST-WFxx | Temwell Corporation

La série ST-WFxx regroupe des filtres passe-bande basse bande (technologies Cavity, LC, Interdigital, Comb) couvrant de 400 MHz à 28 GHz. Elle prend en charge des conceptions bande étroite (20–50 MHz) comme des bandes larges (≥ 100 MHz), avec une suppression hors-bande > 60 dB selon références.

Plus de détails

Description

La série ST-WFxx regroupe des filtres passe-bande basse bande (technologies Cavity, LC, Interdigital, Comb) couvrant de 400 MHz à 28 GHz. Elle prend en charge des conceptions bande étroite (20–50 MHz) comme des bandes larges (≥ 100 MHz), avec une suppression hors-bande > 60 dB selon références. Les modèles supportent jusqu’à 100 W (et plus bas selon techno/fréquence) avec connectique SMA/N/K, pour des intégrations rapides sur bancs RF et équipements de communication.

Avantages :

  • Large latitude de bande : choix 20–50 MHz ou ≥ 100 MHz pour optimiser sélectivité/débit utile.
  • Rejet élevé : fenêtres d’atténuation jusqu’à ≥ 60 dB afin de contenir les canaux adjacents et bruits.
  • Passband maîtrisé : pertes d’insertion typiques 0,5 à 2,2 dB et VSWR ~1.3:1 (suivant modèle).
  • Tenue en puissance : jusqu’à 100 W pour les applications exigeantes.
  • Interopérabilité : SMA-F, N-F/N-M, K-F, impédance 50 Ω (versions 75 Ω possibles).

Caractéristiques principales :

  • Technologies : Cavity BPF, LC BPF, Interdigital, Comb.
  • Fréquences centrales : typ. 435 MHz → 28 GHz (voir tableau).
  • Bandes passantes : de 20 MHz à 5,25 GHz selon référence.
  • Atténuation hors-bande : jusqu’à ≥ 60 dB (fenêtres précisées par référence).
  • Puissance : 5 W à 100 W suivant la techno/la bande.
  • Connectique : SMA, N, K ; impédance 50/75 Ω selon besoin.

Applications typiques :

  • Télécommunications & stations de base (coexistence multi-bandes, filtrage canal).
  • SatCom, RADAR, défense, modules RF de puissance.
  • Test & mesure : front-ends et bancs RF large/étroite bande.

Pourquoi choisir ce produit :

  • Dimensionnement précis : références bande étroite 20–50 MHz ou ≥ 100 MHz pour adapter finement la sélectivité au gabarit système.
  • Qualité spectrale : jusqu’à ≥ 60 dB de rejet hors-bande pour maintenir la pureté du signal.
  • Performance passband : IL bas et VSWR maîtrisé pour préserver le budget de liaison et limiter les réflexions.
  • Robustesse : options jusqu’à 100 W pour environnements de puissance et essais prolongés.
  • Intégration plug-and-play : connecteurs SMA/N/K standard, formats prêts à l’emploi.

Spécifications et modèles disponibles :

ReferenceFilter TypeCenter Frequency (MHz)Passband (MHz)Bandwidth (MHz)IL (dB)VSWR/RL (dB)Attenuation Value (dB)Power (W)Connect Method
ST-WF01-435S Cavity BPF 435 425–445 20 2.0 1.3:1 60 dB @ DC–400M; 60 dB @ 460–800M 20 SMA-Female
ST-WF02-500S LC BPF 500 200–800 600 8.0 1.8:1 50 dB @ DC–50M; 50 dB @ 1500–2500M 1 SMA-Female
ST-WF03-632N Cavity BPF 632 625–639 14 1.0 1.3:1 70 dB @ FC ±25M 100 N-Female
ST-WF04-707N Cavity BPF 707 697–717 20 1.0 1.3:1 70 dB @ FC −21M / +19M 100 N-Female
ST-WF05-881S Cavity BPF 881 869–894 30 1.5 1.3:1 45 dB @ FC ±10M 25 SMA-Female
ST-WF06-942S Cavity BPF 942 925–960 35 1.5 1.3:1 45 dB @ FC ±10M 25 SMA-Female
ST-WF07-1200S Cavity BPF 1200 1190–1210 20 1.0 1.3:1 50 dB @ DC–1100M; 50 dB @ 1300–3000M 10 SMA-Female
ST-WF08-1810S Cavity BPF 1810 1790–1830 40 1.5 1.3:1 20 dB @ DC–1760M; 20 dB @ 1860–4000M 10 SMA-Female
ST-WF09-2225S Cavity BPF 2225 2210–2240 30 2.0 1.3:1 40 dB @ FC ±50M 20 SMA-Female
ST-WF10-2425S Cavity BPF 2425 2400–2450 50 1.5 1.3:1 45 dB @ FC ±15M 25 SMA-Female
ST-WF11-2900S Cavity BPF 2900 2698–3102 404 0.5 1.3:1 60 dB @ DC–2648M; 60 dB @ 3152–6000M 5 SMA-Female
ST-WF12-5800S Cavity BPF 5800 5725–5875 150 2.2 1.3:1 10 dB @ FC ±100M; 20 dB @ FC ±125M 10 SMA-Female
ST-WF13-12GS Cavity BPF 12200 11700–12700 1000 2.0 20 60 dB @ FC ±950M 5 SMA-Female
ST-WF14-15GS Interdigital Filter 15000 13650–16350 2700 1.0 1.5:1 40 dB @ FC ±2500M 2 K-Female
ST-WF15-26GK Comb BPF 26875 24250–29500 5250 1.0 14 30 dB @ 22750M; 30 dB @ 31000M 5 K-Female
ST-WF16-28GK Cavity BPF 28000 26500–29500 3000 1.0 15 30 dB @ 25000M; 30 dB @ 31000M 10 K-Female
