Banque de filtres commutés 7 voies 0,25 à 8,30 GHz : 7SFB-0R258R3-5-15-SFF | PLANAR MONOLITHICS INDUSTRIES (PMI)

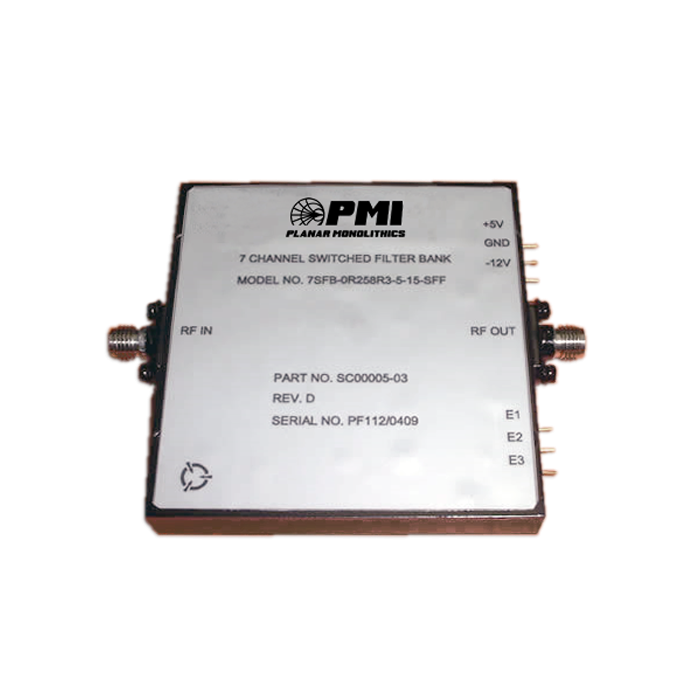

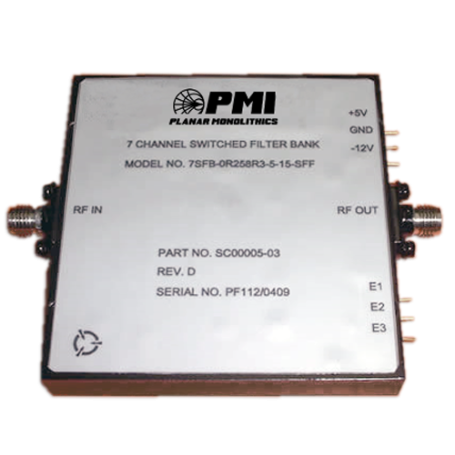

La 7SFB-0R258R3-5-15-SFF est une banque de filtres commutés 7 voies conçue pour les applications RF nécessitant la sélection de plusieurs bandes passantes dans un format compact.

Elle couvre une plage globale de 0,25 à 8,30 GHz et propose 7 chemins de filtrage avec des bandes passantes faibles pertes distinctes. Le document indique une réjection de 60 dBc jusqu’à 20 GHz, une perte d’insertion maximale de 5,0 dB dans la bande passante et une vitesse de commutation maximale de 0,8 µs.

Avantages

• Banque de filtres commutés 7 voies pour la sélection de plusieurs bandes RF
• Large couverture fréquentielle de 0,25 à 8,30 GHz
• Réjection élevée de 60 dBc jusqu’à 20 GHz
• Faible perte en bande passante avec 5,0 dB maximum
• Format compact de 2,6" x 2,5" x 0,41"
• Vitesse de commutation rapide de 0,8 µs maximum
• Puissance RF admissible de +15 dBm maximum

Caractéristiques principales

• Type : banque de filtres commutés RF 7 voies
• Plage de fréquences globale : 0,25 à 8,30 GHz
• Nombre de voies : 7
• Puissance RF maximale : +15 dBm
• Perte d’insertion : 5,0 dB maximum dans la bande passante
• Retard de groupe différentiel : 10 ns maximum pour tout segment de 500 MHz
• Point d’interception d’ordre 3 en entrée : +30 dBm minimum
• Vitesse de commutation : 0,8 µs maximum
• TOS : 2,0:1 maximum pour les filtres F1 à F6 ; 2,1:1 maximum pour le filtre F7
• Température de fonctionnement : -10 °C à +70 °C
• Température de stockage : -30 °C à +100 °C
• Alimentation : +5 V ±5 % à 195 mA maximum ; -12 V ±5 % à 75 mA maximum
• Dimensions : 2,6" x 2,5" x 0,41"

Applications typiques

• Bancs de test RF
• Systèmes de mesure multibandes
• Sélection de bandes passantes RF
• Chaînes de filtrage commutées
• Équipements RF nécessitant une réjection élevée hors bande
• Intégration dans des sous-ensembles RF compacts

Pourquoi choisir « Banque de filtres commutés 7 voies 0,25 à 8,30 GHz : 7SFB-0R258R3-5-15-SFF »

La 7SFB-0R258R3-5-15-SFF permet de regrouper 7 bandes de filtrage dans un seul module compact. Elle répond aux besoins d’intégration où la sélection rapide de bandes RF, la réjection hors bande et la faible perte dans la bande passante sont des critères importants.

Avec une couverture globale de 0,25 à 8,30 GHz, une réjection annoncée jusqu’à 20 GHz et une vitesse de commutation de 0,8 µs maximum, cette banque de filtres constitue une solution adaptée aux environnements de test et aux systèmes RF multibandes.

Comparatif des voies de filtrage
