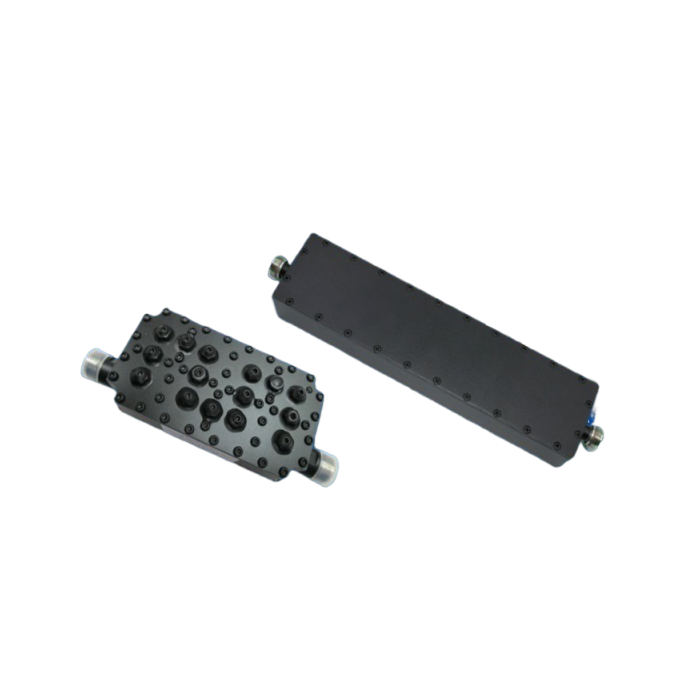

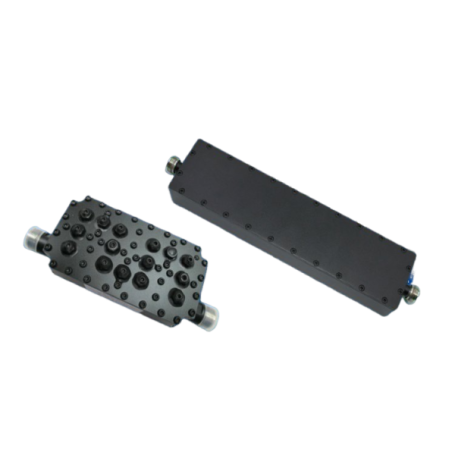

Filtre passe-bande ultra-large (500 MHz - 28 GHz) : série ST-WBxx | Temwell Corporation

La série ST-WBxx regroupe des filtres passe-bande ultra-large (UWB) destinés aux applications de 500 MHz à 28 GHz.

Plus de détails

Description

La série ST-WBxx regroupe des filtres passe-bande ultra-large (UWB) destinés aux applications de 500 MHz à 28 GHz. Chaque référence couvre une bande passante ≥ 500 MHz (jusqu’à plusieurs GHz selon modèle), avec pentes de coupure raides et une forte suppression hors-bande pour maintenir sélectivité et stabilité en large bande. Les technologies proposées (LC, interdigital, cavités, peigne/comb) permettent d’optimiser la combinaison pertes d’insertion, VSWR/RL et puissance admissible en fonction de la fréquence visée.

Avantages :

  • Ultra-wideband natif : passbands de ≥ 500 MHz jusqu’à plusieurs GHz selon la référence.
  • Sélectivité élevée : forte atténuation hors-bande et pentes de coupure prononcées pour contenir les interférences.
  • Multiples topologies : LC, Interdigital, Cavity, Comb pour ajuster IL/VSWR/RL à l’usage.
  • Interopérabilité : connectique SMA, N, K selon la bande et la puissance.
  • Intégration rapide : modèles standard industrialisés, mise en production accélérée.

Caractéristiques principales :

  • Bande de fréquences : 500 MHz à 28 GHz suivant modèle (gamme générique jusqu’à DC–60 GHz en portefeuille).
  • Bande passante : ≥ 500 MHz (plusieurs GHz sur certaines références).
  • Perte d’insertion (IL) : typiquement 1,0 à 2,0 dB (jusqu’à 8,0 dB sur certains LC UWB basse fréquence).
  • VSWR / RL : typ. 1.3:1 à 2.0:1 ou RL 15–20 dB selon technologie et bande.
  • Atténuation hors-bande : jusqu’à 60 dB (fenêtres précisées par référence).
  • Puissance : 1 à 10 W (suivant connectique et technologie).
  • Connecteurs : SMA-F, N-F/N-M, K-F selon fréquence.

Applications typiques :

  • Radar, EW (guerre électronique), récepteurs large bande.
  • Comms mmWave, 5G/6G, liaisons large bande.
  • Instruments de test et front-ends RF haute agilité fréquentielle.
  • SatCom, stations de base, télécoms industriels.

Pourquoi choisir ce produit :

  • Vraie couverture UWB : sélection de références avec ≥ 500 MHz de bande utile, jusqu’à plusieurs GHz pour des récepteurs/émetteurs agiles.
  • Compromis sur mesure : choix LC / Interdigital / Cavity / Comb pour équilibrer IL, VSWR/RL, gabarit d’atténuation et coût.
  • Qualité de filtrage : pentes de coupure raides et suppression hors-bande jusqu’à 60 dB pour contenir les interférences adjacentes.
  • Intégration simple : connecteurs SMA/N/K standard, puissances adaptées (1–10 W) et format prêt-à-l’emploi.
  • Disponibilité : modèles standard rapidement lançables en production pour accélérer vos projets.

Spécifications et modèles disponibles :

ReferenceFilter TypeCenter Frequency (MHz)Passband (MHz)Bandwidth (MHz)IL (dB)VSWR/RL (dB)Attenuation Value (dB)Power (W)Connect Method
ST-WB01-500S LC BPF 500 200-800 600 8.0 1.8:1 50dB@DC-50M, 50dB@1500-2500M 1W SMA-Female
ST-WB02-515N LC BPF 515 30-1000 970 2.0 2.0:1 40dB@DC-22M, 40dB@1400-6000M 1W N-Female/N-Male
ST-WB03-1450S LC BPF 1450 500-2400 1900 1.5 1.7:1 40dB@DC-400M, 40dB@2900-4000M 1W SMA-Female
ST-WB04-1800S LC BPF 1800 1300-2300 1000 2.0 1.7:1 25dB@DC-1150M, 45dB@2700-4000M 1W SMA-Female
ST-WB05-3000S Interdigital Filter 3000 2125-3875 17500 1.0 1.5:1 40dB@1875M, 40dB@4125M 2W SMA-Female/N-Male
ST-WB06-5000S Interdigital Filter 5000 3650-6350 2700 1.0 1.5:1 40dB @ FC+/-2500M 2W SMA-Female
ST-WB07-7000S Interdigital Filter 7000 5650-8350 2700 1.0 1.5:1 40dB @ FC+/-2500M 2W SMA-Female
ST-WB08-9000S Interdigital Filter 9000 8000-10000 2000 1.0 1.5:1 60dB@DC-7000M, 60dB@11000-18000M 2W SMA-Female
ST-WB09-11GS Cavity BPF 11200 10700-11700 1000 2.0 20 60dB @ FC+/-950M 5W SMA-Female
ST-WB10-12GS Comb BPF 12500 11500-13500 2000 1.0 1.3:1 30dB @ FC+/-14000M 5W SMA-Female/N-Male
ST-WB11-13GS Interdigital Filter 13000 11650-14350 2700 1.0 1.5:1 40dB @ FC+/-2500M 2W SMA-Female
SST-WB12-5GS Interdigital Filter 15000 13650-16350 2700 1.0 1.5:1 40dB @ FC+/-2500M 2W SMA-Female
ST-WB13-21GS Cavity BPF 21000 20400-21900 1500 2.0 1.3:1 60dB @ FC+/-1500M 5W SMA-Female
ST-WB14-25GK Cavity BPF 25875 24250-27500 3250 1.0 15 30dB@22750M, 30dB@29000M 10W K-Female
ST-WB15-26GK Cavity BPF 26875 24250-29500 5250 1.0 14 30dB@22750M, 30dB@31000M 5W K-Female
ST-WB16-28GK Cavity BPF 28000 26500-29500 3000 1.0 15 30dB@25000M, 30dB@31000M 10W K-Female
