Description

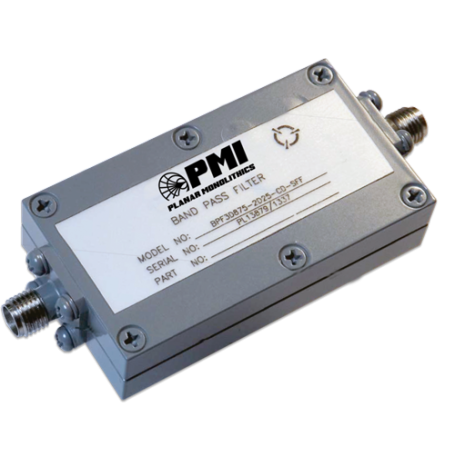

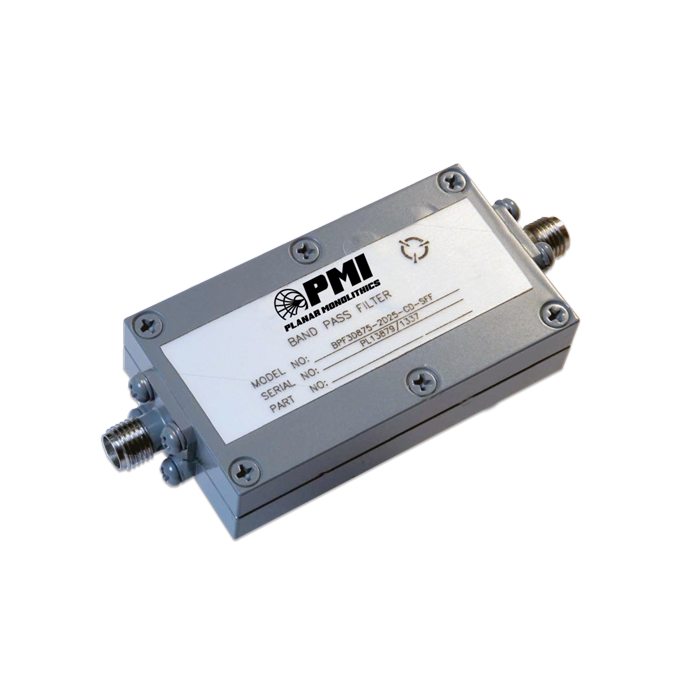

Le BPF3D875-2D25-CD-SFF de PMI est un filtre passe-bande conçu pour fonctionner sur une bande passante de 2,75 GHz à 5,0 GHz. Il permet de laisser passer les signaux situés dans cette plage de fréquence tout en assurant un rejet spécifié sur les bandes d’arrêt.
Ce modèle est équipé de connecteurs SMA femelle et présente un format compact de 2,15 x 1,20 x 0,51 pouces.
Avantages
- Bande passante de 2,75 GHz à 5,0 GHz adaptée aux applications RF et hyperfréquences.
- Perte d’insertion limitée à 2 dB maximum dans la bande passante.
- Rejet de 55 dBc spécifié à 2,25 GHz et 5,5 GHz.
- Puissance d’entrée de 33 dBm maximum en onde continue.
- Connecteurs SMA femelle pour une intégration simple dans des sous-ensembles connectorisés.
- Boîtier compact facilitant l’intégration dans des systèmes RF à encombrement réduit.
Caractéristiques principales
- Référence : BPF3D875-2D25-CD-SFF
- Fonction : filtre passe-bande
- Bande passante : 2,75 GHz à 5,0 GHz
- Bandes d’arrêt : 2,25 GHz et 5,5 GHz avec un rejet de 55 dBc
- Perte d’insertion dans la bande passante : 2 dB maximum
- Puissance d’entrée : 33 dBm maximum en onde continue
- ROS en bande passante : 2,0:1 maximum
- Connecteurs : SMA femelle
- Dimensions : 2,15 x 1,20 x 0,51 pouces
- Finition : revêtement gris en époxy polyimide selon MIL-C-22750, type I, sur primaire époxy polyimide selon MIL-P-23377, type I, classe 1 ou 3
- Température de fonctionnement : -55 °C à +90 °C
- Température de stockage : -55 °C à +90 °C
- Humidité : MIL-STD-202F, méthode 103B, condition B
- Choc : MIL-STD-202F, méthode 213B, condition B
- Vibration : MIL-STD-202F, méthode 204D, condition B
- Altitude : MIL-STD-202F, méthode 105C, condition B
- Cycle de température : MIL-STD-202F, méthode 107D, condition A
Applications typiques
- Filtrage RF et hyperfréquence sur la plage 2,75 GHz à 5,0 GHz.
- Chaînes de réception ou de transmission nécessitant une sélection de bande précise.
- Rejet de fréquences hors bande autour de 2,25 GHz et 5,5 GHz.
- Intégration dans des modules connectorisés utilisant des connecteurs SMA femelle.
Pourquoi choisir le filtre passe-bande BPF3D875-2D25-CD-SFF
Le BPF3D875-2D25-CD-SFF offre une solution de filtrage passe-bande couvrant 2,75 GHz à 5,0 GHz, avec une perte d’insertion de 2 dB maximum et un rejet de 55 dBc aux fréquences d’arrêt spécifiées.
Grâce à ses connecteurs SMA femelle, son format compact et sa plage de température de fonctionnement de -55 °C à +90 °C, ce filtre est adapté aux intégrations RF et hyperfréquences nécessitant un composant connectorisé robuste et documenté.
