Description

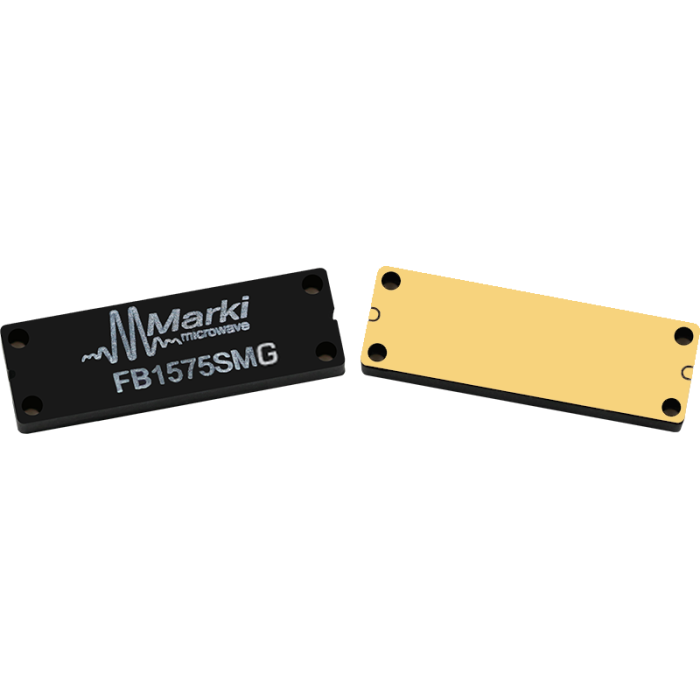

La famille FB regroupe des filtres passe-bande RF passifs réalisés en technologie microstrip, conçus pour des applications micro-ondes nécessitant une forte réjection hors bande, une bonne stabilité fréquentielle et une intégration CMS robuste. Ces filtres sont destinés aux chaînes RF où l’encombrement longitudinal est acceptable afin de privilégier les performances de filtrage et la tenue en puissance.
Avantages :
- Filtrage passe-bande précis adapté aux bandes micro-ondes dédiées
- Réjection hors bande élevée (jusqu’à plusieurs dizaines de dB selon la bande)
- Architecture microstrip optimisée pour la stabilité et la répétabilité
- Boîtiers CMS allongés favorisant les performances RF
- Compatibilité reflow pour intégration industrielle
Caractéristiques principales :
- Fonction : Filtre passe-bande RF passif
- Technologie : Microstrip sur substrat faible perte
- Caractérisation : bandes à 1 dB, 3 dB et −30 dBc (selon modèles)
- Impédance : 50 Ω
- Formats mécaniques : CMS rectangulaires, longueurs variables selon la référence
Applications typiques :
- Instrumentation RF et micro-ondes
- Systèmes radar
- SATCOM et communications haut débit
- Chaînes RF nécessitant une forte sélectivité fréquentielle
Pourquoi choisir la famille FB :
La famille FB constitue une solution éprouvée pour le filtrage passe-bande lorsque les performances RF priment sur la compacité extrême. L’architecture microstrip permet d’obtenir une réjection élevée et une réponse fréquentielle stable, adaptées aux environnements de test, de communication et de radar.
Spécifications et modèles disponibles :
| Part Number | Fc [GHz] | F1dB Low [GHz] | F1dB High [GHz] | F3dB Low [GHz] | F3dB High [GHz] | F30dBc Low [GHz] | F30dBc High [GHz] | Size |
|---|
| FB-0785SM |
7.84 |
7.27 |
8.47 |
7.12 |
8.59 |
7.12 |
8.59 |
40.64 × 8.13 mm |
| FB-0850SM |
8.50 |
7.90 |
9.16 |
7.66 |
9.37 |
6.37 |
10.51 |
40.64 × 8.13 mm |
| FB-0900SM |
8.96 |
8.38 |
9.58 |
8.20 |
9.82 |
6.82 |
10.93 |
40.64 × 8.13 mm |
| FB-0955SM |
9.49 |
8.86 |
10.18 |
8.65 |
10.45 |
7.18 |
11.47 |
40.64 × 8.13 mm |
| FB-1050SM |
10.48 |
9.64 |
11.41 |
9.43 |
11.56 |
7.78 |
12.81 |
40.64 × 8.13 mm |
| FB-1140SM |
11.33 |
10.39 |
12.36 |
10.15 |
12.57 |
8.44 |
14.07 |
40.64 × 8.13 mm |
| FB-1215SM |
12.13 |
11.37 |
12.94 |
11.03 |
13.17 |
9.42 |
14.71 |
25.4 × 8.13 mm |
| FB-1300SMG |
12.96 |
11.97 |
14.03 |
11.63 |
14.33 |
9.76 |
15.90 |
25.4 × 8.13 mm |
| FB-1445SM |
14.41 |
13.22 |
15.71 |
12.83 |
17.42 |
10.59 |
15.97 |
25.4 × 8.13 mm |
| FB-1575SMG |
15.67 |
14.53 |
16.89 |
14.09 |
17.07 |
11.86 |
18.55 |
25.4 × 8.13 mm |
