Description

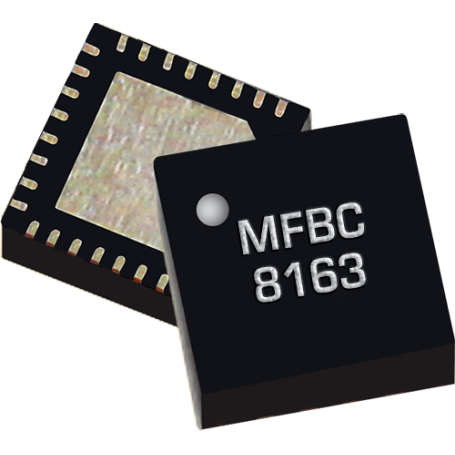

La famille MFBC regroupe des filtres passe-bande RF et micro-ondes passifs destinés aux architectures nécessitant une sélection fréquentielle précise, une réjection hors bande élevée et une intégration compacte. Ces filtres couvrent un large ensemble de fréquences centrales, depuis les bandes micro-ondes intermédiaires jusqu’aux fréquences très élevées, selon les références.
Les modèles MFBC sont conçus pour répondre aux besoins des chaînes RF où la maîtrise de la bande passante, la stabilité des performances et la réduction des signaux parasites sont essentielles. La famille comprend des versions en boîtiers compacts, ainsi que des références destinées aux fréquences plus élevées, permettant de sélectionner le modèle le mieux adapté à la bande d’intérêt.
Avantages :
- Large choix de fréquences centrales pour couvrir de nombreuses bandes RF et micro-ondes
- Filtrage passe-bande précis avec points caractéristiques à 1 dBc, 3 dBc et 30 dBc
- Réjection hors bande élevée pour limiter les signaux indésirables
- Technologie compacte adaptée à l’intégration dans des sous-ensembles RF
- Variabilité réduite d’un composant à l’autre grâce à une conception adaptée aux besoins de production
- Choix de formats selon les références et les contraintes d’intégration
Caractéristiques principales :
- Fonction : filtre passe-bande RF et micro-ondes passif
- Famille : MFBC
- Technologie : GaAs MMIC selon les modèles indiqués
- Caractérisation fréquentielle : F30dBc bas, F3dBc bas, F1dBc bas, fréquence centrale, F1dBc haut, F3dBc haut et F30dBc haut
- Perte d’insertion à la fréquence centrale : selon le modèle
- Formats : QFN, CSP3 ou format non indiqué selon les références disponibles
- Classification export : EAR99 pour les références renseignées
Applications typiques :
- Chaînes RF et micro-ondes
- Instrumentation RF
- Conditionnement de signal
- Modules de communication
- Sous-ensembles radar
- Synthèse de fréquence
- Pré-sélection de bande dans les architectures de réception
Pourquoi choisir la famille MFBC :
La famille MFBC permet de sélectionner un filtre passe-bande adapté à une fréquence centrale précise, tout en bénéficiant d’une caractérisation détaillée de la bande passante et de la réjection. Elle convient particulièrement aux conceptions RF nécessitant un compromis entre sélectivité, faible encombrement et maîtrise du hors bande.
Spécifications et modèles disponibles :
| Part Number | F30dBc Low
(GHz) | F3dBc Low
(GHz) | F1dBc Low
(GHz) | Fc
(GHz) | F1dBc High
(GHz) | F3dBc High
(GHz) | F30dBc High
(GHz) | IL @ Fc
(dB) | Size | ECCN |
|---|
| MFBC-00001PSM |
13,83 |
7,27 |
7,39 |
13,82 |
25,83 |
27,13 |
13,81 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00002PSM |
7,79 |
8,99 |
9,15 |
10,6 |
12,28 |
31,99 |
13,56 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00003PSM |
10,28 |
11,67 |
11,86 |
13,69 |
15,81 |
40 |
17,16 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00010PSM |
12,98 |
13,94 |
14,62 |
16,6 |
18,85 |
19,49 |
20,98 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00004PSM |
13,01 |
14,68 |
14,92 |
17,19 |
19,81 |
20,5 |
21,61 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00011PSM |
14,47 |
15,39 |
16,18 |
18,28 |
20,65 |
21,39 |
22,79 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00012PSM |
15,61 |
16,54 |
17,29 |
20,04 |
23,22 |
23,83 |
25,33 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00005PSM |
16,22 |
18,33 |
18,61 |
21,6 |
25,08 |
25,87 |
27,26 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00013PSM |
17,71 |
18,65 |
19,51 |
22,63 |
26,25 |
26,82 |
28,62 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00014PSM |
20,44 |
21,5 |
22,24 |
25,71 |
29,72 |
30,49 |
32,09 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00006PSM |
21,04 |
23,26 |
23,64 |
27,55 |
32,1 |
32,94 |
34,56 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00015PSM |
23,2 |
24,54 |
25,46 |
29,7 |
34,64 |
35,41 |
37,12 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00007PSM |
25,5 |
29,52 |
30,16 |
34,31 |
39,02 |
40,44 |
42,06 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00016PSM |
27,56 |
29,57 |
30,66 |
35,42 |
40,91 |
42,06 |
43,9 |
Non indiqué |
5 x 5 mm |
Non indiqué |
| MFBC-00004CSP3 |
13,51 |
14,69 |
14,99 |
17,21 |
19,75 |
20,22 |
21,55 |
Non indiqué |
3,5 x 3,5 mm |
Non indiqué |
| FB-4000 |
30,0 |
33,4 |
35,2 |
40,2 |
46,0 |
46,7 |
50,0 |
2,4 |
Non indiqué |
EAR99 |
| MFBC-00017M |
31,8 |
34,1 |
35,1 |
41,3 |
48,7 |
49,9 |
53,8 |
2,0 |
Non indiqué |
EAR99 |
| MFBC-00008M |
43,2 |
36,3 |
36,9 |
43,2 |
50,5 |
43,2 |
43,2 |
1,9 |
Non indiqué |
EAR99 |
| MFBP-00103BH |
39,3 |
43,3 |
44,0 |
47,4 |
51,1 |
52,2 |
53,5 |
3,6 |
Non indiqué |
EAR99 |
| MFBC-00018M |
52,4 |
43,6 |
44,9 |
52,4 |
61,2 |
63,3 |
52,4 |
2,0 |
Non indiqué |
EAR99 |
| MFBC-00009M |
40,4 |
46,1 |
46,9 |
54,1 |
62,4 |
64,7 |
54,1 |
2,3 |
Non indiqué |
EAR99 |
| MFBC-00019M |
67,9 |
67,9 |
59,1 |
67,9 |
78,1 |
67,9 |
67,9 |
2,7 |
Non indiqué |
EAR99 |
| MFBC-00020M |
63,1 |
76,5 |
78,5 |
90,0 |
103,2 |
110,0 |
90,0 |
3,9 |
Non indiqué |
EAR99 |
