Description

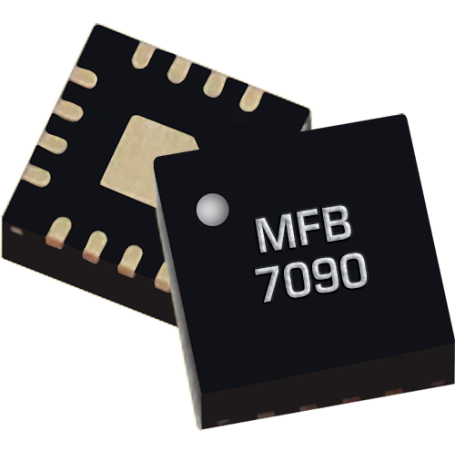

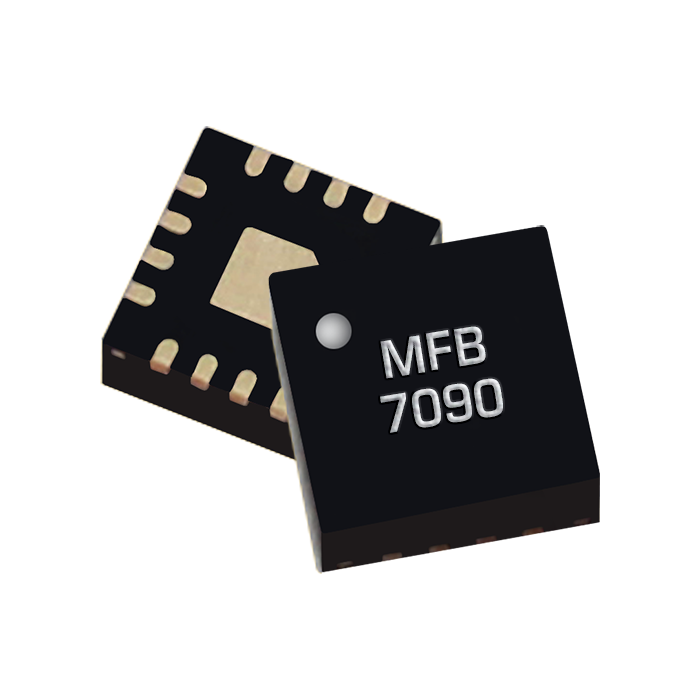

Les familles MFBA, MFQH et MFB regroupent des filtres passe-bande RF passifs conçus pour le conditionnement et la sélection fréquentielle des signaux micro-ondes dans des architectures compactes. Ces composants sont destinés aux chaînes RF nécessitant une sélectivité précise, une réjection hors bande élevée et une intégration CMS optimisée.
Chaque famille adresse un besoin spécifique, depuis le filtrage passe-bande large bande jusqu’aux architectures à réponse reflectionless, tout en conservant des formats compacts adaptés aux conceptions RF modernes.
Avantages :
- Filtrage passe-bande précis pour la sélection fréquentielle
- Excellente réjection hors bande caractérisée jusqu’à −30 dBc
- Formats CMS compacts pour intégration haute densité
- Différentes architectures de filtrage selon les familles
- Composants passifs compatibles avec de nombreuses chaînes RF
Caractéristiques principales :
- Fonction : Filtre passe-bande RF passif
- Technologie : MMIC GaAs
- Caractérisation : bandes à 1 dB, 3 dB et −30 dBc
- Impédance : 50 Ω
- Formats disponibles : CMS compacts selon la famille
Description des familles :
Famille MFBA :
La famille MFBA regroupe des filtres passe-bande RF large bande, optimisés pour offrir un bon compromis entre largeur de bande et réjection hors bande. Elle s’adresse aux applications micro-ondes nécessitant une sélection fréquentielle robuste dans un format CMS standard.
Famille MFQH :
La famille MFQH se distingue par une architecture passe-bande reflectionless, permettant une adaptation améliorée aussi bien en bande passante qu’en bande rejetée. Ce type de filtrage est particulièrement adapté aux systèmes sensibles aux réflexions et aux architectures RF exigeant une grande stabilité d’impédance.
Famille MFB :
La famille MFB regroupe des filtres passe-bande compacts dédiés aux bandes micro-ondes spécifiques, avec un encombrement réduit et une intégration facilitée dans des modules RF de petite taille.
Applications typiques :
- Chaînes RF et micro-ondes
- Systèmes de communication haut débit
- Radar et instrumentation RF
- Sous-systèmes SATCOM
- Modules RF intégrés
Pourquoi choisir les familles MFBA, MFQH et MFB :
Les familles MFBA, MFQH et MFB permettent de répondre à des besoins variés de filtrage passe-bande, depuis les solutions classiques jusqu’aux architectures reflectionless, tout en conservant des formats CMS adaptés aux contraintes d’intégration modernes. Elles constituent une base cohérente pour la conception de chaînes RF performantes et maîtrisées.
Comparatif des modèles – Famille MFBA :
| Part Number | Fc [GHz] | F1dB Low [GHz] | F1dB High [GHz] | F3dB Low [GHz] | F3dB High [GHz] | F30dBc Low [GHz] | F30dBc High [GHz] | Size |
|---|
| MFBA-00004PSM |
10.19 |
8.44 |
12.3 |
7.94 |
12.52 |
7.18 |
13.74 |
5 × 5 mm |
| MFBA-00003PSM |
12.06 |
10.28 |
14.14 |
9.8 |
14.38 |
8.92 |
15.46 |
5 × 5 mm |
| MFBA-00001PSM |
15.91 |
14.16 |
17.88 |
13.8 |
18.18 |
12.76 |
19 |
5 × 5 mm |
| MFBA-00002PSM |
21.67 |
18.2 |
25.8 |
17.66 |
26.24 |
16.26 |
28.64 |
5 × 5 mm |
Comparatif des modèles – Famille MFQH :
| Part Number | Fc [GHz] | F1dB Low [GHz] | F1dB High [GHz] | F3dB Low [GHz] | F3dB High [GHz] | F30dBc Low [GHz] | F30dBc High [GHz] | Size |
|---|
| MFQH-00001PSM |
19.79 |
18.49 |
21.19 |
18.24 |
21.54 |
17.02 |
22.3 |
5 × 5 mm |
Comparatif des modèles – Famille MFB :
| Part Number | Fc [GHz] | F1dB Low [GHz] | F1dB High [GHz] | F3dB Low [GHz] | F3dB High [GHz] | F30dBc Low [GHz] | F30dBc High [GHz] | Size |
|---|
| MFB-1445SM |
14.3 |
13.51 |
15.13 |
13.28 |
15.41 |
12.53 |
17.36 |
3 × 3 mm |
