Description

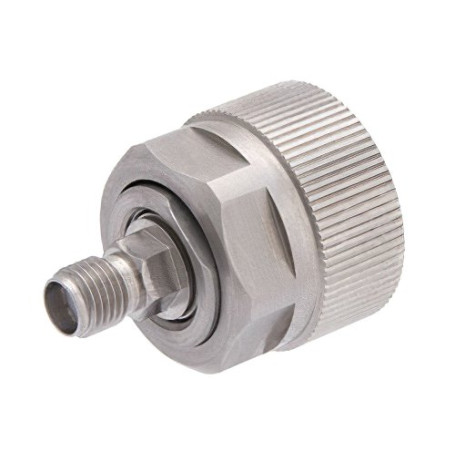

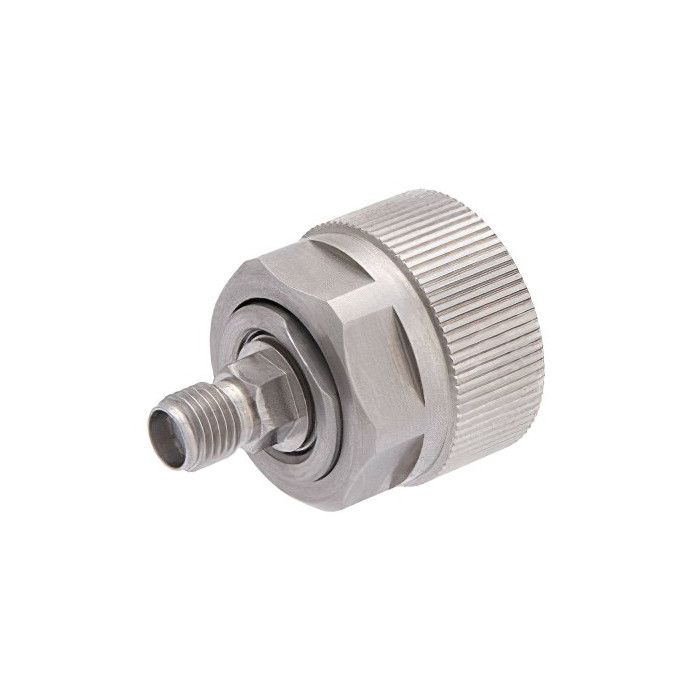

Le PE9214 est un adaptateur RF de précision conçu pour assurer la connexion entre une interface SMA femelle et une interface 7 mm sans genre.
Il présente une impédance de 50 ohms et fonctionne sur une plage de fréquence allant du courant continu à 18 GHz. Sa conception droite et son architecture de précision le destinent aux applications de test et mesure RF nécessitant une adaptation fiable entre deux séries de connecteurs.
Avantages
- Connexion entre interfaces RF différentes : SMA femelle vers 7 mm sans genre.
- Fonctionnement jusqu’à 18 GHz pour les applications RF et hyperfréquences.
- Rapport d’ondes stationnaires maximal de 1,15:1 jusqu’à 18 GHz.
- Faible perte d’insertion : 0,22 dB.
- Conception de précision adaptée aux mesures RF exigeantes.
- Contacts en cuivre béryllium plaqués or sur nickel, avec placage conforme à MIL-G-45204.
- 500 cycles de connexion indiqués pour chaque interface.
Caractéristiques principales
- Référence : PE9214
- Type de produit : adaptateur RF de précision
- Connecteur 1 : SMA femelle
- Connecteur 2 : 7 mm sans genre
- Impédance : 50 ohms
- Plage de fréquence : courant continu à 18 GHz
- Rapport d’ondes stationnaires maximal : 1,15:1
- Perte d’insertion : 0,22 dB
- Géométrie : droite
- Cycles de connexion : 500 pour l’interface SMA femelle et 500 pour l’interface 7 mm sans genre
- Contact : cuivre béryllium plaqué or sur nickel
- Isolant : PTFE
- Conducteur extérieur : acier inoxydable passivé
- Corps : acier inoxydable passivé
- Écrou de couplage : acier inoxydable passivé
- Température de fonctionnement : -55 °C à +100 °C
- Vibration : MIL-STD-202, méthode 204, condition D, 20 G
- Brouillard salin : MIL-STD-202, méthode 101, condition B, solution saline 5 %
- Longueur : 30,35 mm
- Largeur : 22,1 mm
- Masse : 43,95 g
Applications typiques
- Essais RF généraux
- Mesures RF de précision
- Connexion entre différentes séries de connecteurs RF
- Bancs de test RF et hyperfréquences
- Protection d’interfaces d’instruments soumis à des connexions répétées
Pourquoi choisir l’adaptateur RF de précision SMA femelle vers 7 mm - DC à 18 GHz : PE9214
Le PE9214 offre une solution de connexion précise entre une interface SMA femelle et une interface 7 mm sans genre, avec une plage de fonctionnement couvrant le courant continu à 18 GHz.
Grâce à son rapport d’ondes stationnaires maximal de 1,15:1, sa perte d’insertion de 0,22 dB et sa construction en acier inoxydable passivé, il répond aux besoins des environnements de test et mesure RF nécessitant robustesse, précision et répétabilité.
