Description

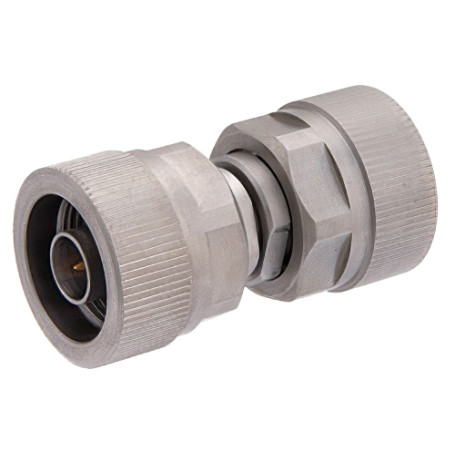

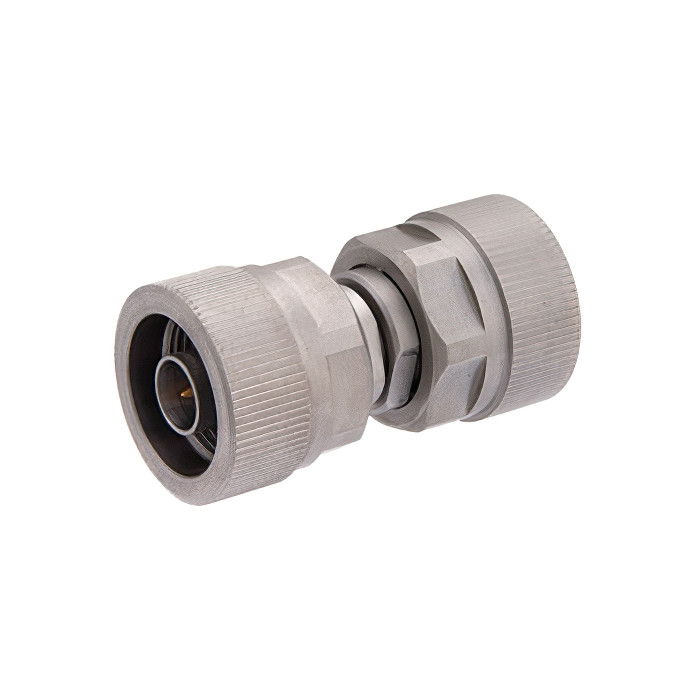

Le PE9217 est un adaptateur RF de précision conçu pour assurer la connexion entre une interface N mâle et une interface 7 mm sans genre.
Il présente une impédance de 50 ohms et fonctionne sur une plage de fréquence allant du courant continu à 18 GHz. Sa conception droite et son corps en acier inoxydable passivé en font une solution adaptée aux environnements de test et mesure RF.
Avantages
- Connexion entre interfaces RF différentes : N mâle vers 7 mm sans genre.
- Fonctionnement jusqu’à 18 GHz pour les applications RF et hyperfréquences.
- Rapport d’ondes stationnaires maximal de 1,12:1 jusqu’à 18 GHz.
- Faible perte d’insertion : 0,22 dB.
- Conception de précision adaptée aux essais et mesures RF.
- Contacts en cuivre béryllium plaqués or sur nickel, avec placage conforme MIL-G-45204.
- 500 cycles de connexion indiqués pour chaque interface.
Caractéristiques principales
- Référence : PE9217
- Type de produit : adaptateur RF de précision
- Connecteur 1 : N mâle
- Connecteur 2 : 7 mm sans genre
- Impédance : 50 ohms
- Plage de fréquence : courant continu à 18 GHz
- Rapport d’ondes stationnaires maximal : 1,12:1
- Perte d’insertion : 0,22 dB
- Géométrie : droite
- Polarité : standard sur les deux interfaces
- Cycles de connexion : 500 pour l’interface N mâle et 500 pour l’interface 7 mm sans genre
- Contact : cuivre béryllium plaqué or sur nickel
- Isolant : Oxide-Noryl
- Corps : acier inoxydable passivé, ASTM A380
- Écrou de couplage : acier inoxydable passivé, ASTM A380
- Température de fonctionnement : -55 °C à +100 °C
- Vibration : MIL-STD-202, méthode 204, condition D, 20 G
- Longueur : 44,93 mm
- Largeur : 22,15 mm
- Masse : 80,74 g
Applications typiques
- Essais RF généraux
- Mesures RF de précision
- Connexion entre différentes séries de connecteurs RF
- Bancs de test RF et hyperfréquences
- Protection d’interfaces d’instruments soumis à des cycles de connexion répétés
Pourquoi choisir l’adaptateur RF de précision N mâle vers 7 mm - DC à 18 GHz : PE9217
Le PE9217 permet de relier une interface N mâle à une interface 7 mm sans genre, tout en conservant une impédance de 50 ohms et une plage de fonctionnement du courant continu à 18 GHz.
Grâce à son rapport d’ondes stationnaires maximal de 1,12:1, sa perte d’insertion de 0,22 dB et sa construction en acier inoxydable passivé, il convient aux applications de test et mesure RF nécessitant précision, robustesse et répétabilité.
