Description

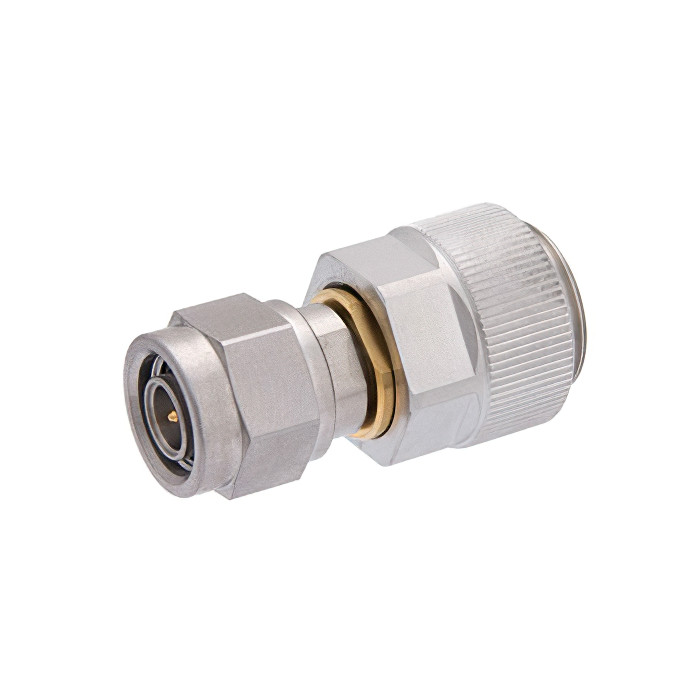

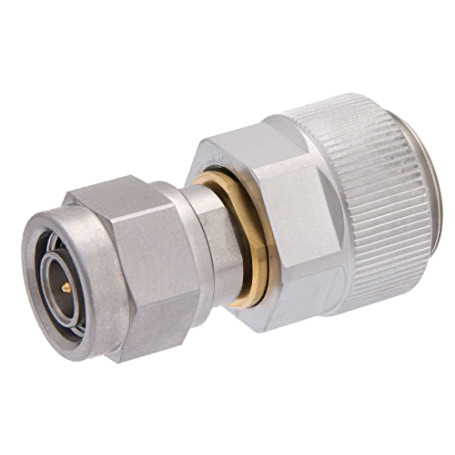

Le PE9219 est un adaptateur RF de précision conçu pour assurer la connexion entre une interface TNC mâle et une interface 7 mm sans genre.
Il présente une impédance de 50 ohms sur les deux interfaces et fonctionne sur une plage de fréquence allant du courant continu à 18 GHz. Sa conception droite et son architecture de précision en font une solution adaptée aux applications de test et mesure RF nécessitant une connexion fiable entre deux standards de connecteurs.
Avantages
- Connexion entre interfaces RF différentes : TNC mâle vers 7 mm sans genre.
- Fonctionnement jusqu’à 18 GHz pour les applications RF et hyperfréquences.
- Rapport d’ondes stationnaires maximal de 1,15:1.
- Conception de précision adaptée aux essais et mesures RF.
- Corps et écrou de couplage en acier inoxydable passivé sur les deux interfaces.
- Conducteur interne plaqué or pour chaque connecteur.
- Conformité RoHS indiquée dans la fiche technique.
Caractéristiques principales
- Référence : PE9219
- Type de produit : adaptateur RF de précision
- Connecteur 1 : TNC mâle
- Connecteur 2 : 7 mm sans genre
- Impédance connecteur 1 : 50 ohms
- Impédance connecteur 2 : 50 ohms
- Plage de fréquence : courant continu à 18 GHz
- Rapport d’ondes stationnaires maximal : 1,15:1
- Conception : précision
- Forme du corps : droite
- Conducteur interne, connecteur 1 : plaqué or
- Conducteur interne, connecteur 2 : plaqué or
- Corps, connecteur 1 : acier inoxydable passivé
- Corps, connecteur 2 : acier inoxydable passivé
- Écrou de couplage, connecteur 1 : acier inoxydable passivé
- Écrou de couplage, connecteur 2 : acier inoxydable passivé
- Diélectrique connecteur 1 : Téflon
- Diélectrique connecteur 2 : PTFE
- Longueur : 39,12 mm
- Largeur / diamètre : 22,1 mm
- Conformité : RoHS
Applications typiques
- Essais RF généraux
- Mesures RF de précision
- Connexion entre différentes séries de connecteurs RF
- Bancs de test RF et hyperfréquences
- Adaptation d’interfaces sur instruments de mesure RF
Pourquoi choisir l’adaptateur RF de précision TNC mâle vers 7 mm - DC à 18 GHz : PE9219
Le PE9219 permet de raccorder une interface TNC mâle à une interface 7 mm sans genre, avec une impédance de 50 ohms et une plage de fonctionnement allant du courant continu à 18 GHz.
Grâce à son rapport d’ondes stationnaires maximal de 1,15:1, sa conception de précision et sa construction en acier inoxydable passivé, il constitue une solution adaptée aux environnements de test et mesure RF nécessitant une connexion stable, robuste et répétable.
