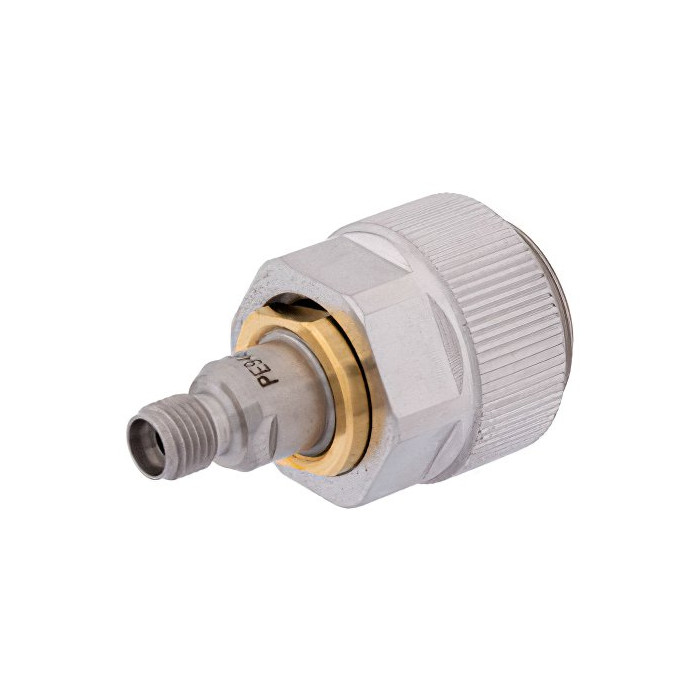

Description
Le PE9461 est un adaptateur RF de précision conçu pour assurer la connexion entre une interface 2,92 mm femelle et une interface 7 mm sans genre.
Il présente une impédance de 50 ohms et fonctionne sur une plage de fréquence allant du courant continu à 18 GHz. Sa conception droite permet une intégration simple dans les bancs de test RF et hyperfréquences.
Le connecteur 2,92 mm est mécaniquement compatible avec les connecteurs SMA et 3,5 mm disponibles dans le commerce.
Avantages
- Connexion entre deux interfaces RF différentes : 2,92 mm femelle vers 7 mm sans genre.
- Fonctionnement jusqu’à 18 GHz pour les applications RF et hyperfréquences.
- Rapport d’ondes stationnaires maximal de 1,1:1 jusqu’à 18 GHz.
- Conception de précision pour les mesures RF.
- Interface 7 mm conforme à la norme IEEE STD 287.
- Contacts en cuivre béryllium plaqués or.
- Géométrie droite adaptée aux bancs de test.
- Plage de température étendue : de -65 °C à +125 °C.
Caractéristiques principales
- Référence : PE9461
- Type de produit : adaptateur RF de précision
- Interface 1 : 2,92 mm femelle
- Interface 2 : 7 mm sans genre
- Impédance : 50 ohms
- Plage de fréquence : courant continu à 18 GHz
- Rapport d’ondes stationnaires maximal : 1,1:1
- Géométrie du corps : droite
- Longueur : 34,54 mm
- Largeur : 22,1 mm
- Masse : 46,27 g
- Polarité : standard sur les deux interfaces
- Spécification de l’interface 7 mm : IEEE STD 287
- Matériau des contacts : cuivre béryllium
- Placage des contacts : or
- Conducteur extérieur : acier inoxydable passivé
- Corps : acier inoxydable passivé
- Écrou de couplage : acier inoxydable passivé
- Température de fonctionnement : -65 °C à +125 °C
Applications typiques
- Essais RF généraux
- Mesures RF de précision
- Connexion entre séries de connecteurs RF différentes
- Bancs de test RF et hyperfréquences
- Adaptation d’interfaces de mesure
- Protection d’interfaces d’instruments soumis à des raccordements fréquents

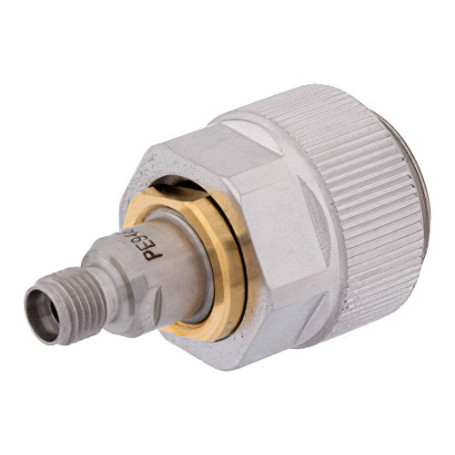

Pourquoi choisir l’adaptateur RF de précision 2,92 mm femelle vers 7 mm - DC à 18 GHz : PE9461
Le PE9461 permet de raccorder une interface 2,92 mm femelle à une interface 7 mm sans genre, tout en conservant des performances adaptées aux mesures RF jusqu’à 18 GHz.
Son rapport d’ondes stationnaires maximal de 1,1:1, sa conception de précision et son interface 7 mm conforme à la norme IEEE STD 287 en font une solution pertinente pour les environnements de test et mesure RF.
